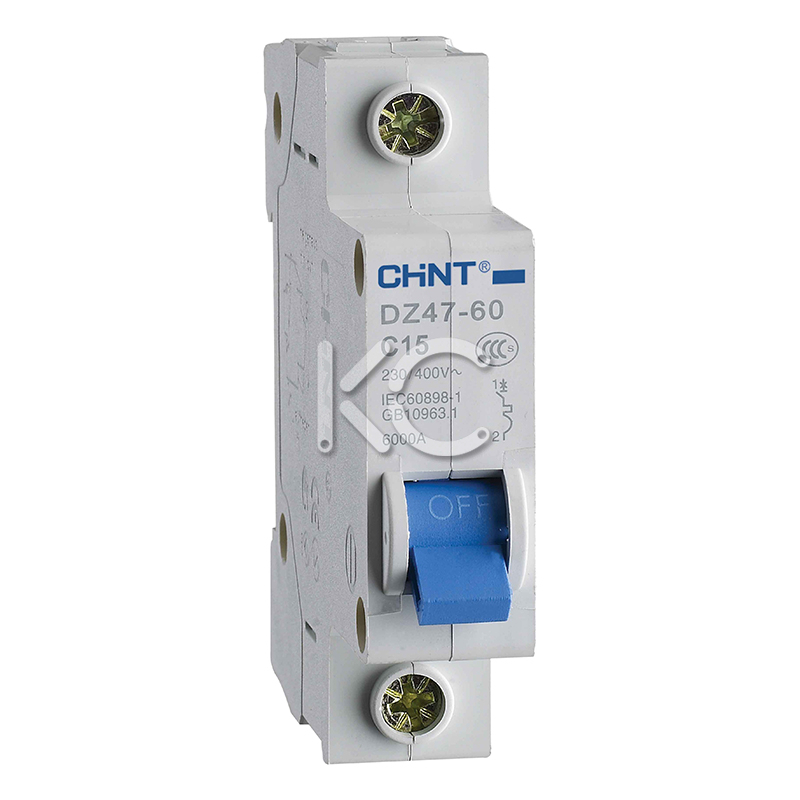

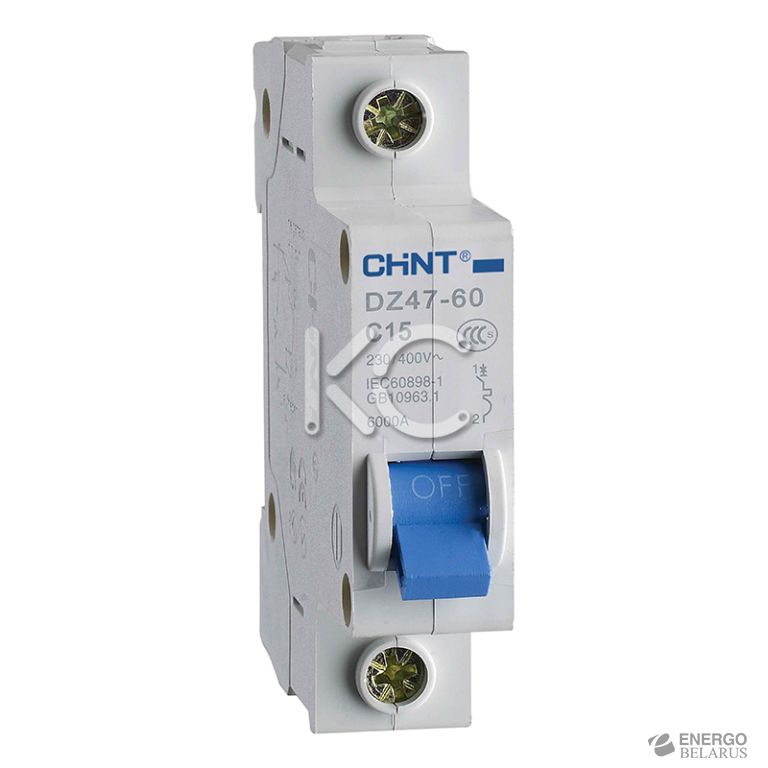

Автоматический выключатель DZ47-60 1P 10A 4,5KA х-ка C (CHINT)
- Розница
- Опт
- Под заказ (на 13.05.2023) Проверено
Код товара: 196-304-2
Розничная цена:
5,04 руб. с НДС
Характеристики
- Назначение
- Технические характеристики
- Присоединение
- Характеристика отключения
- Температурная зависимость
- Габаритные и установочные размеры
Назначение
Автоматические выключатели предназначены для защиты распределительных и групповых цепей от перегрузок и токов короткого замыкания. Применяются во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
Характеристика срабатывания от тока короткого замыкания и различные области применения: кривая С 5-10 ln – защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током.
Технические характеристики
| Параметры | Значения |
|---|---|
| Соответствие стандартам | ГОСТ Р 50345 (МЭК 60898-1) |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное напряжение Ue, В | 230/400 |
| Номинальная частота, Гц | 50/60 |
| Номинальный ток In, А | 10 |
| Характеристика срабатывания электромагнитного расцепителя | C |
| Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 4 |
| Номинальная отключающая способность, кА | 4.5 |
| Электрическая износостойкость | 4000 |
| Механическая износостойкость | 10000 |
| Степень защиты | IP20 |
| Категория загрязнения среды | 2 |
| Рабочая температура, °C | от -25 до +40 |
| Температура хранения, °C | от -25 до +70 |
Присоединение
| Параметры | Значения |
|---|---|
| Сечение зажимов для медного кабеля | 1-25 мм2 |
| AWG 18-4 | |
| Сечение верхних/нижних зажимов для шины | 1-10 мм2 |
| AWG 18-8 | |
| Момент затяжки зажимов | 2.5 Н·м |
| 22 In-Ibs. |
Характеристика отключения
| ГОСТ P 50345 AC тип C |
|---|
 |
Температурная зависимость
Зависимость номинального тока выключателей от температуры окружающей среды. Контрольная температура калибровки тепловых расцепителей 30 °C.
| Номинальный ток In (А) | Коэффициент температурной компенсации для разных рабочих температур | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| -10 | 0 | 10 | 20 | 30 | 40 | 50 | 55 | 60 | |
| 10~32 | 1.18 | 1.12 | 1.08 | 1.04 | 1.00 | 0.96 | 0.92 | 0.88 | 0.84 |
Габаритные и установочные размеры
| DZ47-60 1P, мм |
|---|
  |
