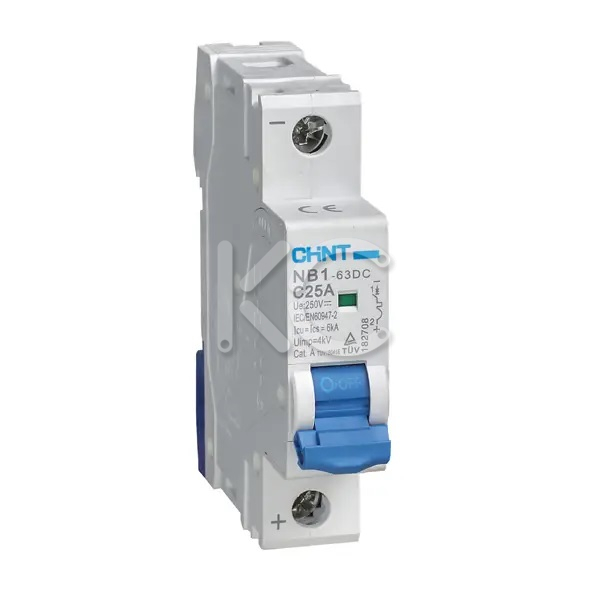

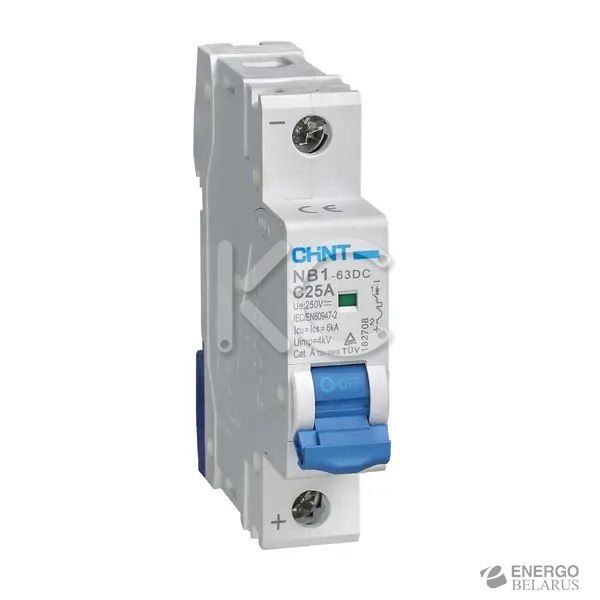

Автоматический выключатель NB1-63DC 1P 32A 6кА х-ка C 250В DC (R) (CHINT)
- Розница
- Опт
- Под заказ (на 31.07.2023) Проверено
Код товара: 199-233-8
Розничная цена:
27,45 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Технические характеристики
- Присоединение
- Характеристика отключения
- Температурная зависимость
- Габаритные и установочные размеры
- Схема подключения
Назначение
Автоматические выключатели NB1-63DC применяются в цепях постоянного тока (системы автоматизации и управления промышленными процессами, транспорт, возобновляемая энергия и т. д.). Они выполняют функции защиты цепей от токов короткого замыкания и перегрузки.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток In, А | 32 |
| Количество полюсов | 1 |
| Номинальное напряжение постоянного тока, В | 250 |
| Номинальная отключающая способность, кА | 6 |
| Характеристики термомагнитного расцепителя | C (7-10 In) |
| Номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ | 4 |
| Электрическая износостойкость, циклов | 1500 |
| Механическая износостойкость, циклов | 20000 |
| Степень защиты | IP20 |
| Категория загрязнения среды | 2 |
| Рабочая температура, °C | от -35 до +70 |
| Температура хранения, °C | от -35 до +70 |
Присоединение
| Параметры | Значения |
|---|---|
| Сечение зажимов для медного кабеля | 1-25 мм2 |
| Момент затяжки зажимов | 2.5 Н·м |
Характеристика отключения
| Автоматические выключатели NB1-63DC |
|---|
 |
Температурная зависимость
Номинальные характеристики при разных температурах окружающей среды.
| Номинальный ток, А | Номинальный рабочий ток при определенной температуре, А | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -35°C | -30°C | -20°C | -10°C | 0°C | 10°C | 20°C | 30°C | 40°C | 50°C | 60°C | 70°C | |
| 32 | 42.56 | 41.28 | 40 | 38.72 | 37.12 | 35.52 | 33.93 | 32 | 30.72 | 29.76 | 28.16 | 26.88 |
Номинальные характеристики на разных уровнях моря.
| Высота над уровнем моря | = 3000 м | ||
|---|---|---|---|
| Номинальный непрерывный ток, % | 100 | 90 | 80 |
Габаритные и установочные размеры
| Автоматические выключатели NB1-63DC |
|---|
 |
Схема подключения
| Автоматические выключатели NB1-63DC | |
|---|---|
 | ? – положительный полюс источника ? – отрицательный полюс источника L+ – положительный полюс нагрузки L- – отрицательный полюс нагрузки |
