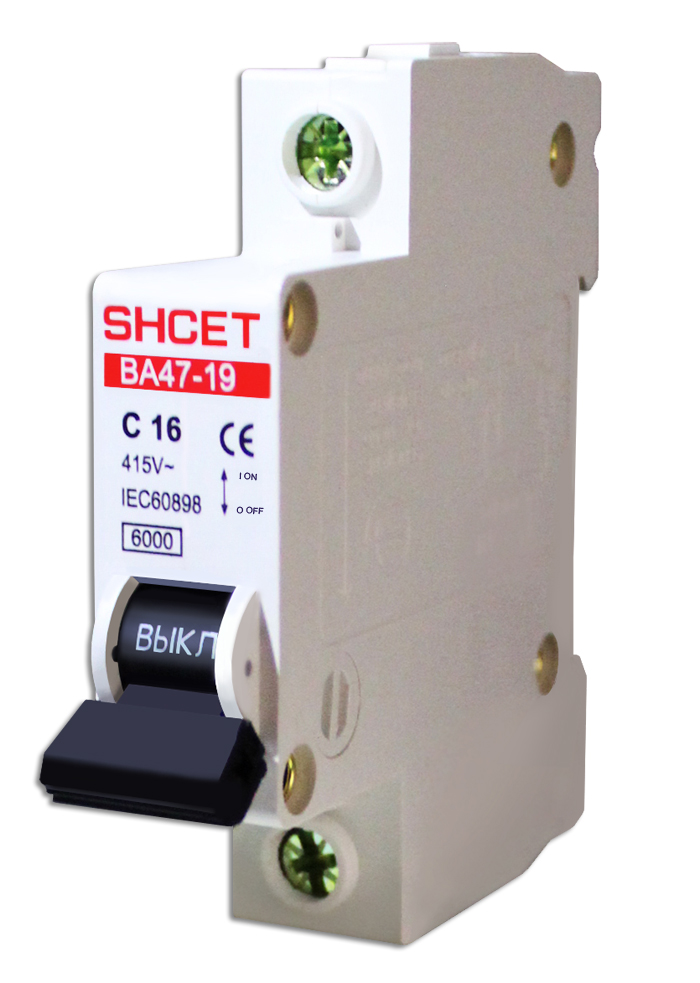

Автоматические выключатели ВА 47-19 — современное поколение коммутационных аппаратов, предназначены для оперативного управления участками электрических цепей, а так же защиты от перегрузок и коротких замыканий в административных, промышленных и жилых зданиях. Выключатели производятся в одно-, двух-, трех-, четырехполюсном исполнениях.
Возможно использование выключателя для оперативного включения и выключения сети.
Преимущества
- Скругленные клеммы с насечками для надежного соединения с проводниками.
- Автоматическая доводка рукоятки управления (эффект подпружинивания)
- Гарантийные обязательства составляют 3 года.
Устройство
- Механизм управления.
- Электромагнитный и тепловой расцепители.
- Механизм свободного расцепления.< Механизм свободного расцепления.< Механизм свободного расцепления.< Механизм свободного расцепления.
- Дугогасительная камера.
- Все узлы выключателей заключены в корпус, изготовленный из не поддерживающей горения пластмассы.
|
Технические характеристики |
|
|
Параметры |
Значения |
|
Количество полюсов |
1, 2, 3, 4 |
|
Номинальное рабочее напряжение, B |
1P - 230/400; 2,3,4P - 400 |
|
Номинальный ток, А |
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8;10; 13; 16; 20; 25; 32; 40; 50; 63 |
|
Частота тока сети, Гц |
50 |
|
Напряжение постоянного тока на 1 полюс, В, не более |
48 |
|
Номинальная отключающая способность, А, не менее |
4500 |
|
Механическая износостойкость, циклов коммутации, не менее |
20000 |
|
Электрическая износостойкость, циклов коммутации, не менее |
6000 |
|
Степень защиты |
IP20 |
|
Максимальное сечение провода, присоединяемого к зажимам, мм2 |
25 |
|
Рабочие характеристики теплового расцепления (температура настройки 300С) |
При I= 1,13 Intср>=1ч. - без расцепления При I = 1,45 In tср<1 ч. - расцепление При I = 2,55 In (In<=32A) 1cср<60c - расцепление При I = 2,55 In (In<32A]1cср<120c -расцепление ср<120c -расцеплениеср<120c -расцепление ср<120c -расцепление |
|
Характеристики срабатывания электромагнитного расцепителя |
B, С, D tср< 0,1c |
|
Диапазон рабочих температур окружающей среды, 0С< Диапазон рабочих температур окружающей среды, 0С< Диапазон рабочих температур окружающей среды, 0С< Диапазон рабочих температур окружающей среды, 0С |
-40 +40
|
|
Наличие серебра на 1 полюс, г |
0,07 - для ВА номинальным током до 25 А, 0,117 - для ВА свыше 25 А |
|
Масса одного полюса, кг, не более |
0,095 |
|
Климатическое исполнение, категория размещения |
УХЛ4 |
|
Наименование
|
Ном. ток, A |
Артикул |
||||
|
тип С |
тип В |
тип D |
||||
|
Выключатели автоматические серии ВА 47-39 (однополюсные) 230/400 В |
||||||
|
ВА47-19 1Р 0,5А |
0,5 |
80101 |
|
|
||
|
ВА47-19 1Р 1А |
1 |
80102 |
80201 |
80301 |
||
|
ВА47-19 1Р 1,6А |
1,6 |
80103 |
|
|
||
|
ВА47-19 1Р 2А |
2 |
80104 |
80202 |
80302 |
||
|
ВА47-19 1Р 2,5А |
2,5 |
80105 |
|
|
||
|
ВА47-19 1Р 3А |
3 |
80106 |
80203 |
80303 |
||
|
ВА47-19 1Р 4А |
4 |
80107 |
80204 |
80304 |
||
|
ВА47-19 1Р 5А |
5 |
80108 |
80205 |
80305 |
||
|
ВА47-19 1Р 6А |
6 |
80109 |
80206 |
80306 |
||
|
ВА47-19 1Р 8А |
8 |
80110 |
80207 |
80307 |
||
|
ВА47-19 1Р 10А |
10 |
80111 |
80208 |
80308 |
||
|
ВА47-39 1Р 13А |
13 |
80112 |
80209 |
80309 |
||
|
ВА47-19 1Р 16А |
16 |
80113 |
80210 |
80310 |
||
|
ВА47-19 1Р 20А |
20 |
80114 |
80211 |
8031 1 |
||
|
ВА47-19 1Р 25А |
25 |
80115 |
80212 |
80312 |
||
|
ВА47-19 1Р 32А |
32 |
80116 |
80213 |
80313 |
||
|
ВА47-19 1Р 40А |
40 |
80117 |
80214 |
80314 |
||
|
ВА47-19 1Р 50А |
50 |
80118 |
80215 |
80315 |
||
|
ВА47-19 1Р 63А |
63 |
80119 |
80216 |
80316 |
||
|
Выключатели автоматические серии ВА 47-19 (двухполюсные) 230/400 В |
||||||
|
ВА47-19 2Р 1А |
1 |
80401 |
80501 |
80600 |
||
|
ВА47-19 2Р 2А |
2 |
80402 |
80502 |
80601 |
||
|
ВА47-19 2Р 3А |
3 |
80403 |
80503 |
80602 |
||
|
ВА47-19 2Р 4А |
4 |
80404 |
80504 |
80603 |
||
|
ВА47-19 2Р 5А |
5 |
80405 |
80505 |
80604 |
||
|
ВА47-19 2Р 6А |
6 |
80406 |
80506 |
80605 |
||
|
ВА47-19 2Р 8А |
8 |
80407 |
80507 |
80606 |
||
|
ВА47-19 2Р 10А |
10 |
80408 |
80508 |
80607 |
||
|
ВА47-19 2Р 13А |
13 |
80409 |
80509 |
80608 |
||
|
ВА47-19 2Р 16А |
16 |
80410 |
80510 |
80609 |
||
|
ВА47-19 2Р 20А |
20 |
80411 |
80511 |
80610 |
||
|
ВА47-19 2Р 25А |
25 |
80412 |
80512 |
8061 1 |
||
|
ВА47-19 2Р 32А |
32 |
80413 |
80513 |
80612 |
||
|
ВА47-19 2Р 40А |
40 |
80414 |
80514 |
80613 |
||
|
ВА47-19 2Р 50А |
50 |
80415 |
80515 |
80614 |
||
|
ВА47-19 2Р 63А |
63 |
80416 |
80516 |
80615 |
||
|
Выключатели автоматические серии ВА 47-19 (трехполюсные) 230/400 В |
||||||
|
ВА47-19 3Р 1А |
1 |
80701 |
80801 |
80901 |
||
|
ВА47-19 3Р 2А |
2 |
80702 |
80802 |
80902 |
||
|
ВА47-19 3Р 3А |
3 |
80703 |
80803 |
80903 |
||
|
ВА47-19 3Р 4А |
4 |
80704 |
80804 |
80904 |
||
|
ВА47-19 3Р 5А |
5 |
80705 |
80805 |
80905 |
||
|
ВА47-19 3Р 6А |
6 |
80706 |
80806 |
80906 |
||
|
ВА47-19 3Р 8А |
8 |
80707 |
80807 |
80907 |
||
|
ВА47-19 3Р 10А |
10 |
80708 |
80808 |
80908 |
||
|
ВА47-19 3Р 13А |
13 |
80709 |
80809 |
80909 |
||
|
ВА47-19 3Р 16А |
16 |
80710 |
80810 |
80910 |
||
|
ВА47-19 3Р 20А |
20 |
80711 |
80811 |
8091 1 |
||
|
ВА47-19 3Р 25А |
25 |
80712 |
80812 |
80912 |
||
|
ВА47-19 3Р 32А |
32 |
80713 |
80813 |
80913 |
||
|
ВА47-19 3Р 40А |
40 |
80714 |
80814 |
80914 |
||
|
ВА47-19 3Р 50А |
50 |
80715 |
80815 |
80915 |
||
|
ВА47-19 3Р 63А |
63 |
80716 |
80816 |
80916 |
||
|
Выключатели автоматические серии ВА 47-19 (четырехполюсные) 230/400 В |
|
|||||
|
ВА47-19 4Р 1А |
1 |
81001 |
81101 |
81201 |
||
|
ВА47-19 4Р 2А |
2 |
81002 |
81102 |
81202 |
||
|
ВА47-19 4Р 3А |
3 |
81003 |
81103 |
81203 |
||
|
ВА47-19 4Р 4А |
4 |
81004 |
81104 |
81204 |
||
|
ВА47-19 4Р 5А |
5 |
81005 |
81105 |
81205 |
||
|
ВА47-19 4Р 6А |
6 |
81006 |
81106 |
81206 |
||
|
ВА47-19 4Р 8А |
8 |
81007 |
81107 |
81207 |
||
|
ВА47-19 4Р 10А |
10 |
81008 |
81108 |
81208 |
||
|
ВА47-19 4Р 13А |
13 |
81009 |
81109 |
81209 |
||
|
ВА47-19 4Р 16А |
16 |
81010 |
81110 |
81210 |
||
|
ВА47-19 4Р 20А |
20 |
81011 |
81111 |
81211 |
||
|
ВА47-19 4Р 25А |
25 |
81012 |
81112 |
81212 |
||
|
ВА47-19 4Р 32А |
32 |
81013 |
81113 |
81213 |
||
|
ВА47-19 4Р 40А |
40 |
81014 |
81114 |
81214 |
||
|
ВА47-19 4Р 50А |
50 |
81015 |
||||
