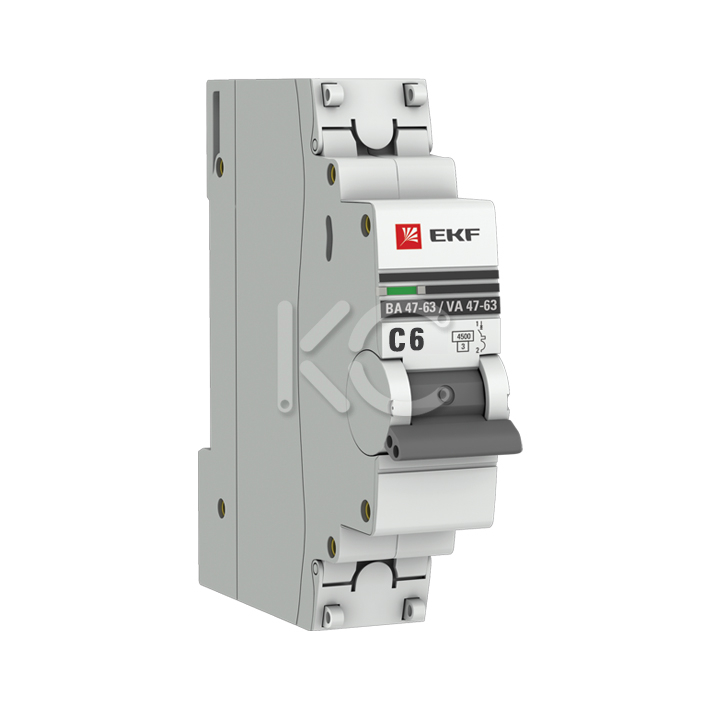

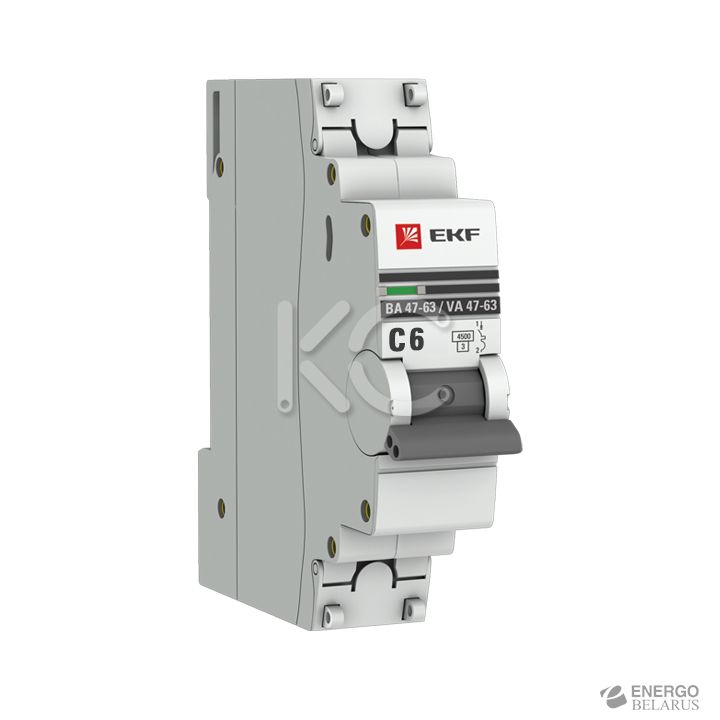

Автоматический выключатель ВА 47-63 6А 1р хар.C EKF PROxima
- Розница
- Опт
- Под заказ (на 22.08.2023) Проверено
Код товара: 196-303-0
Розничная цена:
4,12 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Времятоковая характеристика срабатывания
- Температурный коэффициент
- Габаритные и установочные размеры
- Типовая схема подключения
- Особенности эксплуатации и монтажа
Назначение
Автоматические выключатели ВА 47-63 6А 1р хар.C EKF PROxima являются механическими коммутационными аппаратами, соответствуют ГОСТ Р 50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.
Применение
Автоматические выключатели ВА 47-63 EKF PROxima применяются в административных, промышленных и жилых сооружениях:
- проведение тока в нормальном режиме;
- оперативное управление участками электрических цепей;
- защита от токов перегрузки и короткого замыкания;
- в качестве основного элемента системы конечного распределения.
Преимущества
- Момент затяжки и глубина зачистки провода на корпусе.
- Двухпозиционный зажим на DIN-рейку.
- Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой.
- Индикаторное окно состояния контактов.
- Повышенная жесткость корпуса.
- Скругленные клеммы с насечками для надежного соединения с проводниками.
- Автоматическая доводка рукоятки управления.
- Увеличенная твердость винтов.
- Углубления на корпусе для охлаждения аппарата.
- Монолитная лицевая панель.
- Панели для пломбировки клемм.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный ток, А | 6 |
| Мощность рассеивания, Вт | 1.8 |
| Характеристика срабатывания | C |
| Число полюсов | 1 |
| Предельная коммутационная способность, кА | 4.5 |
| Коммутационная износостойкость, количество циклов | 10000 |
| Механическая износостойкость, количество циклов | 20000 |
| Сечение подключаемого провода, мм2 | от 1 до 25 |
| Момент затяжки, Н•м | 2.5 |
| Номинальное фазное напряжение частотой 50 Гц, В | 230 |
| Номинальное линейное напряжение частотой 50 Гц, В | 400 |
| Степень защиты | IP 20 |
| Степень защиты аппарата в модульном шкафу | IP 40 |
| Время срабатывания при коротком замыкании не более, с | 0.01 |
| Климатическое исполнение | УХЛ 4 |
| Категория применения | А |
Времятоковая характеристика срабатывания
С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (офисные помещения).
| ВА 47-63 EKF PROxima |
|---|
 |
Температурный коэффициент
| ВА 47-63 EKF PROxima |
|---|
 |
Габаритные и установочные размеры
| ВА 47-63 EKF PROxima |
|---|
 |
Типовая схема подключения
| ВА 47-63 1P EKF PROxima |
|---|
 |
Особенности эксплуатации и монтажа
- Присоединение.
Проводник Шина соединительная жесткий гибкий с наконечником PIN
- Подключение дополнительных устройств:
- установка аварийного контакта АК-47 EKF PROxima (отверстие слева);
- установка блок-контакта БК-47 EKF PROxima (отверстие слева);
- установка расцепителя мин. и макс. напряжения РММ-47 EKF PROxima (отверстие справа);
- установка расцепителя независимого РН-47 EKF PROxima (отверстие справа).
