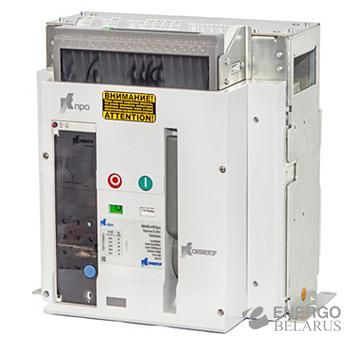

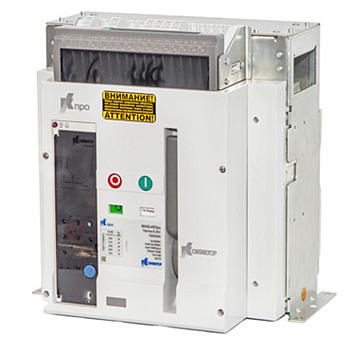

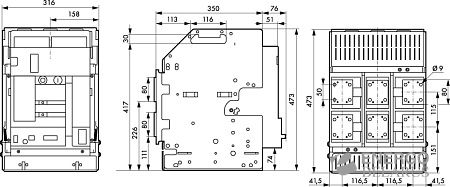

Выключатель воздушный ВА50-45Про 2000А (Протон Е 25)

Воздушный автоматический выключатель (автомат) размыкает электроцепь в двух случаях: при проявлении нестандартных условий или при редком использовании этой цепи (для экономии электроэнергии).

Этот двухпозиционный (вкл./выкл.) аппарат называется автоматическим по типу срабатывания. Воздушный он потому, что прерывание контакта и горение электродуги происходит в воздухе.

Такие автовыключатели имеют комбинированную структуру. Ими можно управлять вручную или через какой-либо привод, использовать для обеспечения безопасности.

Воздушные автоматические выключатели широко применяются на судах для управления оборудованием и защиты генераторов, трансформаторов и приемников электроэнергии от перегрузок, коротких замыканий, недопустимых снижений напряжения.

В зависимости от скорости срабатывания, различают:

• универсальный – время реакции 10–100 мс;
• быстродействующий (установочный) – 0,1–10 мс;
• селективный автовыключатель с регулировкой выдержки времени до 1 секунды.

Универсальный может подстраиваться под разные системы управления. Виды защиты (ток, напряжение) в нем можно комбинировать.

Селективный тоже обеспечивает избирательную защиту, его можно настраивать на конкретные пределы тока и время реакции.

Установочный автомат имеет самую высокую степень защиты без возможности вариаций.

Конструкция воздушных автоматических выключателей

В конструкции любого автовыключателя есть основные части:

• контактная система;
• привод;
• коммутаторы;
• система дугогашения;
• механизм свободного расцепления;
• расцепители.

Контактная система – главная часть токоведущей цепи. Она практически постоянно находится под напряжением и должна всегда быть исправной, чтобы вовремя отключить цепь.

Конструкция контактной системы зависит от ее номинального тока. Если сила тока до 200 А, то используется одноступенчатая система, в которой только одна пара контактов. При большей силе применяются 2-, 3-ступенчатые системы.

При включении сложного автомата с трехступенчатой контактной системой вначале происходит замыкание дугогасительных, затем предварительных и в конце – главных контактов.

Дугогасительная система гасит дугу при отключении автомата. Установочные и универсальные автоматы включают в себя камеры и стальные дугогасительные решетки. Камеры способствуют гашению дуги, если ток до 40 кА с переменным током 200 В либо до 20 кА с постоянным током 440 В.

Включение автомата происходит через привод. Разновидности привода:

• ручной;
• электромагнитный;
• электродвигательный.

Электроприводы с постоянным или переменным током применяются для удаленного управления. Автомат выключается кнопкой, происходит воздействие на механизмы расцепления.

Свободное расцепление необходимо, чтобы принудительно отключать автоматический выключатель, если привод удерживает его включенным. Такое расцепление нарушает связку привода и контактной системы, следовательно, контакт прерывается под действием пружин.

Механизм свободного расцепления необходим, ведь в форс-мажорной ситуации, когда размыкается цепь, привод остается в положении «вкл» и автомат не может сам включиться, несмотря на положение привода.

Автоматы ВА50-45Про (ПРОТОН 25) до 2500 А созданы для нормальной работы тока и его отключении при выходящих за пределы нормы факторах. Автовыключатели подходят электроустановкам с номинальным напряжением 690 В переменного тока частотой 50 и 60 Гц.
