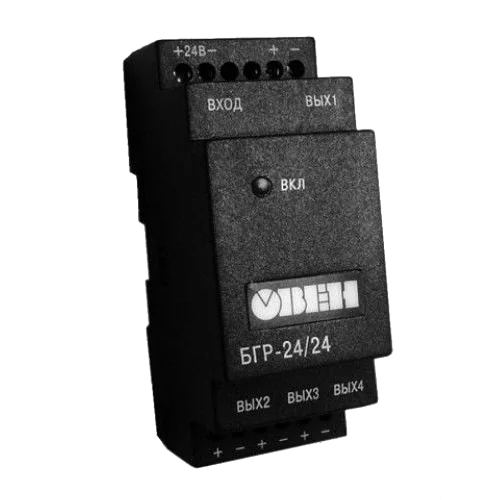

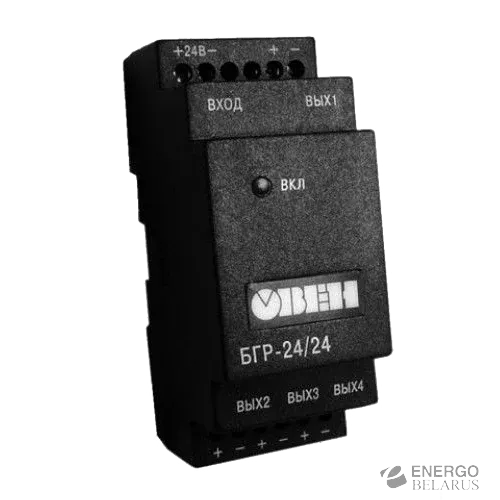

Блок гальванической развязки БГР
Характеристики
| Производитель | ОВЕН |
| Страна производитель | Россия |
Блок гальванической развязки - БГР2(4)-24/24 - предназначен для питания оборудования нестабилизированным напряжением постоянного тока 24 В. БГР представлен в четырехканальном и двухканальном исполнениях и в зависимости от этого формирует 4 или 2 изолированных друг от друга выходных напряжения 24 В с нагрузочной способностью выходов не более 40 мА.
Технические характеристики
|
Входное напряжение, В постоянного тока |
24 ± 10% |
|
Количество каналов выходного напряжения |
2 или 4 |
| Потребляемая мощность, Вт, не более | |
|
БГР2-24/24 |
3 |
| БГР4-24/24 | 6 |
|
Выходное напряжение канала |
|
|
Номинальное выходное напряжение канала, В постоянного тока |
24 |
|
Максимальный ток нагрузки выходного канала, мА |
40 |
| Максимальная электрическая прочность изоляции: | |
|
- вход - выход (действующее значение), кВ |
1 |
| - выход - выход (действующее значение), кВ | 1 |
|
Корпус |
Д2 |
|
Габаритные размеры корпуса |
36×90×58 мм |
|
Степень защиты корпуса (со стороны лицевой панели) |
IP20 |
|
Масса блока, не более |
0.11 кг |

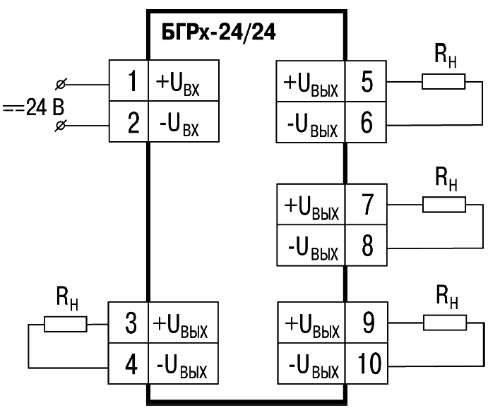

Схемы подключения
Внимание! Питание блока следует осуществлять от локального источника питания подходящей мощности, например ОВЕН БП07, БП15 и др., установленного в том же шкафу электрооборудования, в котором устанавливается блок.
Внимание! Для БГР2-24/24 выходное напряжение снимается с клемм 5-6 (ВЫХОД2) и 9-10 (ВЫХОД4).
Комплектность
- Прибор
- Руководство по эксплуатации
- Паспорт с гарантийным талоном
