Блок питания БП-20

Блок питания БП-20 предназначен для питания стабилизированным напряжением 35В+/-5% электронного согласующего устройства (преобразователя индуктивного сигнала в токовый) блока датчика БД-10М, применяемого в исполнительных механизмах типа МЭО, МЭОФ и механизмах сигнализации положения МСП-1.

Область применения:

Блок питания БП-20 является комплектующим изделием ГСП механизмов электрических однооборотных МЭО, МЭОФ и механизмах сигнализации положения МСП-1 для питания токовых датчиков.

Технические данные БП-20:

Питание блока БП-20:

• однофазная сеть переменного тока с номинальным напряжением 220 В с частотой 50 Гц.
• допустимые отклонения напряжения питания от номинального +10%/-15%.

Выходные параметры блока:

• номинальное стабилизированное напряжение 35 В+/-5% при нагрузке до 1 кОм;
• максимальная мощность потребляемого блоком при номинальной нагрузке не должна превышать 8 Вт.

Конструкция блока БП-20:

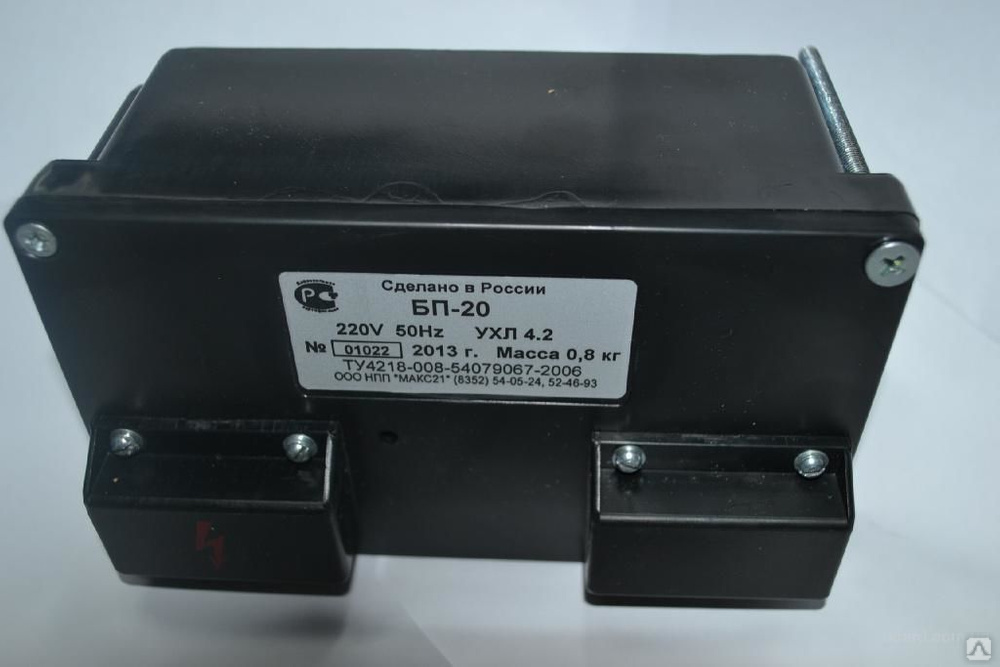

• Блок БП-20 состоит из платы основания, передней панели и кожуха.
• На передней панели расположены две клеммные колодки для подключения блока к внешним цепям, а также винт заземления.
• Клеммные колодки закрываются крышками.
• Блок рассчитан на установку на вертикальной и горизонтальной плоскости.
• Положение в пространстве на объекте любое.
• Крепление блока осуществляется двумя винтами, которые установлены на передней панели блока.
