Блок питания для датчиков БП04Б

Блоки питания ОВЕН БП02Б, БП04Б, БП07Б, БП12Б, БП14Б предназначены для питания датчиков стабилизированным напряжением постоянного тока.

Максимальная выходная мощность: 2.5, 4, 7, 12, 14 Вт. Каждый блок питания имеет модификации трех номиналов выходного напряжения: 12, 24 и 36 В.

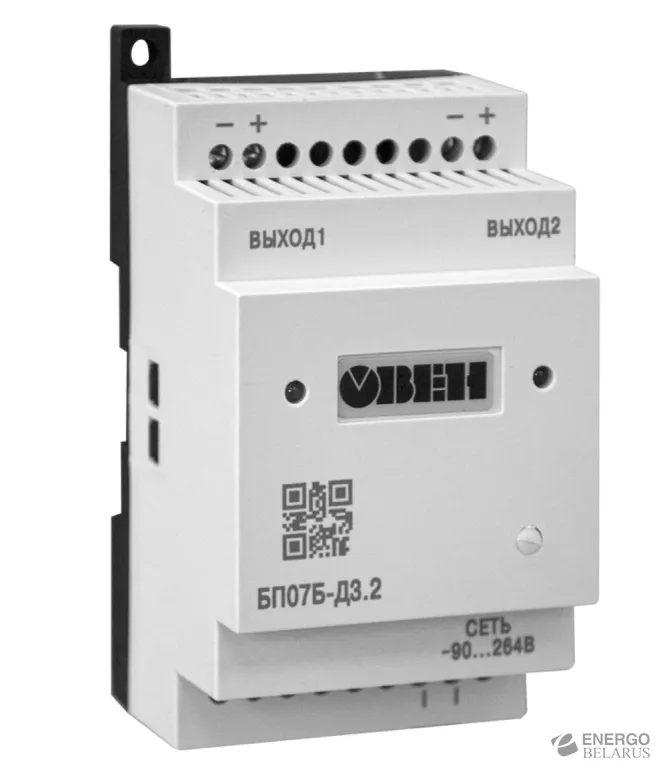

Блоки питания БП02Б, БП04Б, БП07Б, БП12Б, БП14Б выпускаются в пластиковых корпусах с креплением на DIN-рейку.

Основные функции

• Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
• Один или несколько гальванически изолированных каналов питания датчиков.
• Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
• Защита от перенапряжения и импульсных помех на входе.
• Защита от перегрузки, короткого замыкания и перегрева.
• Индикация о наличии напряжения на выходе.

Примеры применения блоков питания для датчиков

Технические характеристики

• Параметр	Значение
  Входное напряжение:
  – переменного тока	90...264 В
  – постоянного тока	110...370 В
  Частота входного переменного напряжения	47...63 Гц
  Выходное напряжение	БП12Б (12 и 24 В) БП02Б, БП04Б, БП07Б, БП14Б (24 и 36 В)
  Коррекция выходного напряжения	22…26 В
  Нестабильность выходного напряжения при изменении напряжения питания	±0,2 %
  Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax	±0,25 %
  Электрическая прочность изоляции:
  – вход - выход (действующее значение)	3 кВ
  – вход - корпус (действующее значение)	1,5 кВ
  Коэффициент полезного действия	Не менее 85%
  Степень защиты корпуса (со стороны передней панели)	IP20

  Условия эксплуатации

  Параметр	Значение
  Температура окружающего воздуха	БП12Б (-40…+70 ⁰С) БП02Б, БП04Б, БП07Б, БП14Б (-20…+50 ⁰С)
  Атмосферное давление	86...106,7 кПа
  Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %

  Электрические характеристики

  Модификация прибора	Количество каналов	Суммарная мощность, Вт	Мощность в канале, Вт	Выходное напряжение в канале, В	Макс. ток нагрузки в канале, А	Амплитуда пульсации выходного напряжения, мВ
  БП02Б-Д1-24	1	2,5	2,5	24±3 %	0,1	120
  БП04Б-Д2-24	1	4	4,0	24±2 %	0,165	100
  БП04Б-Д2-36	1	4	4,0	36±2 %	0,110	100
  БП07Б-Д3.2-24	2	7	3,5	24±0,48 %	0,145	60
  БП07Б-Д3.2-36	2	7	3,5	36±0,72 %	0,095	60
  БП07Б-Д3.2-36	1	12	12	12±1 %	1	30
  БП07Б-Д3.2-36	1	12	12	24±1 %	0,5	60
  БП14Б-Д4.2-24	2	14	7,0	24±0,48 %	0,29	60
  БП14Б-Д4.2-36	2	14	7,0	36±0,72 %	0,19	60
  БП14Б-Д4.4-24	4	14	3,5	24±0,48 %	0,145	60
  БП14Б-Д4.4-36	4	14	3,5	36±0,72 %	0,095	60

Функциональные возможности

• Защита по перегрузке типа «отсечка»



  Защита от короткого замыкания

  При возникновении короткого замыкания блоки питания ОВЕН БП02Б, БП04Б, БП07Б, БП12Б, БП14Б уходят в режим «отсечки» до восстановления.

  Защита от перегрева

  При перегреве блоки питания ОВЕН БП02Б, БП04Б, БП07Б, БП12Б, БП14Б уходят в режим «отсечки».



  График зависимости выходной мощности от температуры окружающей среды БП02Б, БП04Б, БП07Б, БП14Б



  График зависимости выходной мощности от температуры окружающей среды БП12Б

  График снижения мощности ОВЕН БП02Б, БП04Б, БП07Б, БП12Б, БП14Б в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.

Модификации

• Обозначения при заказе БП02Б, БП04Б, БП12Б

  БПХБ-Х-Х

  Обозначения при заказе БП07Б, БП14Б

  БПХБ-Х.Х-Х

Габаритные и установочные размеры

•

  Габаритные и установочные размеры БП02Б, БП12Б



  Габаритные и установочные размеры БП04Б



  Габаритные и установочные размеры БП07Б



  Габаритные и установочные размеры БП14Б

  Массогабаритные характеристики блоков питания ОВЕН БП02Б, БП04Б, БП07Б, БП14Б

  Блок питания	Габаритные размеры (Ш×В×Г), мм	Масса, кг
  БП02Б, БП12Б	22×90×56,6	0,1
  БП04Б	36×90×58	0,13
  БП07Б	54×90×58	0,13
  БП14Б	72×90×58	0,135

Схемы подключения

•

  Схема подключения БП02Б, БП04Б, БП12Б



  Схема подключения БП07Б



  Схема подключения БП14Б-Д4.2-хх



  Схема подключения БП14Б-Д4.4-хх

  Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 Uвых применяемого блока.
