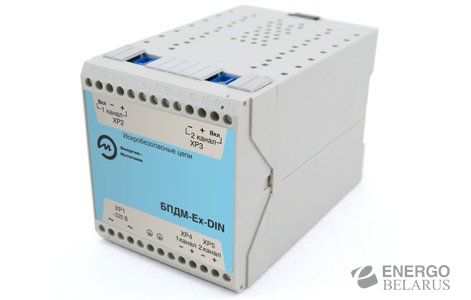

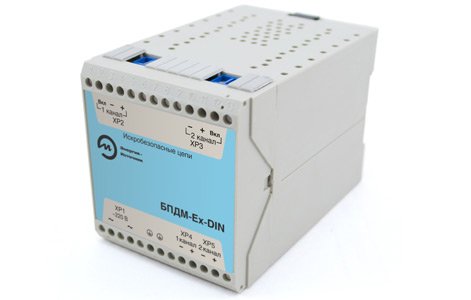

Блок питания искробезопасный БПДМ-Ех
Характеристики
| Производитель | ИТеК ББМВ |
| Страна производитель | Россия |

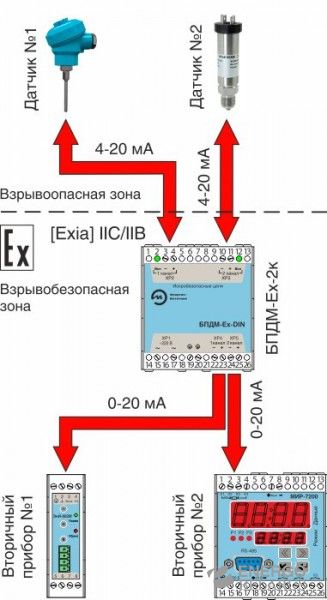

Организация питания и искрозащиты взрывозащищенных двухпроводных датчиков с унифицированным выходным токовым сигналом 4…20 мА, а также для преобразования этого сигнала в уровни 0…20 мА, 0…5 мА или 4…20 мА по двум независимым каналам, гальванически связанным по цепям искрозащиты.
Особенности:
- Встроенный барьер искрозащиты;
- Выходные сигналы 0…5, 4…20, 0…20 мА;
- Уровни взрывозащиты «ia – особовзрывобезопасный» или «ib – взрывобезопасный»;
- Подгруппы взрывозащищенного электрооборудования IIB или IIС;
- Индикация наличия напряжения на выходе блока по каждому каналу;
- Возможность крепления на стену, DIN-рейку или в щит.
Выпускаются по ТУ 4218-003-51465965-2003.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Диапазон напряжений питания переменного тока, В | 187...242 |
| Частота напряжения питания переменного тока, Гц | 49...51 |
| Потребляемая мощность, В×А | не более 6,0 |
| Количество каналов (по заказу) | 1 или 2 |
| Возможные варианты унифицированных токовых сигналов на входе искробезопасных цепей, мА | 4...20 |
| Возможные варианты выходных унифицированных токовых сигналов, мА, (по заказу) | 0...5, 0...20, 4...20 |
| Искробезопасные цепи рассчитаны на работу с нагрузками, Ом, с учетом сопротивления линии связи | не более 650 |
| Выходные цепи рассчитаны на работу с нагрузками, Ом, для сигнала 0...20, 4...20 мA с учётом сопротивления линии связи | не более 750* |
| Выходные цепи рассчитаны на работу с нагрузками, кОм, для сигнала 0...5 мA с учётом сопротивления линии связи | не более 2,5* |
| Напряжение холостого хода искробезопасных цепей, В | не более 25,2 |
| Напряжение на входах искробезопасных цепей при токе нагрузки 20 мА, В | не менее 17,2 |
| Изменение значения выходного напряжения постоянного тока, вызванного изменением температуры окружающего воздуха в пределах от -10 до +50 °С не должно превышать, %, при максимальном токе нагрузки на каждые 10 °С | ±0,1 |
| Наибольшее допустимое значение пульсации напряжения на искробезопасном входе не должно превышать, %, Uизм | 0,2 |

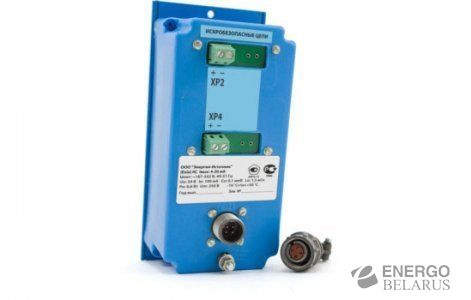

| Конструктивное исполнение (по заказу) | пластмассовый корпус с установкой на рейку DIN или на стену (исполнение DIN) пластмассовый корпус с металлической лицевой панелью и соединениями клеммными зажимами с установкой в щит (исполнение 01К) пластмассовый корпус с металлической лицевой панелью и соединениями разъемами 2РМ с установкой в щит (исполнение 01Р) |
|
Масса блоков, кг щитового исполнения для монтажа на DIN-рейке или на стене |
не более 0,6 не более 0,5 |
* - при эксплуатации блока с неиспользуемыми токовыми выходами требуется подключение резисторов к клеммам ХР4, ХР5 в качестве нагрузки.
Искробезопасные цепи
Входные искробезопасные цепи блоков в соответствии с требованиями ГОСТ 31610.0, ГОСТ 31610.11 имеют уровень взрывозащиты «ia – особовзрывобезопасный» или «ib – взрывобезопасный» с параметрами, представленными в таблице для взрывозащищенного электрооборудования подгрупп IIB и IIC. Предельные параметры внешних искробезопасных электрических цепей блоков не должны превышать значений, приведенных ниже.
| Подгруппа взрывозащищенного электрооборудования | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| IIB | IIC | ||||||||||
|
Um, В |
Cо, мкФ | Lо, мГн | Uo, В | Io, мА | Po, Вт | Um, В | Cо, мкФ | Lо, мГн | Uo, В | Io, мА | Po, Вт |
| 250 | 0,41 | 6,0 | 25,2 | 100 | 0,6 | 250 | 0,05 | 1,5 | 25,2 | 100 | 0,6 |
|
Примечания: - Um - максимальное напряжение, которое может быть приложено к соединительным устройствам искроопасных цепей связанного электрооборудования без нарушения искробезопасности; - С0 - максимальная емкость искробезопасной цепи, подключаемой к блоку; - L0 - максимальная индуктивность искробезопасной цепи, подключаемой к блоку; - U0 - максимальное выходное напряжение искробезопасной цепи; - I0 ;- максимальный выходной ток искробезопасной цепи; - Р0 - максимальная выходная мощность. |
|||||||||||
Блоки питания в соответствии с требованиями ГОСТ 31610.0, ГОСТ 31610.11 устанавливаются вне взрывоопасных зон.
Условия эксплуатации:
| Параметр | Значение |
|---|---|
| Температура окружающего воздуха, °С | -10...+50 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 | С3 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254 | исполнение DIN: IP20 исполнения 01К, 01Р: IP30 |
Обозначение при заказе
| БПДМ-Ех | ia | IIC | 005 | 1 | 01K | 360 | ГП |
|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1. Наименование. 2. Вид взрывозащиты:
- ia - особовзрывобезопасный;
- ib - взрывобезопасный.
- IIC;
- IIВ.
- 005 - 0...5 мА;
- 420 - 4...20 мА;
- 020 - 0...20 мА.
- 1 - один канал;
- 2 - два канала.
- DIN - исполнение DIN;
- 01К - исполнение 01К;
- 01Р - исполнение 01Р.
