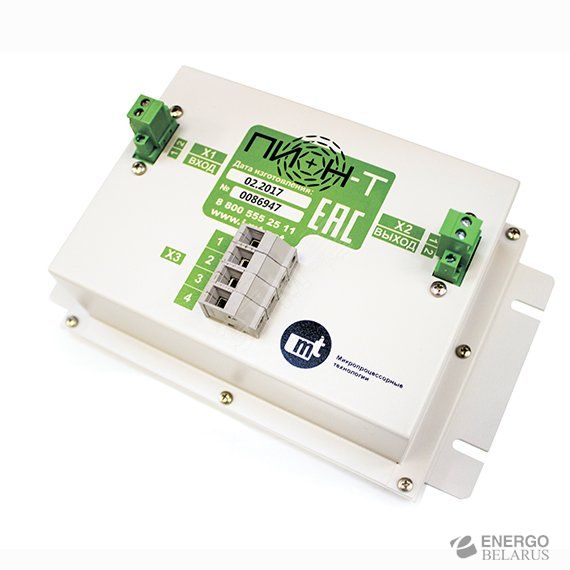

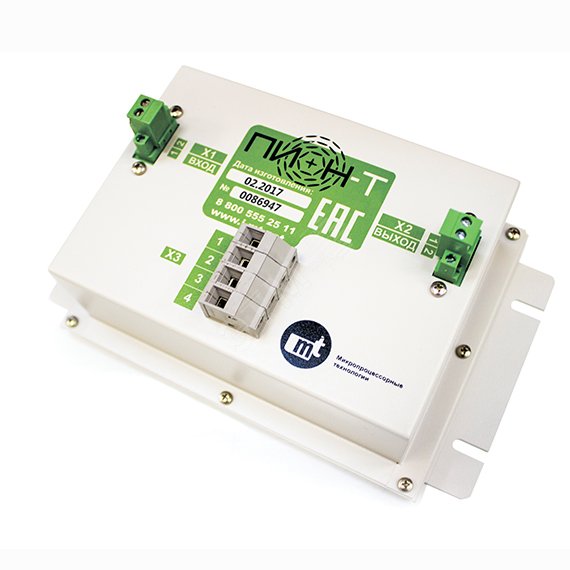

Блок питания от токовых цепей ПИОН-Т
Характеристики
| Производитель | Микропроцессорные технологии |
| Страна производитель | Россия |
Пион-Т подключается к трансформаторам тока и преобразовывает ток в напряжение. Гарантия работы цифровых устройств в системах переменного оперативного тока.
Особенности:
- Низкая нагрузка на трансформаторы тока. Пион-Т позволяет избежать насыщения и исключить снижение чувствительности токовой защиты.
- Гарантия работы устройств РЗА:
- Блок питания от токовых цепей обеспечивает работу устройств релейной защиты при токе от 4А.
- Гарантируется работа устройств РЗА при глубоком насыщении трансформаторов тока, либо в других сложных случаях, например, на объектах с низким Ктт и высоким уровнем тока КЗ.
- Высокая надежность: Схемотехника устройства разработана с применением минимального количества конденсаторов, что обеспечивает:
- многолетний срок службы устройства
- стабильность характеристик
- высокую надёжность изделия
- Не замедляет работу защит. Пион-Т не вносит задержку в работу защит при "включении в тёмную" ранее обесточенной подстанции на короткое замыкание.
- Снижение затрат в 3 раза. При замене в проекте системы оперативного тока (СОПТ), на Пион-Т оптимизация бюджета может составлять 3 и более раз. При этом Вы получите полноценную работающую систему, аналогичную СОПТ.
Технические характеристики:
| Номинальное выходное напряжение оперативного тока, В | 220 | |
| Номинальная частота входного напряжения оперативного тока, Гц | 50 | |
| Минимальный суммарный ток, достаточный для срабатывания, А | БЗП-01 | 3 |
| БЗП-01 | 4 | |
| БЗП-03 | 5 | |
| Время срабатывания при суммарном выходном токе не менее 15 А, мс | БЗП-01 | 120(±5) |
| БЗП-02 | 150(±5) | |
| БЗП-03 | 160(±5) | |
| Максимальное время срабатывания при минимальном суммарном входном токе, мс200(±5)Номинальное выходное напряжение, В220 | 200(±5) | |
| Номинальное выходное напряжение, В | 220 | |
