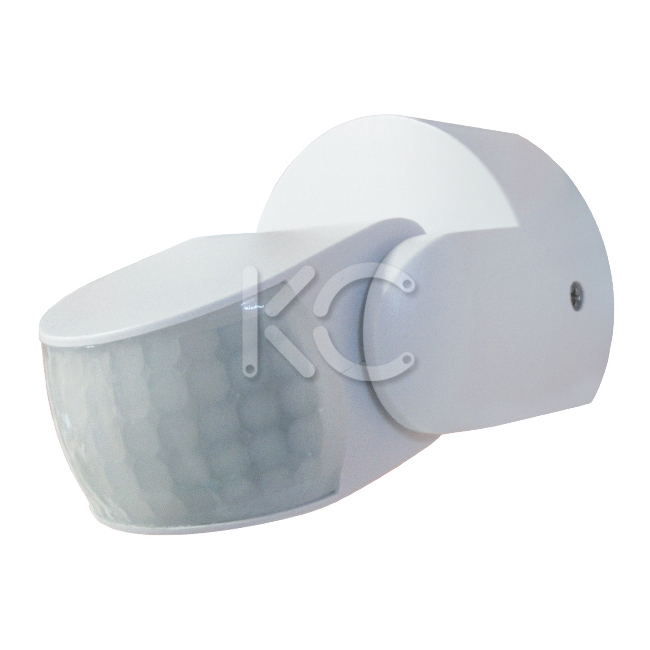

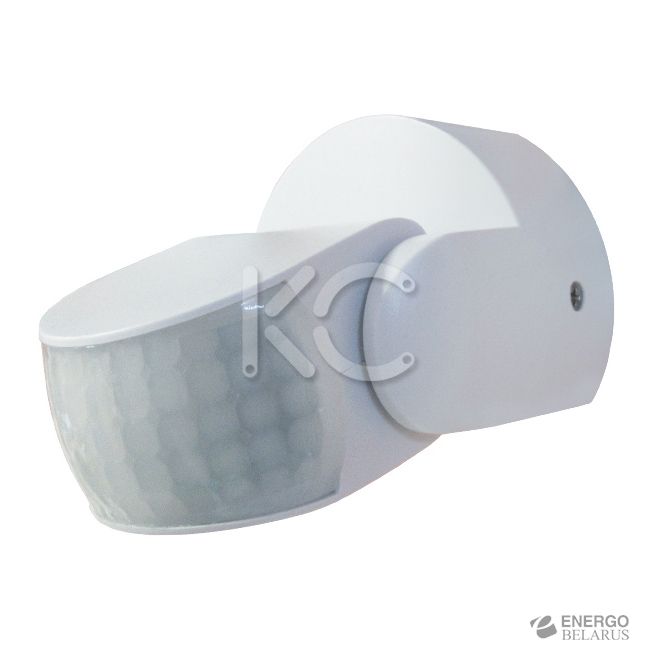

Датчик движения ДДС-02С-КС

• Назначение
• Технические характеристики
• Функционирование
• Советы по установке
• Установка и подключение
• Схема подключения
• Информация о сенсоре
• Тестирование

Назначение

Датчик движения ДДС-02С-КС имеет хороший детектор чувствительности и интегральную схему. Он работает в зависимости от движения людей и других объектов в зоне действия сенсора, а также в зависимости от уровня освещенности. Эти датчики применяются для экономного использования электроэнергии. При появлении движущихся объектов в зоне действия датчика освещение автоматически включится, а при отсутствии движения через определенное время (настраивается) выключится.

Технические характеристики

Функционирование

1. Может определять день и ночь: можно регулировать рабочее состояние при различном окружающем освещении. Датчик может работать днем и ночью, когда он настроен на положение «солнце» (макс.). Он может работать при окружающем освещении менее 3 люкс, если он настроен на положение «луна» (мин). Что касается шаблона регулировки, обратитесь к шаблону тестирования.
2. Время задержки выключения добавляется непрерывно: когда он получает повторные сигналы движения в пределах работы первого сигнала, он перезапускается во времени с момента.

Советы по установке

Поскольку детектор реагирует на изменения температуры, избегайте следующих ситуаций:

• Не направляйте детектор на объекты с сильно отражающими поверхностями, такие как зеркала и т.д.
• Не устанавливайте детектор рядом с источниками тепла, такими как вентиляционные отверстия, кондиционеры, освещение и т.д.
• Не направляйте детектор на предметы, которые могут двигаться на ветру, такие как шторы, высокие растения и т. д.

Установка и подключение

Предупреждение. Опасность смерти от удара током! Должен быть установлен профессиональным электриком. Отключите источник питания. Закройте или уклоняйте друг от друга любые соседние компоненты. Убедитесь, что устройство не может быть включено. Убедитесь, что питание отключено. Открутите винти отодвиньте заднюю крышку. Пропустите провод питания через отверстие с прокладкой внизу. Подключите провод питания к месту соединительных проводов в соответствии со схемой. Закрепите крышку в выбранной позиции. Установите датчик, затяните винт и проверьте его.

Схема подключения

Датчик движения ДДС-02С-КС

Информация о сенсоре

Датчик движения ДДС-02С-КС
Зона обнаружения спереди, сзади и по бокам

Тестирование

Поверните ручку TIME против часовой стрелки на минимум (10 сек.). Поверните ручку LUX по часовой стрелке на максимум (солнце). Включите питание; датчик и подключенная к нему лампа не будут работать в начале. После прогрева в течение 30 секунд датчик может начать работу. Если датчик обнаруживает движение, лампа включается. Если другого сигнала больше нет, нагрузка должна перестать работать в течение 10 сек. ± З сек. и лампа выключится. Поверните ручку LUX против часовой стрелки на минимум (3). Если окружающий свет превышает 3 LUX, датчик не будет работать, и лампа тоже перестанет работать. Если окружающий свет меньше З LUX (темнота), датчик будет работать. При отсутствии сигнала индукции датчик должен перестать работать в течение 10 сек. ±3 сек. Примечание: при тестировании в дневное время, пожалуйста, поверните ручку LUX в положение (SUN), иначе лампа датчика не может работать!
