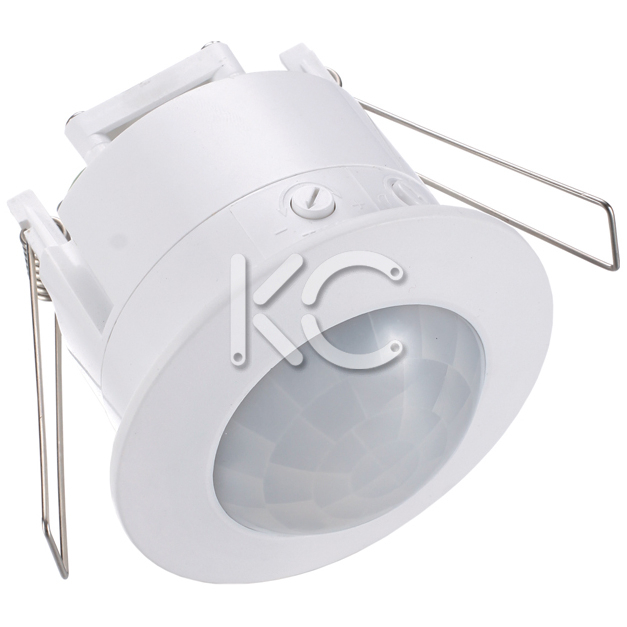

Датчик движения ДДВ-04-КС
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-768-6
Розничная цена:
29,47 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Преимущества
- Технические характеристики
- Установка
- Схема соединения
- Тестирование
- Примечания
- Неисправности и способы их устранения
Назначение
Датчики движения ДДВ-04-КС предназначены для автоматического включения и выключения осветительных устройств в заданном интервале времени в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности. Датчик представляет собой энергосберегающий коммутатор, оснащенный интегральной схемой и чувствительным датчиком.
Датчик распознает время суток: пользователь может настроить освещенность. Датчик может работать и днем, и ночью, если установить режим SUN (max). Датчик работает при освещении менее 3 Лк, если установить режим MOON (min).
Выдержка времени постоянно добавляется. Когда прибор получает повторный сигнал, отсчет установленной (базовой) выдержки времени начинается снова.
Выдержка времени может быть установлена по желанию пользователя. Минимальная выдержка времени 10 сек ±3 сек, максимальная выдержка 7 мин ±2 мин.
Преимущества
- Простота в установке и использовании.
- Датчик автоматически распознает дневное и ночное время суток.
- Корпус датчика выполнен из поликарбоната – пластика, не поддерживающего горение.
- В качестве элемента, коммутирующего нагрузку, использовано электромеханическое реле.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное рабочее напряжение, В | 230 |
| Номинальная частота, Гц | 50 |
| Максимальная мощность нагрузки для ламп накаливания, Вт | 1200 |
| Максимальная мощность нагрузки для энергосберегающих ламп, Вт | 300 |
| Угол обзора, ° | 360 |
| Время выдержки включения датчика, регулируется | от 10 с до 7 минут |
| Порог срабатывания датчика в зависимости от уровня освещенности, регулируется | от 3 лк до 2000 лк |
| Потребляемая мощность датчика во включенном состоянии, Вт | 0.45 |
| Потребляемая мощность датчика в режиме ожидания, Вт | 0.1 |
| Скорость движения при обнаружении, м/с | 0.6~1.5 |
| Максимальная дальность обнаружения объекта при температуре не более 24 °C, м | 6 |
| Диапазон рабочих температур, °C | от -20 до +40 |
| Влажность, % | 93 |
| Высота установки, м | 2.2-4 |
Установка
| Датчик движения ДДВ-04-КС | |
|---|---|
| 1. Отключите электропитание. 2. Снимите прозрачную виниловую заглушку на нижней части устройства. 3. Скрытыми винтами подсоедините провода согласно схеме подключения (см. рисунок). 4. Плотно затяните винты и поставьте на место прозрачную заглушку. 5. Разогните металлические пружины по бокам устройства в вертикальное положение, вставьте прибор в отверстии на потолке. Пружины автоматически зафиксируют прибор. 6. После установки прибора, можно подключить напряжение и начать тестирование. |  |
Схема соединения
| Датчик движения ДДВ-04-КС |
|---|
 |
Тестирование
Регулятор освещения (LUX) поверните по часовой стрелке на максимум – день (SUN), регулятор выдержки времени (TIME) – против часовой стрелки на минимум.
После подключения напряжения датчик будет нагреваться в течении 30 секунд и перейдет в рабочее состояние.
В течении 5-10 секунд попадания света на устройство после первого включения должна включиться нагрузка и через несколько секунд отключиться.
При тестировании датчика при слабой освещенности поверните регулятор освещения против часовой стрелки – на минимум (менее 3 лк) – при освещенности более 3 лк устройство работать не будет, однако оно может работать, если закрыть окно обнаружения чем-либо непрозрачным (напр. полотенцем). При отсутствии сигналов осветительное устройство перестает работать через 7-13 секунд.
ВНИМАНИЕ! При тестировании датчика в дневное время, поверните регулятор освещения в режим SUN, в противном случае датчик не будет работать!
Примечания
- Прибор устанавливается электриком.
- Прибор устанавливаться только на неподвижный объект.
- Перед окном обнаружения не должно быть подвижных или препятствующих обнаружению объектов.
- Избегайте установки в местах с изменяющейся температурой, например, рядом с кондиционером, центральным отоплением и т.д.
- При обнаружении неисправностей датчика, не открывая прибор, обратитесь в сервисный центр.
Неисправности и способы их устранения
Если осветительное устройство не работает, нужно проверить:
- соединение с электропитанием и осветительным устройством;
- не сломано ли осветительное устройство;
- загорается ли индикаторная лампочка чаще при получении сигналов;
- соответствует ли установленный свет (день/ночь) окружающему освещению.
При плохой чувствительности датчика, проверьте:
- нет ли перед окном обнаружения препятствия, которое воздействует на получение сигналов;
- температуру воздуха;
- находится ли источник сигнала в поле обнаружения;
- высоту установки.
Датчик не может автоматически выключить осветительное устройство, если:
- в поле обнаружения постоянно поступают сигналы;
- установлена максимальная выдержка времени;
- электропитание не соответствует указанному в инструкции;
- температура около датчика меняется (кондиционер, центральное отопление и т.д.).
