Назначение

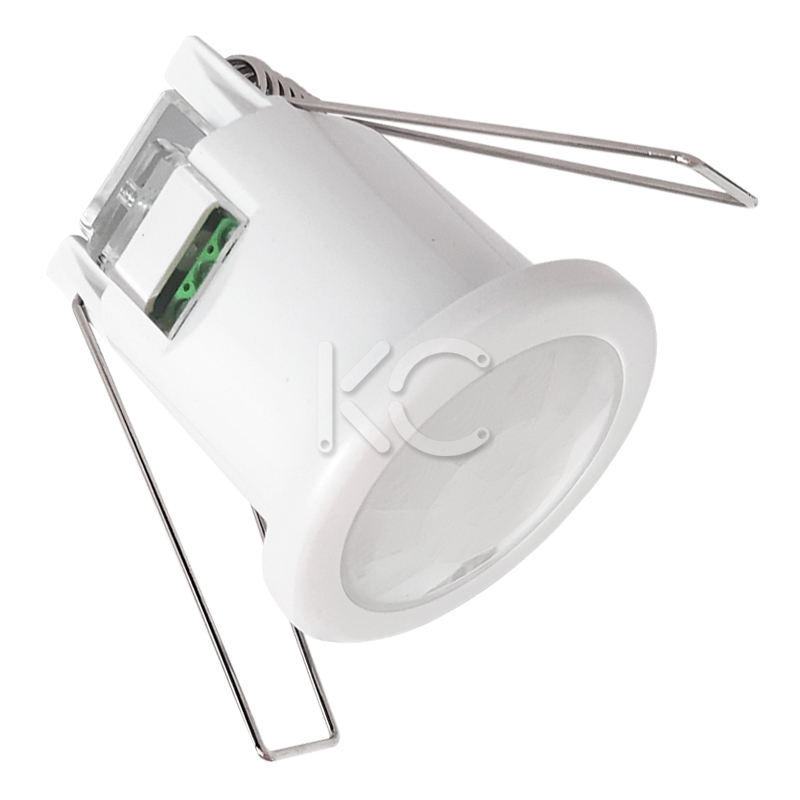

Инфракрасный датчик движения предназначен для автоматического включения и отключения нагрузки при появлении движущихся объектов в зоне обнаружения, а так же в зависимости от уровня освещенности. Служит для автоматического управления внутренним и уличным освещением, охранной сигнализацией и электроприборами. Датчик способен распознавать изменение освещенности (смену дня и ночи). Работа датчика основана на отслеживании уровня ИК излучения в поле зрения датчика. Сигнал на выходе монотонно зависит от уровня ИК излучения, усредненного по полю зрения датчика. В качестве коммутационного элемента служит электромеханическое реле. Применяется в однофазных цепях переменного тока номинальным напряжением 230 В частотой 50 Гц.
Технические характеристики
Параметры | Значения |
---|
Источник питания, В | 220-240 AC |
Угол обнаружения | 360° |
Частота, Гц | 50/60 |
Расстояние обнаружения, м | 8 (при температуре < 24 °C) |
Окружающий свет, LUX | < 3-2000 (регулируется) |
Рабочая температура, °C | от -20 до +40 |
Задержка времени | от 10 сек. ± 3 сек. до 15 мин. ± 2 мин. |
Рабочая влажность | < 93% RH |
Потребляемая мощность, Вт | 0.5 |
Высота установки, м | 2.2-4 |
Степень защиты | IP20 |
Определяемая скорость движения, м/с | 0.6-1.5 |
Номинальная нагрузка для ламп накаливания, Вт | max. 800 |
Номинальная нагрузка для энергосберегающих ламп, Вт | 400 |
Функционирование
- Может определять день и ночь: можно регулировать рабочее состояние при различном окружающем освещении. Датчик может работать днем и ночью, когда он настроен на положение «солнце» (макс.). Он может работать при окружающем освещении менее 3 люкс, если он настроен на положение «луна» (мин). Что касается шаблона регулировки, обратитесь к шаблону тестирования.
- Время задержки выключения добавляется непрерывно: когда он получает повторные сигналы движения в пределах работы первого сигнала, он перезапускается во времени с момента.

Советы по установке
Поскольку детектор реагирует на изменения температуры, избегайте следующих ситуаций:
- Не направляйте детектор на объекты с сильно отражающими поверхностями, такие как зеркала и т.д.
- Не устанавливайте детектор рядом с источниками тепла, такими как вентиляционные отверстия, кондиционеры, освещение и т.д.
- Не направляйте детектор на предметы, которые могут двигаться на ветру, такие как шторы, высокие растения и т. д.

Установка и подключение
- Предупреждение. Опасность смерти от удара током!
- Должен быть установлен профессиональным электриком.
- Отключите источник питания.
- Закройте или уклоняйте друг от друга любые соседние компоненты.
- Убедитесь, что устройство не может быть включено.
- Убедитесь, что питание отключено.
- Поверните по часовой стрелке пластиковую крышку в верхней части датчика и отрегулируйте время и LUX.
- Открутите винты в соединительной клемме, а затем подключите питание к клемме подключения датчика в соответствии со схемой соединительных проводов.
- Для дальнейшей установки следуйте действиям на рисунках.
- После установки подключите и проверьте датчик.
|  |
Схема подключения

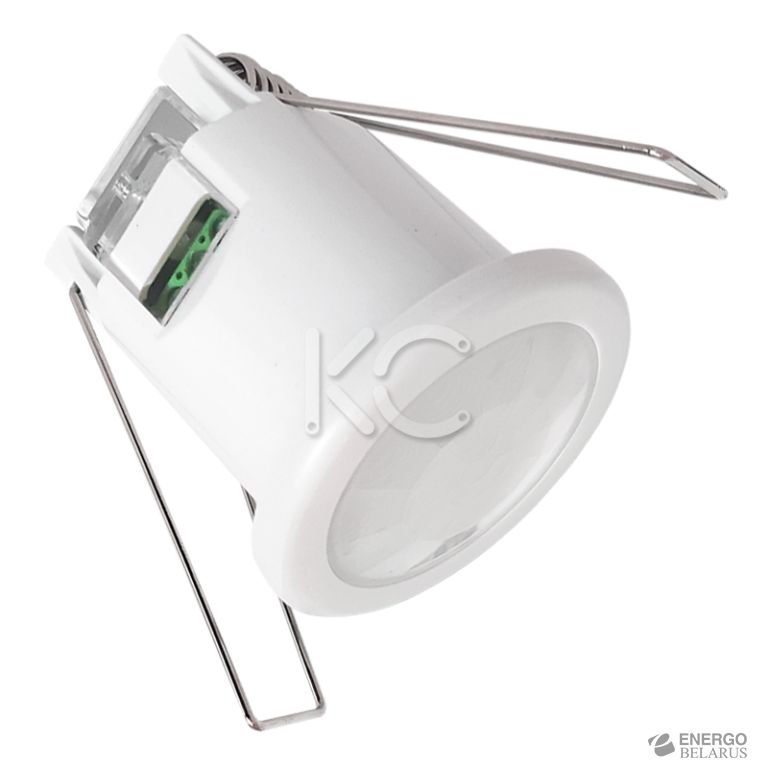

Датчик движения ДДВ-04С-КС |
---|
 |
Информация о сенсоре
Датчик движения ДДВ-04С-КС |
---|
В Высота установки: 2.2-4 м. Расстояние обнаружения: 8 м. |
Тестирование
- Поверните ручку LUX по часовой стрелке на максимум (солнце). Поверните ручку TIME против часовой стрелки на минимум (10 сек.).
- Включите питание; датчик и подключенная к нему лампа не будут работать в начале. После прогрева в течение 30 секунд датчик может начать работу. Если датчик получает сигнал движения, лампа включается. Если другого сигнала больше нет, перестает работать в течение 10 сек. ± З сек. и лампа выключится.
- Поверните ручку LUX против часовой стрелки на минимум (3). Если окружающий свет превышает 3 LUX, датчик не будет работать, и лампа тоже перестанет работать. Если окружающий свет меньше З LUX (темнота), датчик будет работать. При отсутствии сигнала индукции датчик должен перестать работать в течение 10 сек. ± 3 сек. Примечание: при тестировании в дневное время, пожалуйста, поверните ручку LUX в положение (SUN), иначе лампа датчика не может работать!
|  |
