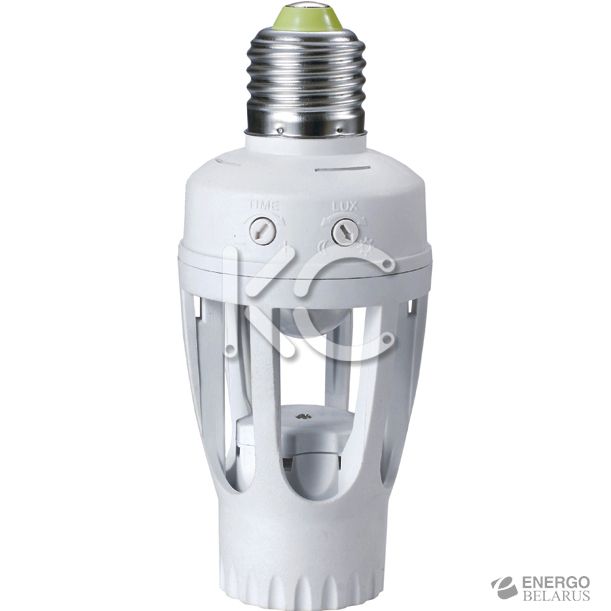

Датчик движения переходной ДДЕ-27-451-КС

• Назначение
• Преимущества
• Технические характеристики
• Установка
• Схема соединения
• Примечания
• Неисправности и способы их устранения

Назначение

Датчики движения переходные ДДЕ-27-451-КС предназначены для автоматического включения и выключения осветительных устройств в заданном интервале времени в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности. Датчик представляет собой энергосберегающий коммутатор, оснащенный интегральной схемой и чувствительным датчиком.

Датчик распознает время суток: пользователь может настроить освещенность. Датчик может работать и днем, и ночью, если установить режим SUN (max). Датчик работает при освещении менее 3 Лк, если установить режим MOON (min).

Выдержка времени постоянно добавляется. Когда прибор получает повторный сигнал, отсчет установленной (базовой) выдержки времени начинается снова.

Выдержка времени может быть установлена по желанию пользователя. Минимальная выдержка времени 10 сек ±3 сек, максимальная выдержка 7 мин ±2 мин.

Преимущества

• Простота в установке и использовании.
• Датчик автоматически распознает дневное и ночное время суток.
• Корпус датчика выполнен из поликарбоната – пластика, не поддерживающего горение.
• В качестве элемента, коммутирующего нагрузку, использовано электромеханическое реле.

Технические характеристики

Установка

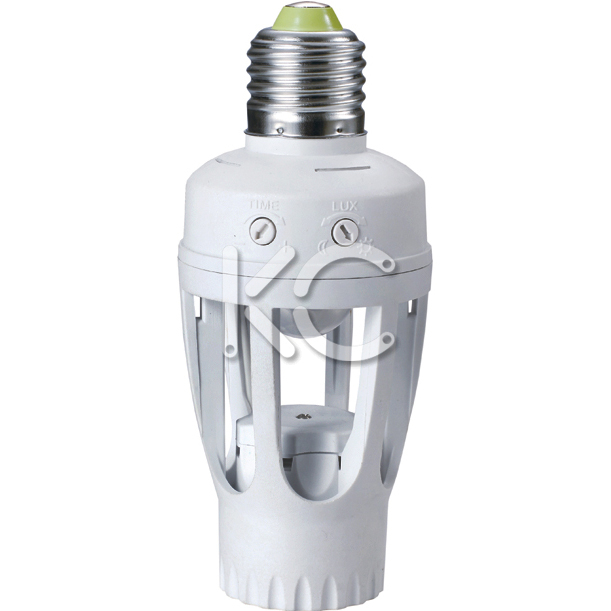

Датчик движения переходной ДДЕ-27-451-КС
1. Отключите электропитание. 2. Вкрутите датчик в патрон. 3. После установки датчика, вкрутите лампочку в датчик.

Схема соединения

Регулятор освещения (LUX) поверните по часовой стрелке на максимум – день (SUN), регулятор выдержки времени (TIME) – против часовой стрелки на минимум.

Подайте на датчик напряжение сети, сразу после включения электропитания лампочка не работает. Через 30 секунд лампочка начинает работать.

При появлении в зоне обнаружения движущихся объектов должно произойти включение лампочки в течении 5-10 секунд.

При тестировании датчика при слабой освещенности поверните регулятор освещения против часовой стрелки – на минимум (менее 3 лк) – при освещенности более 3 лк устройство работать не будет, однако оно может работать, если закрыть окно обнаружения чем-либо непрозрачным (напр. полотенцем). При отсутствии сигналов осветительное устройство перестает работать через 7-13 секунд.

ВНИМАНИЕ! При тестировании датчика в дневное время, поверните регулятор освещения в режим SUN, в противном случае датчик не будет работать!

Примечания

• Прибор устанавливаться только на неподвижный объект.
• Перед окном обнаружения не должно быть подвижных или препятствующих обнаружению объектов.
• Избегайте установки в местах с изменяющейся температурой, например, рядом с кондиционером, центральным отоплением и т.д.
• При обнаружении неисправностей датчика, не открывая прибор, обратитесь в сервисный центр.

Неисправности и способы их устранения

Если осветительное устройство не работает, нужно проверить:

• соединение с электропитанием и осветительным устройством;
• не сломано ли осветительное устройство;
• загорается ли индикаторная лампочка чаще при получении сигналов;
• соответствует ли установленный свет (день/ночь) окружающему освещению.

При плохой чувствительности датчика, проверьте:

• нет ли перед окном обнаружения препятствия, которое воздействует на получение сигналов;
• температуру воздуха;
• находится ли источник сигнала в поле обнаружения;
• высоту установки.

Датчик не может автоматически выключить осветительное устройство, если:

• в поле обнаружения постоянно поступают сигналы;
• установлена максимальная выдержка времени;
• электропитание не соответствует указанному в инструкции;
• температура около датчика меняется (кондиционер, центральное отопление и т.д.).
