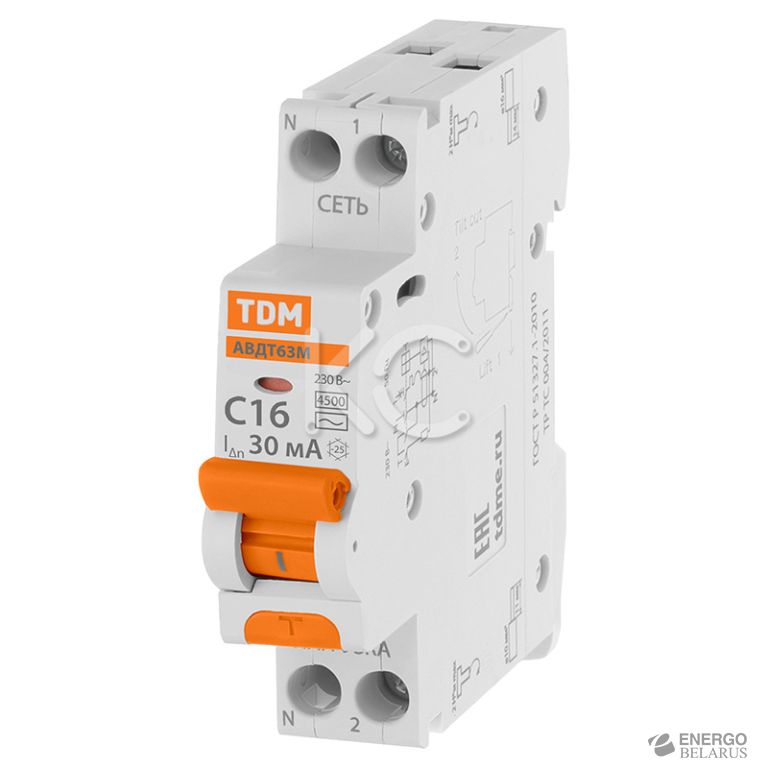

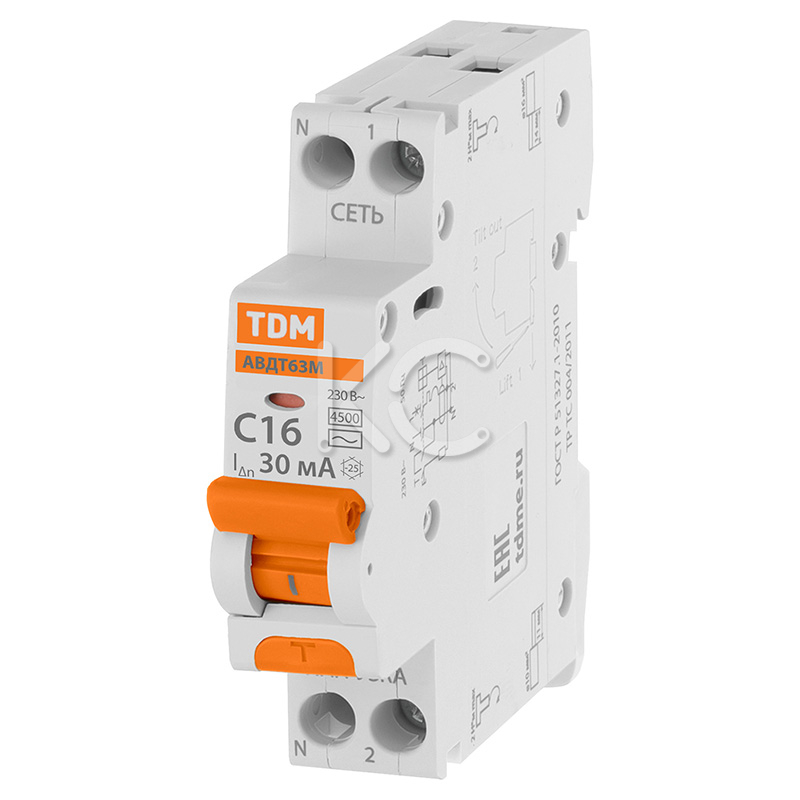

Автоматический выключатель дифференциального тока АВДТ 63М 2P(1P+N) C16 30мА 4,5кА тип АС TDM
- Розница
- Опт
- Под заказ (на 08.06.2026) Проверено
Код товара: 196-275-3
Розничная цена:
58,36 руб. без НДС
Характеристики
Назначение
Автоматические выключатели дифференциального тока одномодульные серии АВДТ 63М торговой марки TDM ELECTRIC предназначены для эксплуатации в однофазной электрической сети переменного тока напряжением 230 В и частотой 50 Гц. АВДТ 63М выполняют функцию обнаружения дифференциального тока, сравнения его со стандартным значением дифференциального тока срабатывания уставки и отключения защищаемой цепи в случае, когда дифференциальный ток превосходит это значение, а также функцию автоматического отключения электроустановки при появлении сверхтоков. АВДТ 63М обеспечивают:
- защиту человека от поражения электрическим током в случае прямого прикосновения к токоведущим частям электрооборудования;
- защиту человека при косвенном контакте с доступными проводящими частями электрооборудования при поврежденной изоляции;
- защиту от пожаров, возникающих из-за дифференциального (утечки) тока на землю при повреждении изоляции токоведущих частей;
- защиту от сверхтоков (перегрузки и короткого замыкания), возникающих при эксплуатации электрооборудования.
Применение
Основная область применения АВДТ 63М – распределительные, учетно-распределительные щиты жилых и общественных зданий, щиты квартирные, устройства временного электроснабжения строительных площадок, садовые дома, гаражи, объекты розничной торговли.
Технические характеристики
| Параметры | Значения |
|---|---|
| Число полюсов | 1P+N |
| Наличие защиты от сверхтоков в полюсах | в фазном полюсе |
| Номинальное рабочее напряжение Ue, В | 230 |
| Номинальная частота сети, Гц | 50 |
| Диапазон рабочих температур, °C | от -25 до +40 |
| Номинальный ток In, А | 16 |
| Номинальный отключающий дифференциальный ток (уставка) I∆n, mA | 30 |
| Номинальный неотключающий дифференциальный ток I∆no, mA | 0.5 I∆n |
| Номинальная наибольшая коммутационная способность Icn, А | 4500 |
| Номинальная дифференциальная наибольшая включающая и отключающая способность I∆m, А | 4500 |
| Рабочая характеристика, тип | AC |
| Характеристика срабатывания от сверхтоков, тип | C |
| Механическая износостойкость, циклов В-О, не менее | 10000 |
| Электрическая износостойкость, циклов В-О, не менее | 4000 |
| Максимальное сечение провода, присоединяемые к зажимам, мм2 | сеть 16 / нагрузка 10 |
| Наличие драг. металлов (серебро), не менее, г | 0.15-0.22 |
| Степень защиты | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Момент затяжки винтов контактных зажимов, Н*м | 2 |
Схема подключения
| Автоматический выключатель дифференциального тока АВДТ 63М |
|---|
 |
Габаритные размеры
| Автоматический выключатель дифференциального тока АВДТ 63М |
|---|
 |
