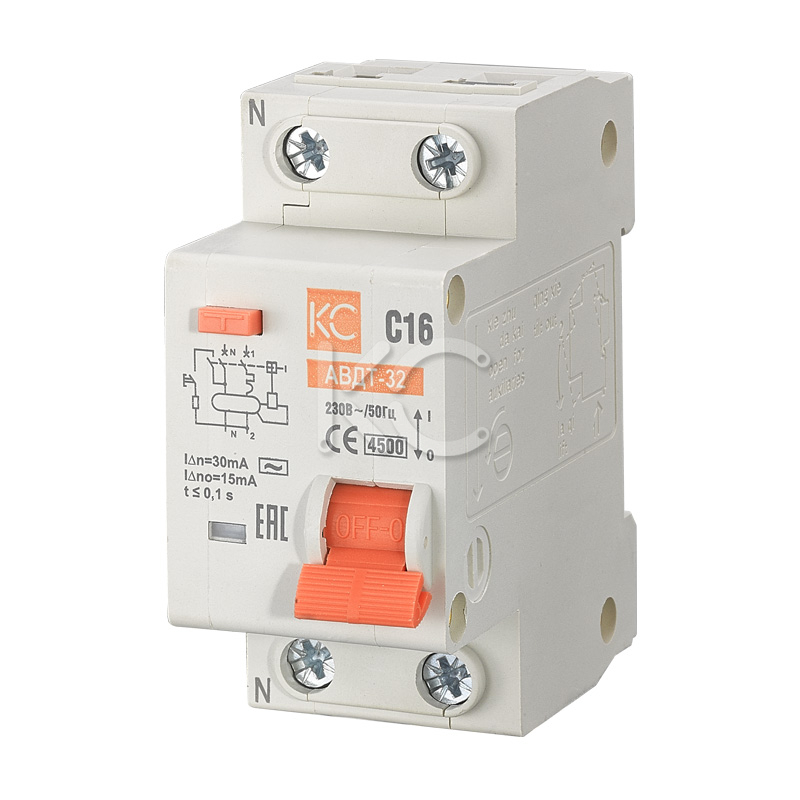

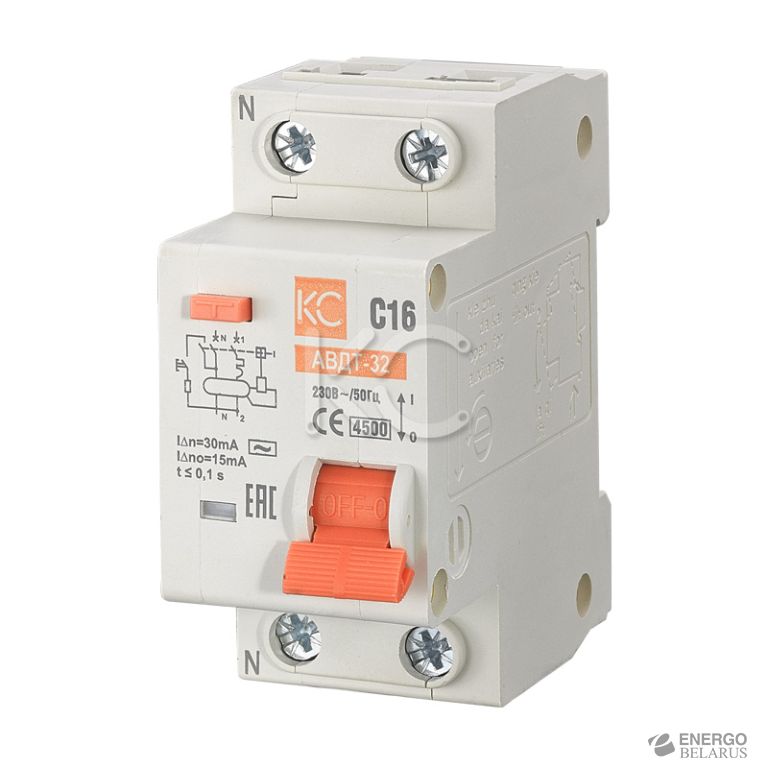

Дифференциальный автомат АВДТ-32 ELE 1P+N 16А/30мА тип АС х-ка B эл. 4,5кА КС
- Розница
- Опт
- Под заказ (на 22.08.2023) Проверено
Код товара: 196-276-2
Розничная цена:
44,88 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Особенности конструкции
- Технические характеристики
- Схема подключения
- Габаритные размеры
- Монтаж
Назначение
Дифференциальные автоматические выключатели серии АВДТ-32 ELE КС предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Дифференциальные автоматические выключатели серии АВДТ-32 ELE КС сертифицированы в соответствии с Техническим регламентом Таможенного Союза.
Особенности конструкции
- Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
- Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Помехоустойчивая схема.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Технические характеристики
| Параметры | Значения |
|---|---|
| Число полюсов | 1P+N |
| Номинальное рабочее напряжение, В | 230 |
| Номинальное импульсное выдерживаемое напряжение, В | 4000 |
| Номинальное напряжение изоляции, В | 230 |
| Номинальная частота тока, Гц | 50/60 |
| Номинальный ток, А | 16 |
| Номинальный отключающий дифференциальный ток, мА | 30 |
| Отключающая способность, кА | 4.5 |
| Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока | АС |
| Характеристика срабатывания от сверхтоков | B |
| Тип расцепителя | тепловой, электромагнитный |
| Тип подключения | винтовое соединение |
| Максимальное сечение провода, присоединяемого к зажимам, мм2 | 25 |
| Момент затяжки винтов контактных зажимов, Н·м, не более | 2 |
| Механическая износостойкость, циклов | 15000 |
| Электрическая износостойкость, циклов | 6000 |
| Степень защиты | IР20 |
| Диапазон рабочих температур, °C | от -5 до +40 |
| Срок службы, лет | 15 |
Схема подключения
| Дифференциальный автомат АВДТ-32 ELE |
|---|
 |
Габаритные размеры
| Дифференциальный автомат АВДТ-32 ELE |
|---|
 |
Монтаж
- Монтаж, подключение и пуск АВДТ в эксплуатацию должны осуществляться только квалифицированным электротехническим персоналом, прошедшим инструктаж по технике безопасности, с соблюдением правил, установленных в нормативно-технической документации.
- Монтаж АВДТ необходимо осуществлять на Т-образные направляющие типа ТН-35 по ГОСТ IEC 60715 в корпусах (оболочках) со степенью защиты по ГОСТ 14254 (IEC 60529) не ниже IP30.
- При измерении сопротивления изоляции групповых электрических цепей, к которым подключен АВДТ, необходимо отделить проводник испытуемой цепи от устройства путём отсоединения от зажимов 2, N.
