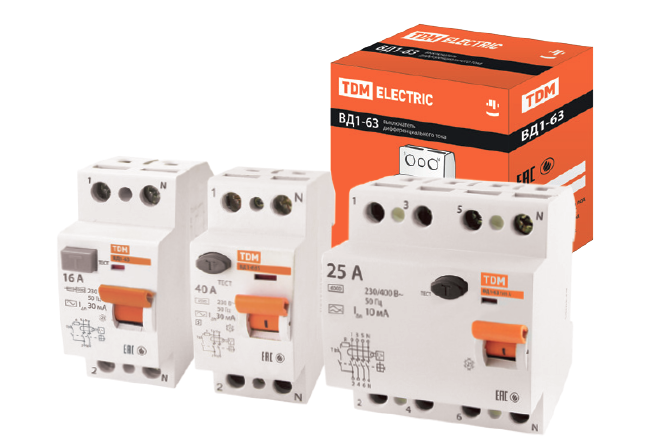

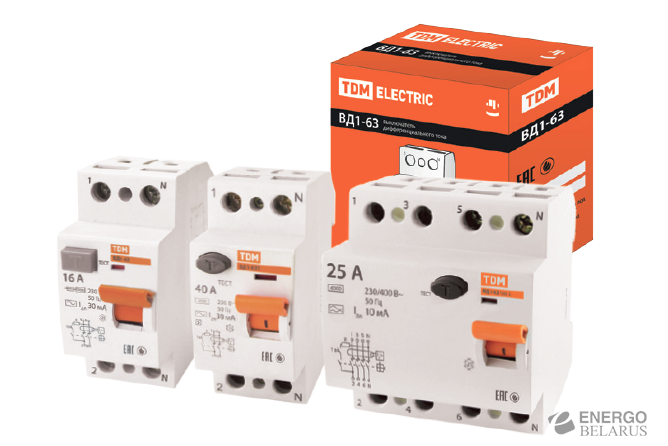

Выключатель дифференциальный серии ВД1-63
Ассортимент
Показать еще ассортимент
Назначение
- Проведение тока в нормальном режиме.
- Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.
- Строительные объекты.
- Жилищно-коммунальное хозяйство и офисы.
- Промышленные здания.
- Электрифицированные рекламные конструкции.
- Корпус и детали выполнены из пластика, не поддерживающего горение.
- Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
- ВД163 представляет собой полностью электромеханический аппарат – он не имеет собственного потребления электроэнергии, но при этом обладает высоким быстродействием, не более 40 мс. Аппарат сохраняет работоспособность даже при обрыве нулевого проводника.
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
- Винты, соединяющие корпус – опломбированы, что позволяет избежать несанкционированного разбора аппарата.
|
Наименование параметра |
Значение |
|---|---|
| Соответствуют стандартам | ГОСТ Р 51326.1-99 |
| Номинальное напряжение частотой 50 Гц, | В 230/400 |
| Номинальный ток, А | 16; 25; 32; 40; 50; 63; 80; 100 |
| Номинальный условный дифференциальный ток короткого замыкания, А | 4500 (10000 — для 80 и 100 А) |
| Рабочая характеристика при наличии дифференциального тока | AС, А |
| Время отключения при номинальном дифференциальном токе, с | 0,04 (тип S - 0,5) |
| Число полюсов | 2, 4 |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP20 |
| Электрическая износостойкость, циклов В-О, не менее | 4 000 |
| Механическая износостойкость, циклов В-О, не менее | 10 000 |
| Максимальное сечение присоединяемых проводников, мм2 | 25 – для многожильного проводника, 35 – для одножильного |
| Наличие драгоценных металлов (серебро), г/полюс | от 1,3 до 2,6 |
| Масса, кг | 2-полюсные – 0,2; 4-полюсные – 0,4 |
| Диапазон рабочих температур, °С | от –25 до +40 |
| Момент затяжки, Н*м | 3 |
