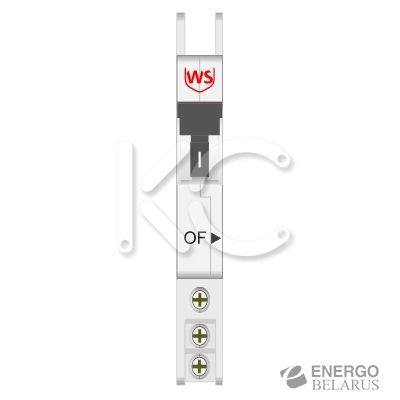

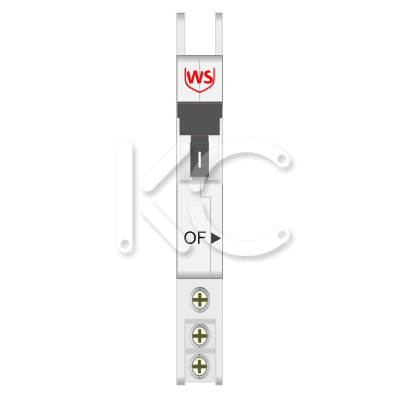

Дополнительный контакт ДК-DAW-AX (R) Wilderness
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 199-234-6
Розничная цена:
27,28 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Технические характеристики
- Схема подключения
- Особенности эксплуатации и монтажа
- Габаритные размеры
Назначение
Дополнительный контакт ДК-DAW-AX Wilderness предназначен для применения во вспомогательных цепях управления и сигнализации переменного и постоянного тока. Дополнительный контакт ДК-DAW-AX информирует о состоянии ВКЛ-ОТКЛ контактов аппарата (DAW2-6, DAW2-10, ВА 47-39 DC), к которому он присоединен.
Применение
- Обслуживание, контроль и управление электрооборудованием, собранным на базе автоматических выключателей, автоматических выключателей дифференциального тока и выключателей нагрузки.
- Используется в системах автоматизации технологического оборудования.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальный рабочий ток Ie при AC-15 230 В, А | 6 |
| Тип подключения | зажимное/винтовое крепление |
| Количество переключающих (перекидных) контактов | 1 |
| Серия | Wilderness |
| Серия продукции | доп. устройства |
| Способ монтажа | DIN-рейка |
| Глубина установочная, мм | 43.8 |
| Ширина модульная | 0.5 |
| Степень защиты | IP20 |
| Рабочая температура окружающей среды, °C | от -25 до +50 |
| Поперечное сечение подключ. однопроволочного (жесткого) провода, мм2 | 0.5-1.5 |
| Поперечное сечение подключ. многопроволочного (гибкого) провода, мм2 | 0.5-1.5 |
| Гарантийный срок хранения, лет | 10 |
| Гарантийный срок эксплуатации, лет | 10 |
| Срок службы, лет | 25 |
Схема подключения
| Дополнительный контакт ДК-DAW-AX Wilderness |
|---|
 |
Особенности эксплуатации и монтажа
Монтаж и подключение дополнительных контактов должны осуществляться квалифицированным электротехническим персоналом. Дополнительные контакты монтируются к устройствам DAW2-6, DAW2-10, ВА 47-39 DC с левой стороны. Рычаг модуля вводят в зацепление с механизмом взвода выключателя.
Габаритные размеры
| Дополнительный контакт ДК-DAW-AX Wilderness |
|---|
 |
