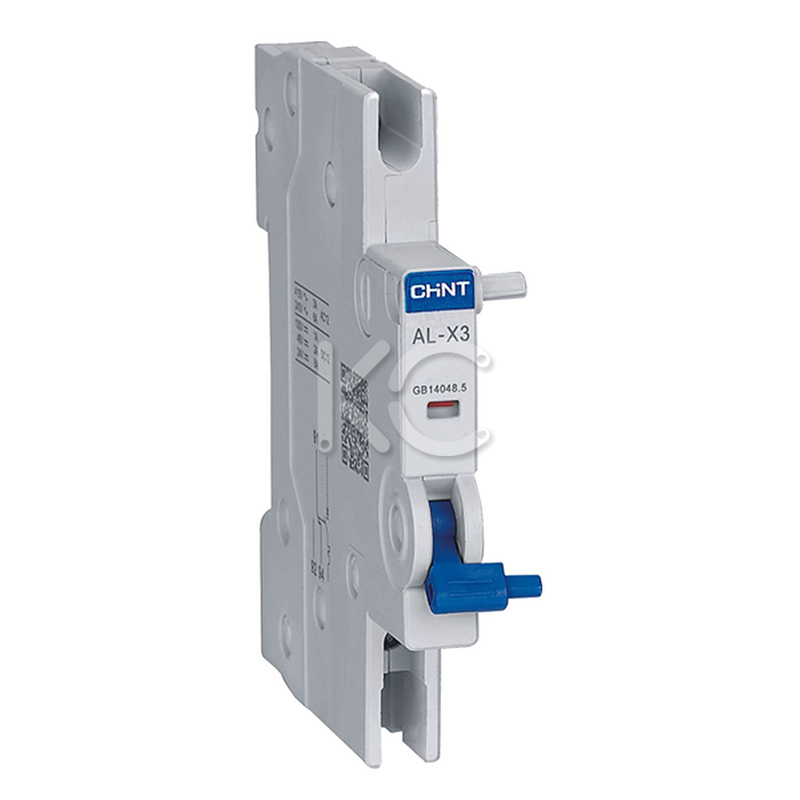

Сигнальный вспомогательный контакт AL-X3 для NXB-125 (CHINT)
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 199-194-8
Розничная цена:
19,09 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
Назначение
Собирается с автоматическим выключателем для обеспечения индикации на большом расстоянии сигнала о состоянии выключателя (замкнут/разомкнут). Совместимые стандарты – IEC60947-5-1. Совместимая сертификация – CE.
Технические характеристики
| Количество полюсов | Номинальное рабочее напряжение, В | Номинальный рабочий ток, A |
|---|---|---|
| AC-12 | AC 415 | 3 |
| AC 240 | 6 | |
| DC-12 | DC 130 | 1 |
| DC 48 | 2 | |
| DC 24 | 6 |
Схема подключения
| AL-X3 | |
|---|---|
 | Схема соединений вспомогательного контакта. Когда вспомогательные контакты разомкнуты, соединяются клеммы 91 и 94. Когда вспомогательные контакты замкнуты, соединяются клеммы 91 и 92. Когда сигнальный контакт замкнут и открыт вручную при помощи ручки, клеммы 91 и 92 должны остаться соединенными. Когда сигнальный контакт замкнут, а собранная цепь размыкается вследствие ошибки, контакты 91 и 92 должны быть рассоединены, а контакты 91 и 94 – соединены. Срок службы вспомогательного контакта цепи сигнализации составляет 10000 циклов. |
Сборка и установка изделия
AL-X3 можно собрать с использованием автоматического выключателя серии NXB-125, схема сборки приведена ниже.
| Схема сборки |
|---|
 |
После сборки AL-X3 и автоматического выключателя установите их на стальную монтажную рейку TH3.5-7.5.
