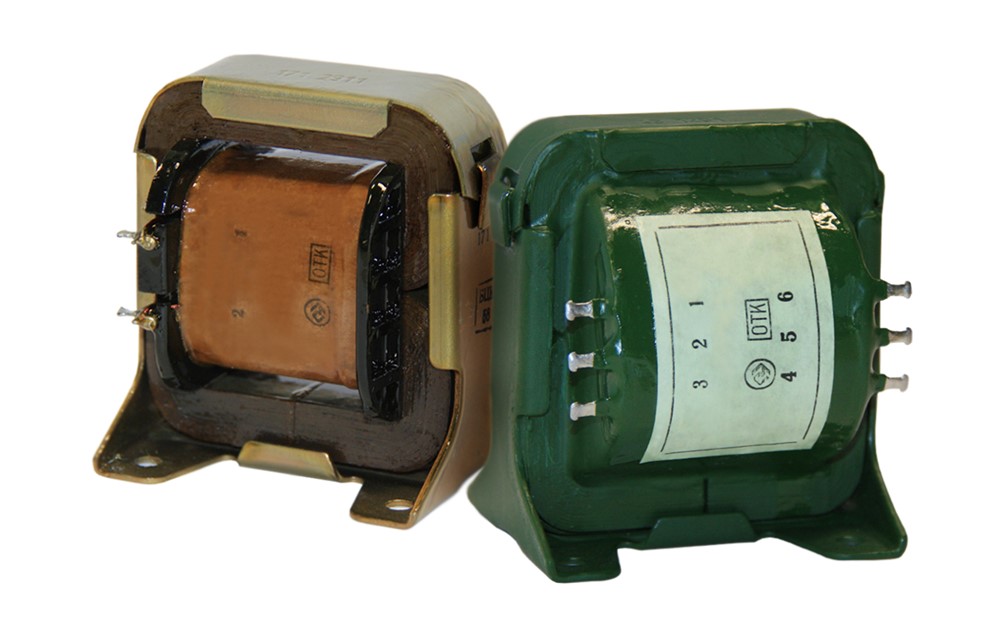

Дроссель Д171

Дроссели фильтров выпрямителей типа Д предназначены для работы в источниках питания радиоэлектронной аппаратуры. Дроссели изготавливаются в климатических исполнениях УХЛ (умеренного и холодного климата) и В (всеклиматическое) по ГОСТ 20.39.404-81. Технические условия: ОЮ0.475.000ТУ.  Также выпускаются дроссели с литерой «Н» (например Д48-Н), добавляемой к номеру через дефис. Такие дроссели имеют две одинаковые симметричные обмотки, которые могут соединяться последовательно для получения максимальной индуктивности либо параллельно для увеличения рабочего тока.

Дроссели имеют различные электрические схемы:

• Дроссели Д1-Д69 имеют две обмотки: основную (выводы 1-2) и компенсационную (выводы 3-4-5- 6),
• Дроссели Д101-Д179 имеют одну обмотку,
• Дроссели Д1Н-Д69Н, Д101Н-Д179Н имеют две одинаковые обмотки,
• Дроссель Д60 имеет три одинаковые обмотки.

Компенсационная и другие обмотки могут соединяться последовательно с основной, чтобы направления их намагничивающих сил совпадали (согласное соединение) или были направлены встречно (несогласное соединение). При согласном соединении индуктивность дросселя увеличивается, при несогласном - уменьшается. Обмотки дросселей могут соединяться также и параллельно. При этом индуктивность и сопротивление постоянному току обмоток пропорционально уменьшаются, а допустимый ток подмагничивания увеличивается.

Основные технические характеристики дросселей фильтров выпрямителей низкочастотных типа Д по ОЮ0.475.000 ТУ:

• Индуктивность при номинальном токе - от 0,00015 до 40Гн;
• Номинальный ток подмагничивания - от 0,02 до 25А;
• Допустимая величина переменного напряжения - от 0,1 до 35В;
• Рабочий потенциал - не более 500В;
• Диапазон частот - от 50 до 1000Гц.
