Анкер грунтовый травмобезопасный с отверстиями для растяжек на ребре жесткости АНТЕХ

Анкер грунтовый травмобезопасный АНТЕХ™ с отверстиями для растяжек на ребре жесткости предназначен для крепления растяжек раскрепляющих устройств различных модификаций, растяжек крепления лестниц ЛУСК (ЛУС), растяжек крепления щитов переносной быстромонтируемой крепи ТЕХНОКРЕПЬ™, растяжки блочно-канатного подъемного устройства. Возможно применение анкера для крепления троса лебедки устройства для вытаскивания автомобилей, выравнивания опор, натяжения проводов и т. п. Анкер изготавливается в четырех исполнениях для установки в грунтах различных типов:

• грунт средней и высокой плотности;
• грунт низкой и средней плотности;
• мерзлый грунт и асфальтовое дорожное покрытие.

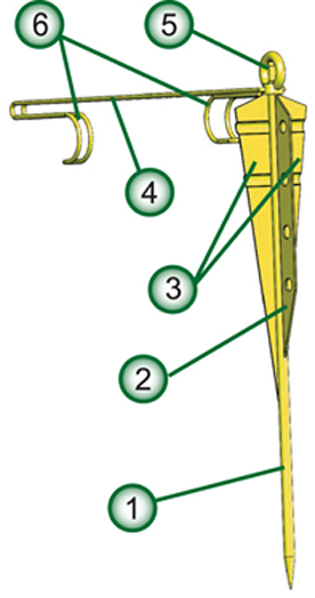

Анкер содержит стержень 1 из углеродистой стали с несъемным закаленным острием и лемехами 3 клиновидной формы. Внешний вид анкера в рабочем положении. На стержне 1 анкера с помощью сварки закреплена пластина 2 с отверстиями для крепления карабинов растяжек, распределенными вдоль стержня 1. Пластина 2 выполняет также функции ребра жесткости, которое предотвращает изгиб стержня и боковое смещение анкера в грунте в результате натяжения растяжек. Анкер полностью оцинкован. Анкер снабжен кожухом-держателем 4, который предотвращает травмирование работников об острие стержня при хранении и транспортировке и выполняет функции держателя для предотвращения травмирования рук работников при погружении (забивании) анкера в грунт. Кожух-держатель 4 шарнирно соединен с оголовком 5 стержня 1 во избежание потери во время хранения, транспортирования и эксплуатации. Кожух-держатель 4 снабжен крючьями 6 для намотки каната растяжки. Оголовок 5 анкера выполнен из вязкого металла для предотвращения образования осколков в результате ударов, наносимых при погружении анкера в грунт и травмирующих глаза. Для обеспечения возможности переноски на плече анкер снабжен ременной петлей. Анкер АНТЕХ™, установленный в грунте с кожухом-держателем, поднятым для обозначения места установки анкера (фото 2).
