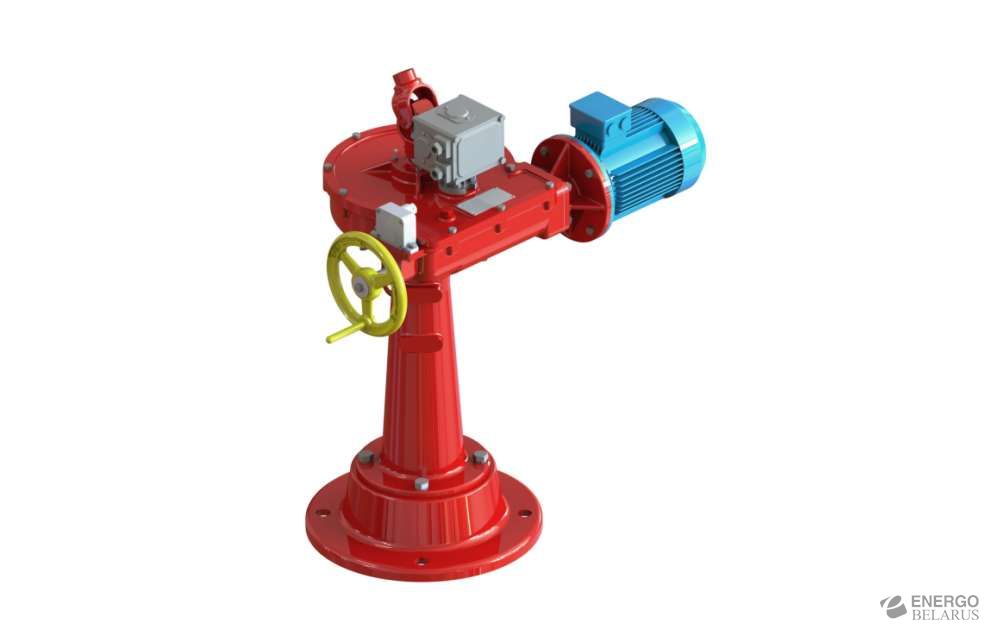

Электропривод колонковый серии 824
Характеристики
| Производитель | БКЗ |
| Страна производитель | Россия |
Колонковые электроприводы серии 824 предназначены для дистанционного управления запорной и регулирующей арматурой в условиях эксплуатации, не допускающих применять встроенные электроприводы.
Изготовление колонковых электроприводов и оснащение ими выпускаемой арматуры делает возможным:
- сокращение сроков отгрузки заказов;
- осуществление поставок продукции (арматуры и приводов) с гарантией от одного производителя.
ТУ 28.14.20-006-15365247-2016
Установочное положение колонкового электропривода: на колонке (кронштейне). Применяется для управления арматурой с DN 32 и более.
В зависимости от места нахождения арматуры по отношению к электроприводу (сверху или снизу) устанавливается шарнирная муфта.
Состоит из одноступенчатого червячного редуктора, электродвигателя, узла блокировки ручного управления, коробки концевых и путевых выключателей, вал с шарнирной муфтой.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 3 по ГОСТ 15150-69.<
Электроприводы позволяют осуществлять:
- Закрытие, открытие, остановку в любом промежуточном положении запорного устройства арматуры со щита управления и в ручном режиме.
- Автоматическое отключение электродвигателя:
- при достижении запорным или регулирующим устройством заданных граничных положений;
- в крайних положениях и промежуточном положении в момент хода запорного элемента при достижении крутящего момента на приводном валу выше заданного.
- Местное и дистанционное указание положения запорного устройства.
- Электрическую блокировку электродвигателя при ручном управлении арматурой.
- Дистанционную сигнализацию.
Управление электроприводами осуществляется согласно электрическим схемам.
При управлении в ручном режиме закрытие арматуры осуществляется посредством вращения маховика вправо, открытие арматуры - вращением маховика влево. Передача движения происходит через червячную передачу при помощи валика.
Условия эксплуатации в закрытых помещениях при следующих условиях:
- Температура окружающей среды: до 40 °С.
- Воздушная среда: невзрывоопасная.
- Высота над уровнем моря: до 1000 м.
- Относительная влажность:
- не более 80% при 20 °С;
- не более 50% при 40 °С.
Для получения данных о положении рабочего устройства:
- Запорная арматура комплектуется концевыми выключателями ВКО-31, ВКО-32, ВКО-35.
- Регулирующая арматура комплектуется механизмами сигнализации положения МСП-1-1, МСП-1-2 и МСП-1-3.
Выбор устройства осуществляется в зависимости от числа оборотов втулки шпинделя, необходимого для перемещения запорного или регулирующего органа из одного крайнего положения в другое.
