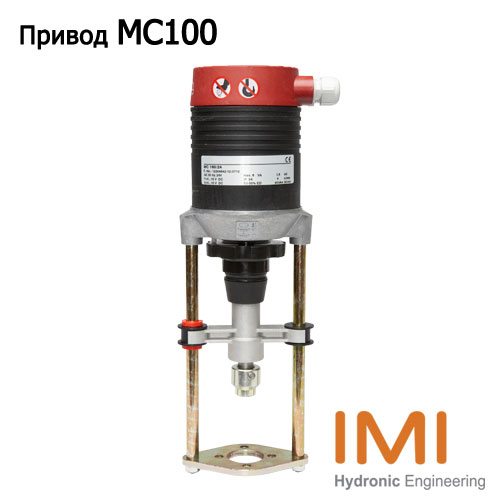

Ýëåêòðîïðèâîä ÌÑ161

Простой ввод в эксплуатацию

Автоматическое измерение и настройка длины хода штока, а так же отключение в конечном положении в зависимости от нагрузки, помогает сократить время необходимое для в ввода в эксплуатацию и защищают клапан и привод от перегрузок.

Простой поиск неисправностей

Маховик для ручного управления позволяет легко находить неисправности.

Простое техническое обслуживание

Крышка корпуса привода просто снимается (без винтов), и параметры можно легко изменить на месте эксплуатации.

Область применения: Для пропорционального или 3-точечного регулирования.

Электрическое напряжение:

• TA-MC100/24: 24 В перем. /пост. тока* ±10%
• TA-MC100/230: 230 В перем. тока +6%, -10%
• TA-MC100/115: 115 В перем. тока +6%, -10%
• Частота 50-60 Гц ±5%

*) DC – постоянный ток.

Энергопотребление:

• TA-MC100/24: 6 ВА
• TA-MC100/230/115: 12 ВА

Входной сигнал:

• 0(2)-10 В пост. тока, Ri ~77 kΩ
• 0(4)-20 mA, Ri ~510 Ω.

Направление сигнала и начальное положение регулируется микровыключателями.

• 3-точечный.

Выходной сигнал: 0-10 В пост. тока, макс. 8 мА, мин. 1,2 кОм.

Гистерезис: 0,15 или 0,5 В

Отклонение:

• Электрическое: 0,04 В пост. Тока
• Механическое: 0,095 мм

Скорость перемещения штока: 1.9, 4, 9, 12 s/mm

Развиваемое усилие: 1000 Н

Рабочий режим: S3-50% ED c/h 1200 EN 60034-1

Концевой выключатель:

• Срабатывает при заданной нагрузке
• Автоматическое адаптирование к ходу штока клапана.

Температура:

• Макс. температура окружающей среды: 60°C
• Мин. температура окружающей среды: 0°C

Степень защиты: IP 54

Класс защиты: (согласно EN 60730) 24V: III 230V: II 115V: II

Ход штока: 20 мм

Настройки:

• Автоматическое обнаружение обрыва провода.
• Автоматическое обнаружение заблокированного клапана.

Подключение питания: 24 В перем. тока, 230 В перем. тока и 115 В перем. тока: привод с клеммой

Соединение с клапаном: Простое крепление к клапану с помощью винтов M8. Для некоторых типов клапанов может потребоваться адаптер, см. раздел Аксессуары.

Масса: 2,5 кг

Цвет: Черный корпус и красная крышка.

Маркировка: TA, артикул, наименование изделия и технические данные.

Варианты привода:

— Блок концевых выключателей 1):

?2 выключателя (WE1/WE2), беспотенциальные, с плавным регулированием.

?Номинальная нагрузка: 8 A / 250 В перем. тока, 8 A / 30 В пост. тока.

?Напряжение: макс. 400 В (VAC) переменного тока, макс. 125 В (VDC) постоянного тока

— Класс защиты: IP 65

— Выходной сигнал 1): X=0(4)…20 мА

— Адаптер для установки на клапана сторонних производителей

1) Концевой выключатель и выходной сигнал 0(4)…20 мА не взаимосвязаны
