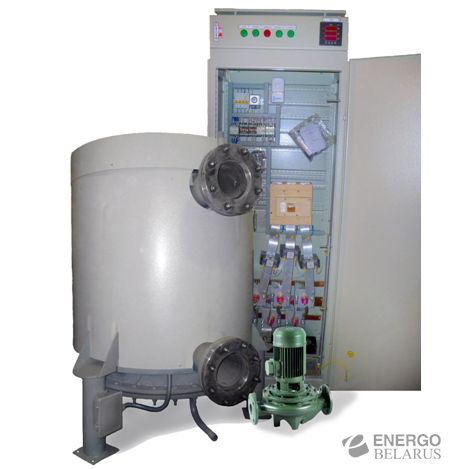

Котел электрический водогрейный КЭВ-Т-250/0,4 тэновый

Электрические водогрейные котлы КЭВ-Т предназначены для применения в системах отопления с принудительной циркуляцией и системах горячего водоснабжения жилых и общественных зданий.

Котлы КЭВ-Т не подлежат регистрации в органах Ростехнадзора.

Характеристики:

Параметры	КЭВ-Т-250/0,4
Максимальная мощность, кВт	250
Теплопроизводительность, Гкал/час	0,215
Номинальный ток, А	375
Давление	рабочее 2-6 кг/см2   (0,2-0,6 МПа), расчетное 10 кг/см2 (1 МПа)
Напряжение сети трехфазного тока частотой 50Гц +10%; -15%, В	380
Плавное регулирование мощности	1…100 % (тиристорное)
Температура воды	95 °С (max 115 °С)
КПД	98 %
Габариты блока котла, мм	700х900х1600
Габариты шкафа управления, мм	400х600х2000
Масса блока котла, кг	250
Масса шкафа управления, кг	150

Срок службы – 30 лет Принцип работы электрокотла заключается в нагреве воды при помощи тэнов. Конструктивно электрокотел представляет собой сосуд цилиндрической формы, который является водогрейной камерой. Внутри сосуда расположен блоки тэнов (ТЭНБ-24). К тэнам подводится напряжение трехфазной электрической сети 380В 50Гц. Схема автоматики позволяет поддерживать постоянную выбранную температуру воды в водогрейной камере. В схеме автоматики предусмотрена защита, действующая на отключение электрокотла при перегреве котла (при выпуске котел настроен  на 100 0С) . Предусмотрена световая сигнализация наличия напряжения на вводе (ввод №1, №2, №3), включения нагрева. При аварии: перегрузка по току, перегреву,  отсутствию наличия потока теплоносителя - включается соответствующая световая и звуковая сигнализация. Дополнительно возможно подключить датчик температуры в помещении связанный с автоматикой котла, и с помощью автоматики управления данным котлом осуществлять регулировку температуры и мощности в зависимости от температуры наружного воздуха по заданному отопительному графику, т. е. производит так называемое «погодное регулирование». Управление электрокотлом осуществляется от шкафа управления, в котором смонтированы автомат защиты, тиристоры (симисторы) и схема автоматики. В силовой цепи предусмотрены приборы контроля токовой нагрузки и напряжения, а также защиты, действующие на отключение электрокотла при перегрузках и коротких замыканиях. Предусмотрена световая сигнализация наличия напряжения, включения нагрева, включения насоса, аварии (перегрузки по току и перегреву), а также перевода щита управления в режим дистанционного управления.
