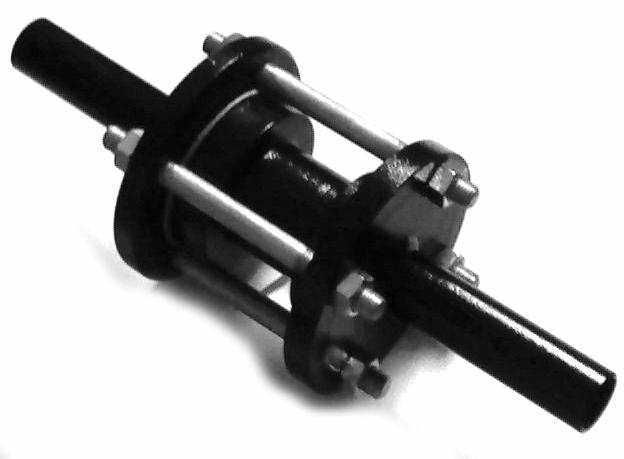

Монтажный узел для ПРПм Ду 50
Характеристики
Монтажный узел (комплект монтажных частей в сборе) предназначен для установки первичных преобразователей расхода типа ПРПм и ПРП на трубопровод.
Комплектность монтажного узла:
- вставка* – 1 шт.
- шпилька – 4 шт. или для ПРП болт – 8 шт.
- гайка – 8 шт.
- прокладка-компенсатор – 2 шт.
- фланцы с прямолинейными участками
Примечание:
* - предназначена для установки вместо ПРПм или ПРП на время поверки и ремонта
Габаритные, установочные и присоединительные размеры для ПРПм
|
ОбозначениеDу, мм |
L, мм |
L1, мм |
L2, мм |
d1, мм |
D, мм |
Прямолинейные участки | |
|
Dу до ППР |
Dу после ППР | ||||||
|
Ду 50 |
610 |
253 |
253 |
57 |
160 |
5 |
5 |
