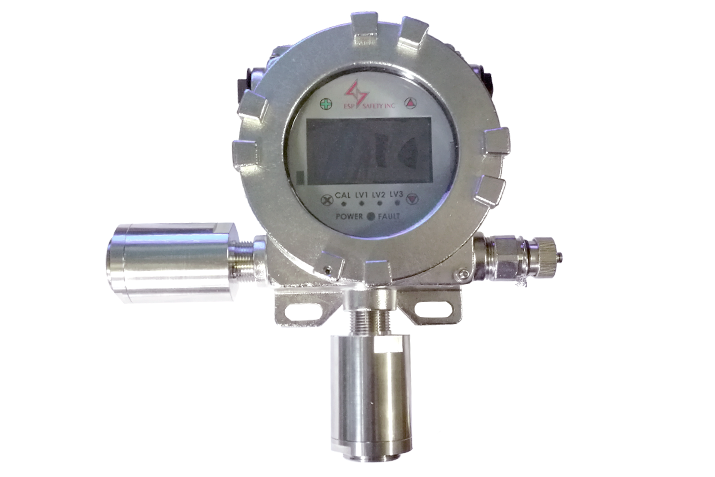

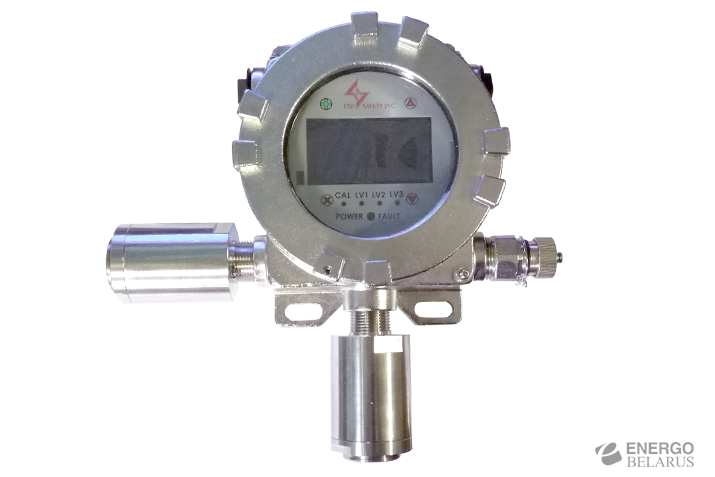

ГАЗОАНАЛИЗАТОР VECTOR
Характеристики
| Артикул | 0050851 |
Газоанализаторы Vector обеспечивают высокий уровень противоаварийной защиты и соответствие методов контроля загазованности на объекте эксплуатации современным требованиям обеспечения безопасности и надежности.
Газоанализаторы Vector являются стационарными приборами непрерывного действия. За счет наличия двух вводов газоанализаторы Vector позволяют без дополнительных аксессуаров подключить 2 ПГУ.
Область применения:
- Морские платформы
- Наземные сооружения
- Грузовые танкеры, грузовые и другие суда
- Оборудование для переработки и хранения СПГ / СНГ
- Нефтегазовые нефтеперерабатывающие заводы
- Нефтехимические заводы
- Газ и электроэнергетика
Особенности и преимущества:
- Яркий экран на органических светодиодах с диагональю 2,7” и разрешением 128×64 px обеспечивает одновременное отображение различных данных, включая данные о концентрации газа, аварийных уровнях, неисправностях и рабочих режимах.
- Стандартными каналами передачи данных являются аналоговый канал 4-20мА HART, RS‐485 Modbus RTU и 4 реле.
- Простая калибровка детектора на месте посредством полевого коммуникатора HART и магнитным ключом. Реализуемые функции управления магнитным ключом:
- Возможность изменить уставки порогов
- Возможность произвести тестирование 1 и 2 токового выхода
- Настройка даты и времени
- Просмотр журнала событий
- Изменение адреса Modbus и скорости передачи данных
- Сброс фиксации реле
- Калибровка нуля
- Калибровка по одной или двумя точкам с указанием концентрации подаваемой ПГС
- Журнал регистрации событий сохраняется внутриплатным ЗУ и доступен через RS‐485 Modbus RTU.
- Возможность подключения двух ПГУ (не требует дополнительных аксессуаров — присутствует 2 ввода для датчиков).
- Конструкция из нержавеющей стали, взрывзащищенный корпус.
- Три светодиодных индикатора для режима сигнализации, четвертый для режима калибровки.
Технические характеристики:
| Название | Значение |
| Материал | Нержавеющая сталь (тип 316) |
| Кабельный ввод | ¾” NPT 2 ввода для преобразователей ПГУ-903У 2 ввода для внешней проводки 1 ввод для HART |
| Габаритные размеры | 191мм х 143мм х 109мм |
| Вес газоанализатора Vector (без ПГУ) | 5,80 кг |
| Маркировка взрывозащиты | Газоанализатор Vector: 1 Ex db [ia Ga] IIC T4 Gb X (для температуры от минус 60 до плюс 85 оС,) 1 Ex db [ia Ga] IIC T6 Gb X (для температуры от минус 60 до плюс 75 оС), Преобразователи: ПГО-903У, ПГТ-903У: 1 Ex db ib mb IIC T6 Gb (для температуры от минус 60 до плюс 75 оС), 1 Ex db ib mb IIC T4 Gb (для температуры от минус 60 до плюс 85 оС,) ПГЭ-903У, ПГФ-903У: 1 Ex ib mb IIC T6 Gb |
| Напряжение на входе | +24 В постоянного тока (DC) (+18 до 32В DC) |
| Потребляемая мощность | 4,3 Вт – режим ожидания; 5,3 Вт – при срабатывании сигнализации12,0Вт – с включенным нагревателем (температура ≤ -30°С) |
| Сигнал вывода от блока управления Vector | 2х+4-20мА аналоговый вывод промышленного стандарта Для нормальных условий эксплуатации сигнал вывода будет меняться от 4 до 20 мА, где 4 мА будет соответствовать минимальному определяемому сигналу, а 20 мА – полному диапазону измерений. Цифровой интерфейс RS-485 протокола Modbus RTU |
| Сигнальные реле | Допустимая мощность на контактах 1А, 0-60 В DC/В АС пик, 0,75 А 3 сигнальных реле, программируемых пользователем (заводские установки: NO (Нормально открытое)) 1 программируемое реле состоянии отказа (заводские установки: NC (Нормально закрытое)) Все реле имеют программируемые настройки, такие как задержка, удерживание, NO/NC, Порог увеличения/уменьшения |
| Время срабатывания сигнализации | не более 10 с |
| Время начальной загрузки и прогрева | 10 минут |
| Типы преобразователей | Электрохимический: ПГЭ-903У Инфракрасный: ПГО-903У фотоинизационный: ПГФ-903У термокаталитический: ПГТ -903У |
| Диапазон влажности | До 100%, без образования конденсата (выдерживает относительную влажность до 100% в течение короткого периода) |
| Рабочая температура | При использовании преобразователей: ПГЭ-903У от минус 60 до плюс 75 оС ПГО-903У от минус 60 до плюс 85 оС, от минус 60 до плюс 75 оС (для температурного класса Т6) ПГФ-903У от минус 40 до плюс 75 оС ПГТ -903У от минус 60 до плюс 85 оС, от минус 60 до плюс 75 оС (для температурного класса Т6), при удаленном подключении от минус 60 до плюс 90 оС При удаленном подключении преобразователя ПГУ-903У, температура эксплуатации для трансмиттера Vector не зависимо от типа сенсора от минус 60 до плюс 85 оС, при этом температура эксплуатации преобразователя зависит от типа сенсора и соответствует указанным выше диапазонам. |
| Температура хранения | -60°С до +85°С |
| Погрешность | Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10°С должны быть не более 0,2 в долях от пределов допускаемой основной погрешности. |
| Класс защиты | IP66/67 |
| Защита от радиочастотных помех/ электромагнитных излучений | EN50081-1/ Класс В Е>50270 *Работает без помех от кодированной переносной радиостанции 5 Вт (передача) на расстоянии 1 м. |
| Оповещатели (Светодиодные индикаторы) | Одновременно показывает концентрации газа, уровни сигнализации, неисправности и рабочие режимы. Трехцветный индикатор состояния показывает рабочий режим, неисправность и присутствие газа. Три светодиодных индикатора для срабатывания сигнализации Четвертый светодиодный индикатор показывает устройства в режиме калибровки. |
| Отображаемая информация (OLED –дисплей с подсветкой) | Данные преобразователя ПГУ-903У непрерывного действия Три светодиодных индикатора для срабатывания сигнализации Тип газа Единицы измерения Три установленных порога срабатывания сигнализации Графический дисплей для отображения изменений концентрации газа за последние 3 минуты |
| Гарантия | 5 лет |
Комплект поставки:
- Руководство по эксплуатации газоанализатора Vector
- Набор крепежных деталей (болты, гайки, шайбы и т.д.). В комплекте: 4 болта 3/8” x 1-1/2” с гайками и шайбами
- Магнитный ключ, деталь № 611-0005
- Сертификаты, свидетельства и др
- ПО
