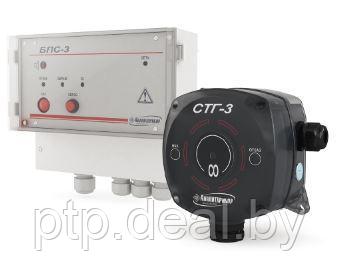

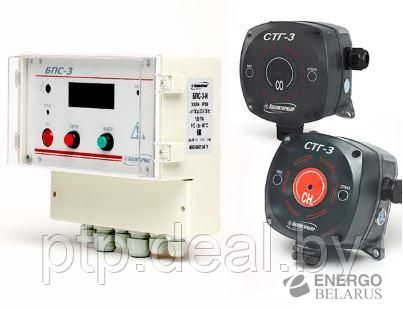

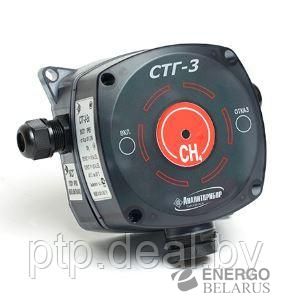

Сигнализатор загазованности СТГ-3 - шлейфовый газосигнализатор токсичных и горючих газов
Характеристики
| Страна производитель | Россия |
Сведения об оборудовании
- контроль параметров атмосферы (CO, H2S, SO2, Cl2, NH3, NO2, HCl, O2)
- световая/звуковая сигнализация
- шлейфовое соединение датчиков
- цифровой выход RS485 (СТГ-3-И)
- температурный диапазон от -40 до +50 оС
- степень пылевлагозащиты - IP66
Описание
Принцип действия - электрохимический или термохимический Тип газоанализаторов - стационарный Способ забора пробы - диффузионный Режим работы - непрерывный
Предназначен для обеспечения безопасности персонала бытовых, административных, общественных и производственных предприятий от вредного воздействия газовой среды (отравление токсичным газом, избыток/недостаток кислорода, риск подрыва взрывоопасных смесей).
Область применения
- контроль атмосферы промышленных и коммунально-бытовых помещений, оборудованных системами отопления, холодильных установок, гаражей и автопаркингов, предприятий теплоэнергетики, коллекторов и тоннелей
- горводоканалы и другие промышленные объекты, где возможны утечки токсичных и горючих газов
Отличительные особенности
- шлейфовое соединение датчиков (4-проводная линия для 2-пороговых систем, 3-проводная для однопороговых)
- возможность одновременного контроля токсичных и горючих газов в произвольной комбинации
- возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК или 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности)
- возможность передачи информации о концентрации контролируемых газов по RS485 с адресным указанием датчика для СТГ-3-И
- длина линии связи до 1000 м
- световая (для всех) и звуковая (для модификации СТГ-3-И) сигнализация по месту установки датчиков
- возможность демонтажа датчика без нарушения целостности шлейфа
- коробки соединительные КСГ и КСГИ позволяют, не производя демонтажа сигнализаторов, осуществлять градуировку сигнализаторов при помощи ключа «iButton» по месту их установки.
- СТГ-3-И может изготавливается по заказу без звуковой сигнализации, а также с использованием зажимных винтов из нержавеющих металлов. Данная функция применима на объектах с повышенной агрессивной средой (птицефабрики, свинокомплексы и т.д.)
ВНИМАНИЕ!!! При покупке сигнализатора СТГ-3 необходимо также приобрести Коробку соединительную, которая не входит в комплект поставки прибора.
Характеристики
| Наименование | Контролируемый компонент | Диапазон измерения, мг/м3 | Порог 1, мг/м3 | Порог 2, мг/м3 | Время срабатывания сигнализации, с |
| СТГ-3-СО СТГ-3-И-СО | СО | 0 – 200 | 20 | 100 | 30 |
| СТГ-3-H2S СТГ-3-И-H2S | H2S | 0 – 40 | 10 | 40 | 30 |
| СТГ-3-SO2 СТГ-3-И-SO2 | SO2 | 0 – 20 | 10 | 20 | 30 |
| СТГ-3-Cl2 СТГ-3-И-Cl2 | Cl2 | 0 – 25 | 1 | 5 | 30 |
| СТГ-3-NH3-20 СТГ-3-И-NH3-20 | NH3 | 0 – 600 | 20 | 60 | 60 |
| СТГ-3-NH3-500 СТГ-3-И-NH3-500 | NH3 | 200 – 2000 | - | 500 | 60 |

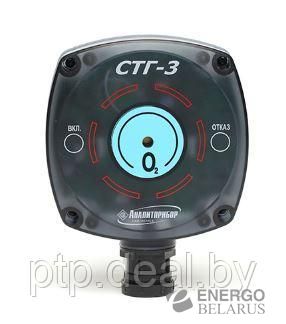

| СТГ-3-O2 СТГ-3-И-O2 | O2 | 0 – 30 % об | 18 %об | 23 %об | 30 |
| СТГ-3-NO2 СТГ-3-И-NO2 | NO2 | 0 – 10 | 2 | 10 | 30 |
| СТГ-3-HCl СТГ-3-И-HCl | HCl | 5 – 30 | 5 | 5 | 60 |
| СТГ-3-Eх СТГ-3-И-Eх | * | 0 – 50 % НКПР | 10 | 20 | 15 |
| СТГ-3-CО2 СТГ-3-И-CО2 | СО2 | 0 – 4 % об 0 – 10 % об 0 – 20 % об | 0,50 1,25 2,25 | 1,0 2,5 5,0 | 5 |
| СТГ-3-фреоны СТГ-3-И-фреоны | фреоны | 0 - 3000 |
*– метан (СН4), пропан-бутановая смесь, пропан (С3Н8), бутан (С4Н10), природный газ, пары бензинов, пары дизельных топлив, пары растворителей, пары ацетона, пары нефраса
Дополнительные технические характеристики
| Характеристики | Значения |
| Напряжение питания | от источника постоянного тока с выходным напряжением 10 до 36 В или от блока питания и сигнализации БПС-3, БПС-3-И |
| Потребляемая мощность | СТГ-3-Ех, СТГ-3-И-Ех - 3 Вт, остальные 2 Вт |
| Способ передачи данных о загазованности
|
для СТГ-3-И: посредством RS485 (протокол Modbus) для СТГ-3: посредством оптоэлектронного реле на каждый из порогов (40 В, 0,2 А) |
| Диапазон температуры окружающей среды
|
от -40 ºС до +50 ºС от -20 ºС до +50 ºС (для модификаций СТГ-3-О2, СТГ-3-И-О2) |
| Степень защиты от влаги и пыли | IP65 (в сборе с соединительной коробкой) |
| Габаритные размеры, мм / масса | 200х135х180 / 0,8 кг |
| Длина линии связи | до 1000 м |
| Кабель для монтажа
|
для СТГ-3-ХХ: КВВГЭ 4х1,5 (или аналогичный с наружным диаметром от 9 до 14 мм) для СТГ-3-И-ХХ: МКЭШВ 2х2х1,5 (или аналогичный с наружным диаметром от 9 до 14 мм) |
| Срок службы датчика | 3 года |
