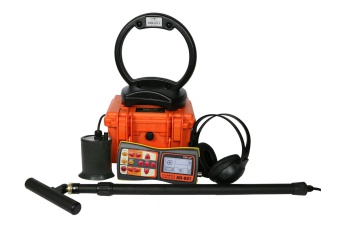

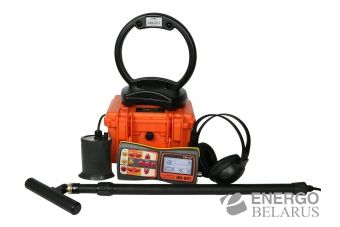

Кабеледефектоискатель Успех АТГ-525.60Э
Характеристики
| Производитель | ТЕХНО-АС |
| Страна-производитель | Россия |
| Артикул | 00-00003312 |
Комплект с интеллектуальным алгоритмом выявления дефектов и генератором средней мощности.
Назначение
- Поиск кабеля пассивным методом.
- Определения мест повреждения кабеля акустическим и электромагнитным способом.
- Проведения работ по поиску скрытой проводки.
- Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 6 м.
Рекомендуемые области применения
- Электроэнергетика
Характеристики:
Приемник "АП-027"
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Генератор "АГ-144.1"
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерыв» «SIN» «_П_» «SIN» «3 част.» «УДАР» | |
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В | ||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | 220 330 140 | |
| Выходная мощность, Вт | ||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока | От 7,5 до 120 От 45 до 180 От 18 до 72 | |
| Допустимое сопротивление нагрузки | Любое (0…∞) | |
| Согласование с нагрузкой | Автоматическое | |
| Источники питания | Встроенный акк.комплект Сетевой блок питания | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,5 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
| Класс климатической защиты | IP54 | |
Электромагнитный датчик "ЭМД-247"
| Тип преобразователя | Резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
Датчик акустический "АД-327"
| Габаритные размеры прибора, не более, мм | 120х135 |
| Масса, не более, кг | 1,7 |
Индукционная антенна "ИЭМ-301.3"
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Состав комплекта
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник "АП-027" | 1 шт. |
| 2 | Генератор "АГ-144.1" | 1 шт. |
| 3 | Головные телефоны | 1 шт. |
| 4 | Датчик электромагнитный "ЭМД-247" | 1 шт. |
| 5 | Комплект акустического датчика "AD-327" | 1 шт. |
| 6 | Кабель АГ144.02.020 | 1 шт. |
| 7 | Кабель AG144.02.060 | 1 шт. |
| 8 | Кабель АГ120.02.050 | 1 шт. |
| 9 | Антенна индукционная "ИЭМ-301.3" | 1 шт. |
| 10 | Держатель для приемника АП-027.00.010 | 1 шт. |
| 11 | Кабель АГ105.02.020 | 1 шт. |
| 12 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 13 | Штырь заземления АГ110.02.004 | 2 шт. |
| 14 | Источник питания ENP-120-12 | 1 шт. |
| 15 | Крестовая отвертка | 1 шт. |
| 16 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 17 | Батарейки для приемника (AA) | 4 шт. |
| 18 | Сумка для антенны "ИЭМ-301.3" Чехол 53107 | 1 шт. |
| 19 | Сумка для генератора "АГ-144.1" Чехол 53187 | 1 шт. |
| 20 | Сумка для электромагнитного датчика "ЭМД-247" Чехол 53186 | 1 шт. |
| 21 | Сумка для комплекта Чехол 53183 | 1 шт. |
| 22 | Руководство по эксплуатации | 3 шт. |
| 23 | Паспорт | 1 шт. |
