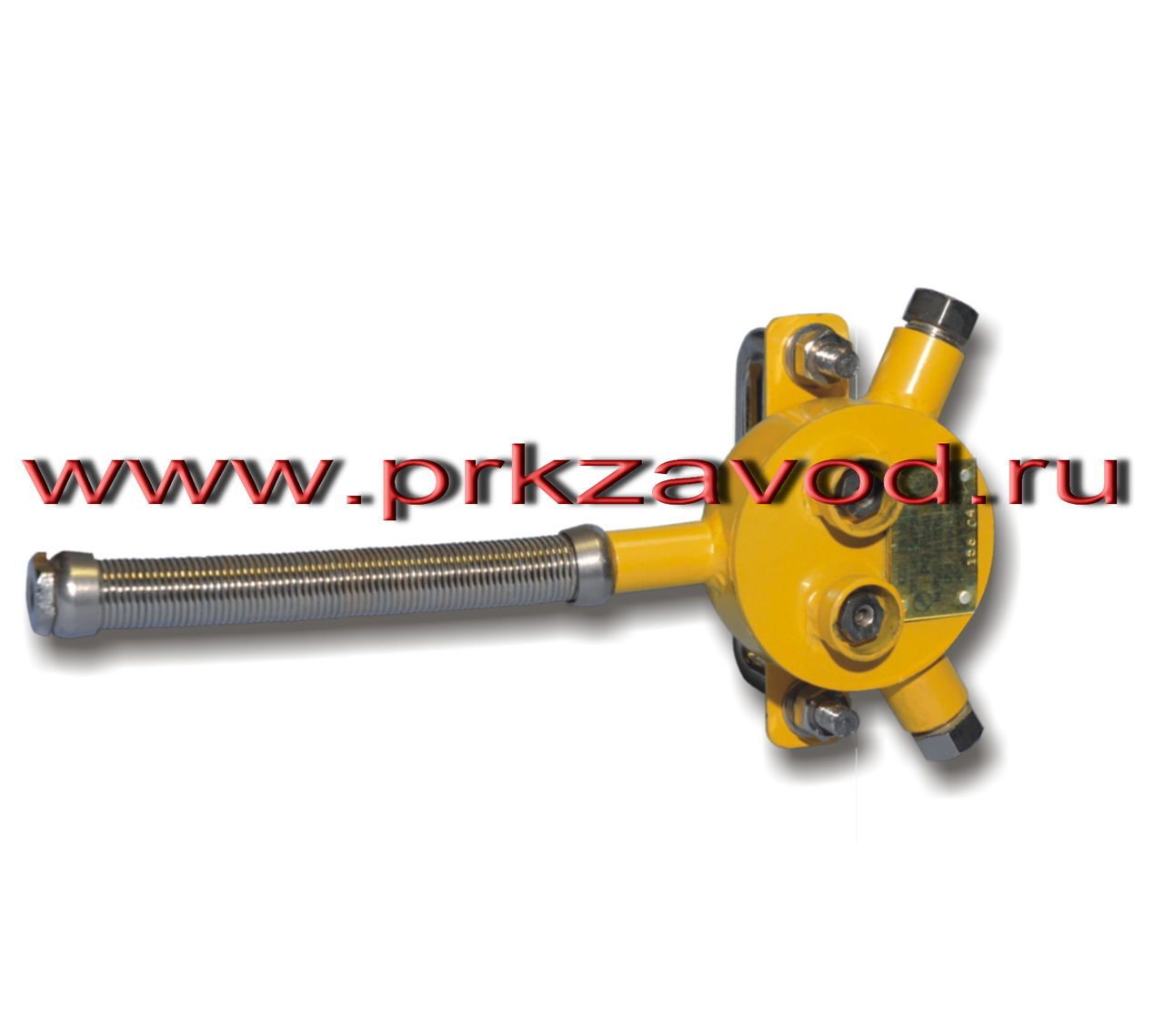

Датчик контроля схода ленты КСЛ-3П

Назначение

Датчик контроля схода ленты КСЛ-3 предназначен для контроля аварийного схода в сторону конвейерной ленты и выдачи сигнала в систему дистанционного или автоматизированного управления. Датчик может применяться на всех ленточных конвейерах, работающих в шахтах опасных по газу (метану) или угольной пыли, в соответствии с «Правилами техники безопасности в угольных шахтах» ПБ 05-618-03, а также на поверхности шахт в закрытых помещениях. Коммутирует только искробезопасные цепи.

Климатическое исполнение УХЛ и Т, категория размещения 5.

Код ОКП(ТН ВЭД) 31 4873(8536 50 150 9)

Область применения

• в шахтах, опасных по газу и пыли;

• на поверхности шахт, в закрытых помещениях.

Конструкция

В зависимости от конструктивного исполнения датчик выпускается в двух модификациях:

• КСЛ-3П – в пластмассовом корпусе;

• КСЛ-3М – в металлическом корпусе.

Функции

• Коммутирование схемы управления нормально открытым контактом;

• Коммутирование схемы управления нормально закрытым контактом.

Условное обозначение

КСЛ-3П.УХЛ5

КСЛ – датчик контроля схода ленты;

3П, 3М – модификация;

УХЛ – климатическое исполнение; 5 – категория размещения.

Условное обозначение при заказе и в документации другого изделия:

Датчик КСЛ-3М.УХЛ5 ТУ 12.00165497.056-95

Датчик контроля схода ленты в металлическом корпусе модификации 3М, климатическое исполнение УХЛ, категория размещения 5.

Комплектность

• датчик – 1шт;

• эксплуатационная документация (паспорт) – 1 шт.

Технические характеристики
