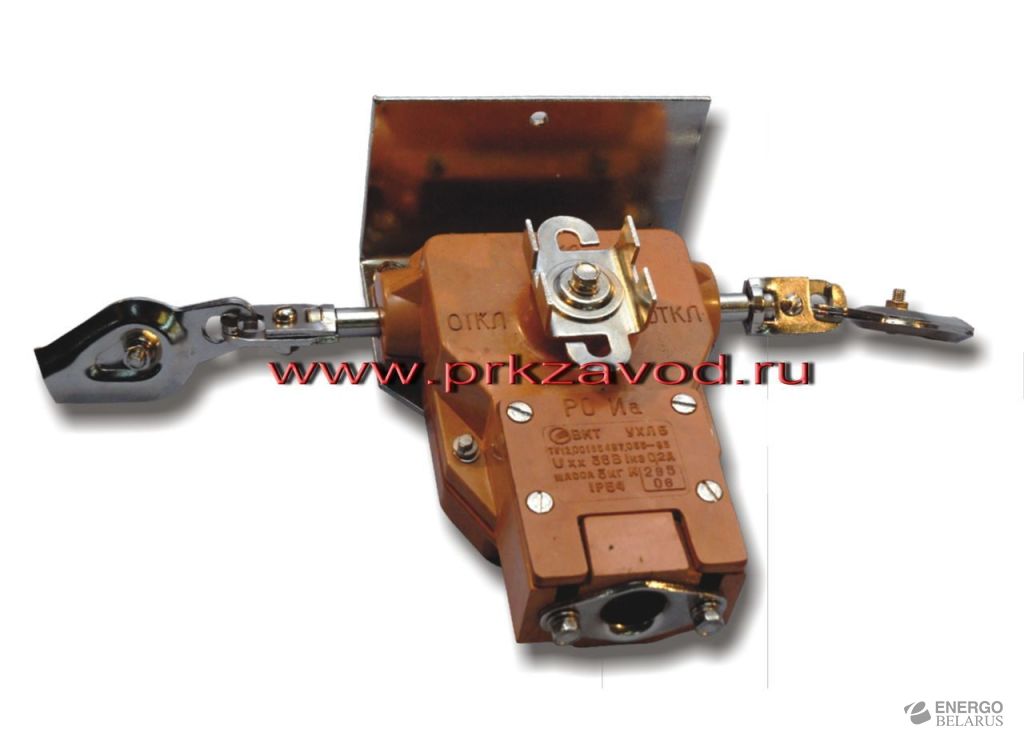

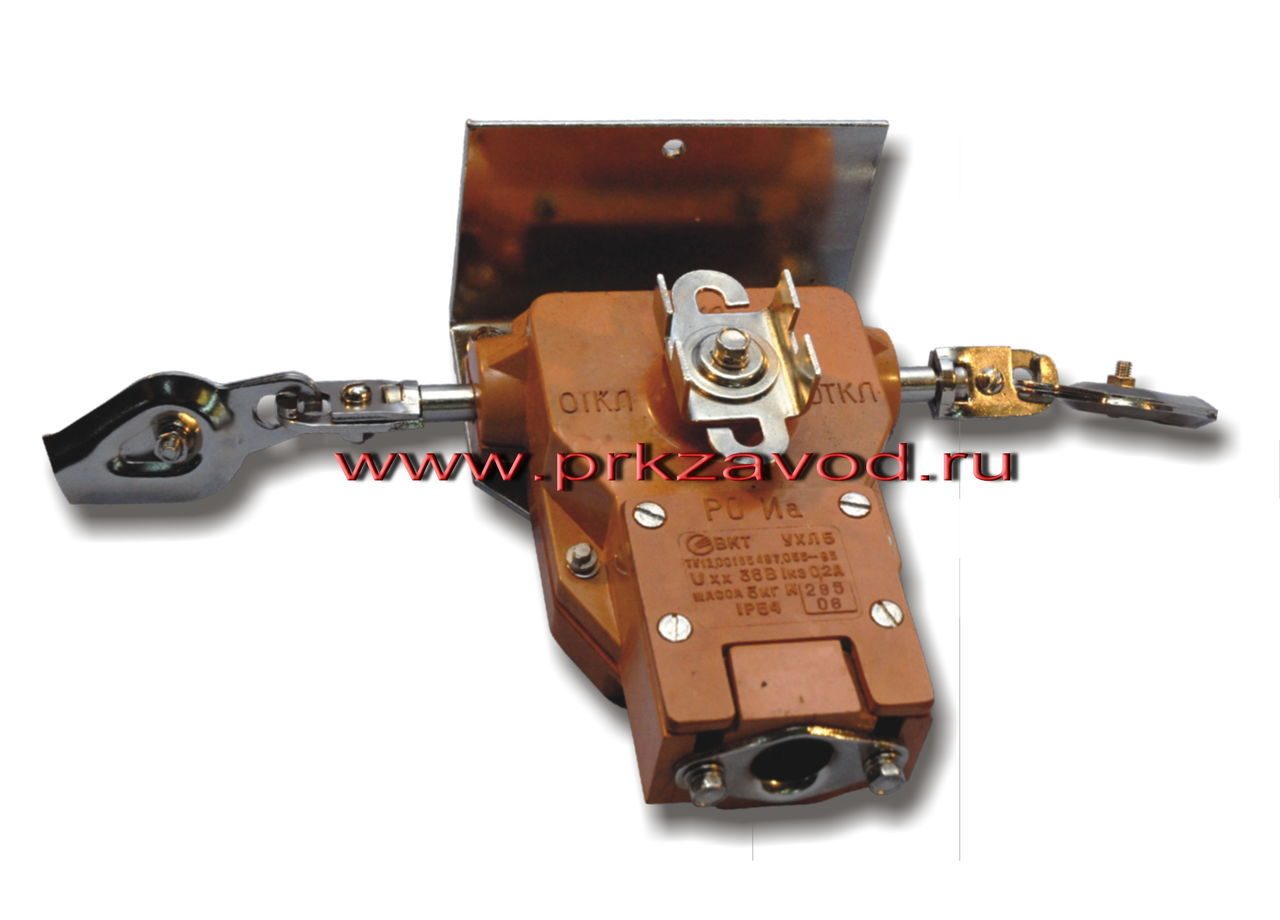

Выключатель кабель-тросовый ВКТ (КТВ-2)

Назначение

Выключатель кабель-тросовый ВКТ предназначен для экстренного прекращения пуска и экстренной остановки конвейерных приводов, в том числе грузолюдских и транспортных канатных дорог с мест их установки вдоль технологических линий.

Климатическое исполнение УХЛ, категория размещения 5

код ОКП(ТН ВЭД) 31 4873(8536 90 850 0).

ТУ 12.00165497.055-96

Область применения

В шахтах, в том числе опасных по газу(метану) и угольной пыли в соответствии с «Правилами безопасности в угольных шахтах» ПБ 05-618-03, где используются конвейерные линии.

Конструкция

Представляет собой пластмассовый корпус, в котором смонтированы шток привода, контактная группа и ручка местного управления. Контактная группа выключателя содержит магнитоуправляемый контакт (геркон) КЭМ-20 и постоянный магнит. В корпусе имеется кабельный ввод для кабелей с наружным диаметромот 10 до 20 мм. Для крепления троса предусмотрены специальные зажимы. Кабельный ввод уплотнен резиновым кольцом, позволяющим вводить до трех кабелей наружным диаметром до 10мм или одного кабеля диаметром до 22 мм. К крышке прикреплен ащитный стальной кронштейн, предохраняющий выключатель от механических повреждений и капежа.

Функции

• дистанционное управление без фиксации положения;

• дистанционное управление с фиксацией отключенного положения;

• местное управление с фиксацией отключенного положения.

• Условное обозначение при заказе и в документации другого изделия:

• Выключатель ВКТ.УХЛ5 ТУ 12.00165497.055-96

• Выключатель кабель-тросовый, климатическое исполнение УХЛ, категория размещения 5

Комплектность

• выключатель – 1шт;

• эксплуатационная документация (паспорт) – 1 шт;

• копия Разрешения Федеральной службы по экологическому надзору – по требованию;

• комплект инструмента – согласно паспорту.

Технические характеристики
