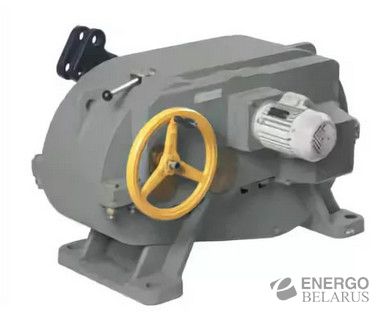

Механизм исполнительный МЭО-10000

Управляющее устройство МЭО-10000 общепромышленного назначения может быть успешно применено в самых различных областях, но прежде всего – для регулирования состояния рабочего органа в составе систем управления как полностью автоматического, так и полуавтоматического типов.

Также механизм может быть использован для дистанционного управления открытием и закрытием арматуры.

Управляющий механизм МЭО-10000 обладает следующими техническими особенностями:

• величина крутящего момента составляет 10 КН*м;
• мощность потребления тока – 0,9 КВт;
• суммарный вес конструкции не превышает 580 кг;
• время, необходимое для полного хода вала составляет 63 (или 160) секунды;
• полный ход выходного вала составляет 0,25 (или 0,63) об.;
• режим работы устройства – S4;
• если в маркировке используется буква К, то имеет место трехфазное питание, если буквы нет – то однофазное.

В стандартную комплектацию МЭО-10000 входит:

• привод ручного типа;
• тормозное устройство (механика);
• блок, сигнализирующий о текущем положении. Может быть применен различного вида – токового, реостатного или индуктивного;
• рычаг.

Изделие выпускается в различных модельных исполнениях. О технических особенностях его можно узнать из самой маркировки. Например, маркировка МЭО-10000/63И-0,25К означает:

• 10 000 – величина крутящего момента;
• 63 (160) – время на полный ход вала (в секундах);
• И (Р, У, М), ЦА – тип блока-сигнализатора (в данном случае он индуктивный);
• 0,25 (0,63) – полный ход вала;
• К (или без маркировки) – трехфазное или однофазное питание.

При эксплуатации в надлежащих условиях механизм обеспечивает долгую надежную работу:

• температурный режим эксплуатации – от минус 30 до плюс 50 градусов;
• не допускается прямое воздействие радиации (в том числе, и солнечной);
• обеспечивается класс пылевой и влагозащиты IP54;
• влажность окружающей среды – до 95%;
• не допускается эксплуатация в агрессивной среде, насыщенной парами и газами, которые могут повредить детали конструкции.
