Ìåõàíèçì èñïîëíèòåëüíûé ÌÝÎ 4000
Õàðàêòåðèñòèêè
| Íîìèíàëüíûé êðóòÿùèé ìîìåíò íà âûõîäíîì âàëó, N m | 4000 |
| Íîìèíàëüíîå âðåìÿ ïîëíîãî õîäà âûõîäíîãî âàëà, s | 63 |
| Íîìèíàëüíûé ïîëíûé õîä âûõîäíîãî âàëà, r | 0,25 |
| Ñòåïåíü çàùèòû IP | 54 |
| Ïîòðåáëÿåìàÿ ìîùíîñòü, Âò | 700 |
| Ìàññà, êã | 270 |
Однооборотное исполнительное устройство МЭО-4000 предназначается для применения его во всевозможных системах урегулирования полностью автоматического и полуавтоматического типа. В данном устройстве происходит преобразование электросигналов, поступающих со всевозможных устройств регулирования и управления в механическую приводную силу вала.

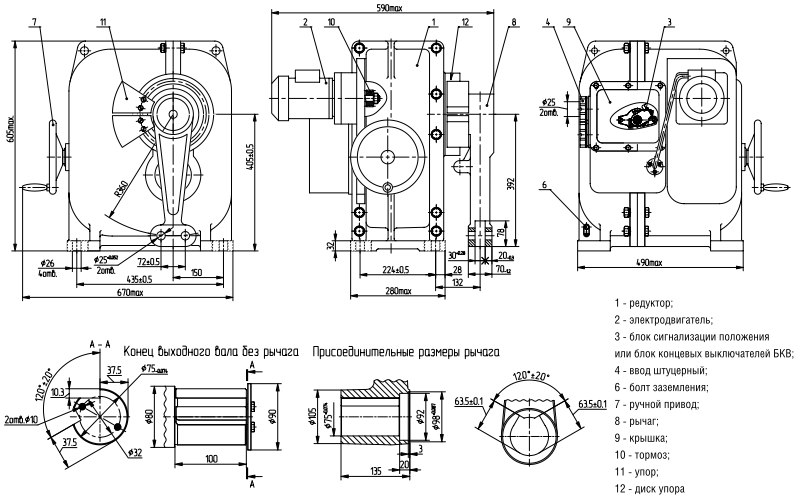

В стандартный состав этого устройства входит:
- блок, предназначенный для сигнализировании о текущем положении. Сигнализирующий блок может быть предложен заказчику в различных вариантах исполнения - реостатном, индуктивном или токовом;
- электрический двигатель;
- тормозной блок;
- штуцерный ввод;
- редуктор.
- управление можно осуществлять как контактным, так и бесконтактным методом. Данную модель можно смонтировать при произвольном расположении вала;
- допускается режим эксплуатации в условиях до 320 включений в течение 60 минут;
- величина крутящего момента составляет 4 000 Н*м;
- время для полного хода вала составляет 63 секунды;
- полный ход выходного вала составляет 0,25 об.;
- общий вес конструкции - не больше 270 кг;
- мощность потребления – 0,7 кВт;
- допустимый люфт для вала составляет 0,75 градуса.
Имеется несколько различных вариантов исполнения данного устройства МЭО-1600. Следует обратить внимание на маркировку типа блока, сигнализирующего о положении:
- И – это блок индуктивного типа;
- Р – это блок реостатного типа;
- У – это блок токовый;
- М – это блок, оснащенный концевыми выключателями.
Например, модель может обозначаться как: МЭО-4000/63-0,25У-97К. Это говорит о том, что здесь установлен блок токовый для сигнализации о текущем положении.
Условия эксплуатации
МЭО-4000 предназначена для эксплуатации при температурных условиях – от -30 до +50 градусов по Цельсию. Также механизм можно применять при влажности окружающей среды 95% и температуре до +35 градусов. Допустимы вибрации до 20 Гц при амплитуде до 0,1 миллиметра.
Изделие не рекомендуется подвергать прямому воздействию атмосферных осадков и прямых солнечных лучей. Обеспечиваемый уровень пыле- и влагозащиты – IP54.
