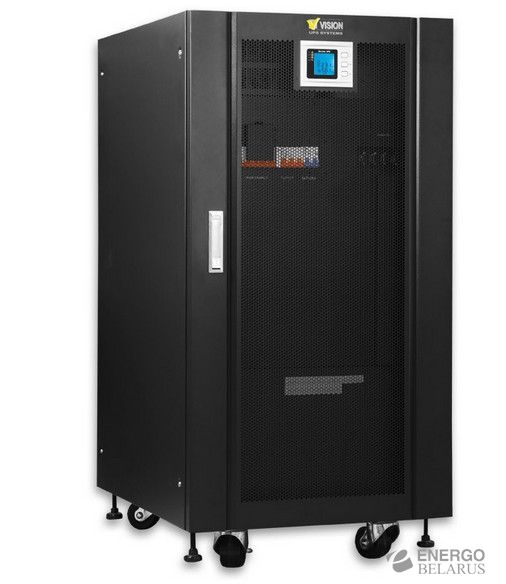

Источник бесперебойного питания Marathon 3/3 20кВА
Характеристики
| Производитель | VISION UPS SYSTEMS |
| Мощность, Вт | 18000 |
| Мощность, ВА | 20000 |
| Технология | On-line |
| Ширина, мм | 443 |
| Высота, мм | 131 |
| Глубина, мм | 580 |
| Вес, кг | 31 |
Серия ИБП Vision Marathon 3/3 является идеальным решением для промышленности, центров обработки данных, IT серверных и домашнего применения. Поставляется с внешними батареями для длительного времени автономной работы. Спецификация
- Технология оn-line “двойное преобразование” (VFI)
- Входной коэффициент мощности до 0.99
- Выходной коэффициент мощности 0.9 (1опционально)
- Технология DSP (Digital Signal Processor)
- Внутренний статический и ручной байпас
- Широкий диапазон входного напряжения (208-478VAC)
- Параллельное соединение до 4-х единиц (80кВА)
- Автоматическое распределение нагрузки для всех блоков в параллели
- Регулируемое 6 Амперное зарядное устройство на модуль
- Совместимость с дизельными генераторами
- Различные системы мониторинга
- Долгое время автономной работы (45мин/100%, 100мин/50%)
- Регулируемое напряжение батареи от 384 до 480 В (32, 40 батарей 12В)
- Общие или раздельные батареи
- RS232/RS485
- EPO (Emergency Power Off)
- 1 год гарантии (на электронику)
|
Marathon 3/3 |
||
|
Номинальная мощность (кВА) / Активная мощность (Вт) |
20 кВА / 18 кВт |
|
|
• Вход |
||
|
Номинальное напряжение |
380/400 415 В |
|
|
Диапазон напряжения |
208-478 В |
|
|
Частота |
40-70Hz |
|
|
Входной коэффициент мощности, pf |
> 0.99 |
|
|
Текущий THDi |
2% (при 100% нелинейной нагрузке) |
|
|
• Выход |
||
|
Напряжение |
380/400/415 В +/- 2% с чистой синусоидой |
|
|
Частота |
50 / 60 Гц +/- 0,2% |
|
|
Гармоническое искажение |
<2% (линейная нагрузка) / <5% (нелинейная нагрузка) |
|
|
Коэффициент амплитуды |
3:1 |
|
|
Эффективность |
Режим ECO> 98% / нормальный режим до 95% |
|
|
• Аккумулятор (внутренний) |
||
|
Тип |
VRLA |
|
|
Напряжение |
Количество батарей: 384-480 В (32-40 батарей) |
|
|
Максимальный ток зарядки |
6A для каждого модуля (может быть установлен в соответствии с установленной емкостью батарей) |
|
|
Дополнительное время |
Батарейный модуль или внешний батарейный кабинет для длительного времени резервирования |
|
|
• Защита |
||
|
Вход / выход |
Перегрузка, перегрев, короткое замыкание, низкий заряд батареи, уровень шума и защита от скачков напряжения |
|
|
Перегрузка в сетевом режиме |
≤ 110% - 60мин / ≤ 125% - 10 мин / ≤ 150% - 1 мин |
|
|
Перегрузка в батарейном режиме |
≤ 110% - 30 сек / ≤ 125% - 1 сек / ≤ 150% - 200 мс |
|
|
Перегрузка в режиме байпаса |
Автоматический выключатель 40A |
|
|
• Аварии - показания |
||
|
Звуковой сигнал |
Отказ линии, батарея разряжена, байпас - состояние перегрузки, состояние неисправности |
|
|
Светодиодная индикация (LED) |
Режимы: линейный, резервирование, ECO, байпас. Батарея: низкий заряд / неисправна / отключена. Перегрузка, неисправность. |
|
|
ЖК-дисплей (LCD) |
Напряжение / частота, нагрузка%, напряжение батареи / время автономии, внутренняя температура |
|
|
• Байпас |
||
|
Тип |
Внутренний статический (автоматический) и ручной байпас / Внешний байпас -опционально |
|
|
Диапазон напряжения в режиме байпаса |
Максимальное напряжение: + 25% (опционально + 10/15/20%) / Минимальное напряжение: -45% (опционально -20/30%) / диапазон частотной защиты: +/- 10% |
|
|
• Стандарты |
||
|
Сертификаты |
CE, EN62040-1-1 (ESD), EN62040-2 (EMI) |
|
|
Класс защиты |
IP20 |
|
|
• Окружающая среда |
||
|
Температура |
Рабочая температура: 0-40 ° C / Температура хранения: от -25 ° C до 55 ° C |
|
|
Влажность / Высота над уровнем моря |
0-95% без конденсации / <1500 |
|
|
Уровень акустического шума на расстоянии 1 м |
|
|
|
• Интерфейс |
||
|
Блок питания |
RS232 / RS485 / EPO |
|
|
Опционально |
SNMP-адаптер, реле / AS400 карта, Modbus интерфейс |
|
|
• Размеры |
Блок питания |

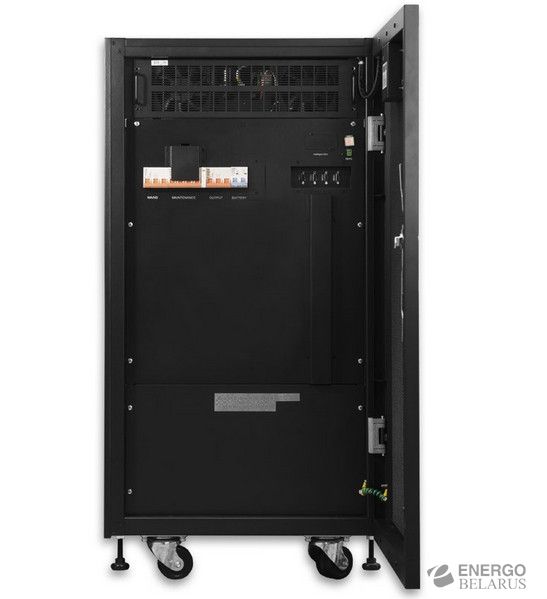

Кабинет с модулем (без батарей) |
|
Размеры Ш х Г х В |
443x580x131мм (3U) |
600x780x1200мм |
|
Вес |
31kg |
169kg |
