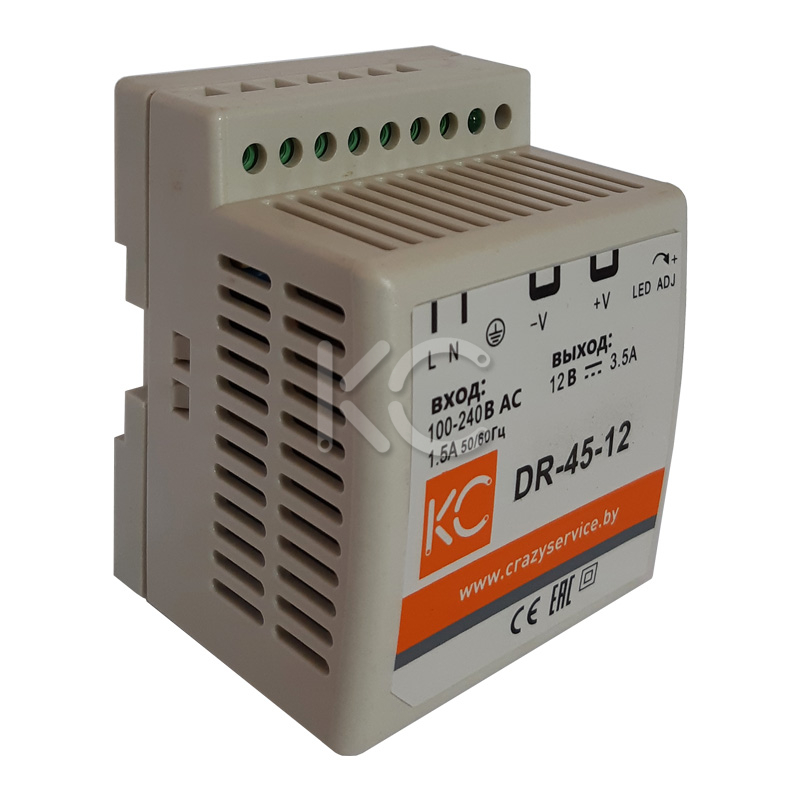

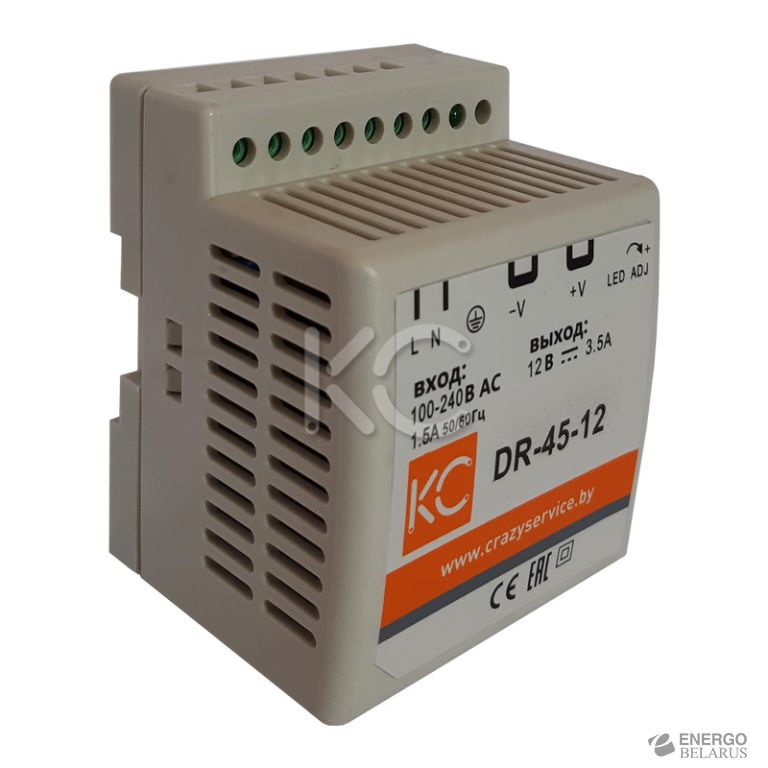

Блок питания DR-45W-12V КС

• Назначение
• Технические характеристики
• Схема подключения
• Особенности эксплуатации и монтажа

Назначение

Блок питания DR-45W-12V КС предназначен для питания стабилизированным напряжением постоянного тока 12 В различных радиоэлектронных устройств. Блок является импульсным преобразователем напряжения с защитой от перегрузки, перегрева и короткого замыкания на выходе.

Технические характеристики

Параметры		Значения
Выход	Выходная мощность, Вт	45
	Номинальное выходное напряжение, В	12
	Диапазон выходного напряжения, В	10.8-13.2
	Номинальный выходной ток, А	3.5
	Время установки выходного напряжения, мс	800
	Максимальная погрешность выходного напряжения, %, не более	± 1
Вход	Входное напряжение переменного тока, В	100~240 AC
	Частота входного переменного напряжения, Гц	47~63
	КПД	77%
	Пусковой ток	18 А / 115 В AC, 36 А / 230 В AC
Защита	Порог срабатывания защиты от перегрузки по току	(1.2 ... 1.4) I нагр. макс.
Безопасность электрооборудования	Напряжение пробоя вход/выход, кВ	3
	Напряжение пробоя вход/заземление, кВ	1.5
	Напряжение пробоя выход/заземление, кВ	0.5
	Сопротивление изоляции, МОм	100 при 500 В DC
Окружающая среда	Рабочая температура, °C	от -10 до +60
	Климатическое исполнение	УХЛ4
	Вибрация	10~500 Гц, 2G 10 мин. /1 цикл, длительность 60 мин., по каждой оси X, Y, Z
Прочее	Степень защиты корпуса (со стороны лицевой панели)	IР20
	Индикация, зеленый светодиод	горит – норма, мигает – сработала защита

Схема подключения

Блок питания DR-45W-12V КС

Особенности эксплуатации и монтажа

Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный персонал. Блок изготавливается в пластмассовом корпусе с креплением на DIN-рейку. Для обеспечения отвода тепла, выделяющегося при работе блока, на нижней и верхней гранях корпуса предусмотрены вентиляционные отверстия. Крепление блока на DIN-рейке обеспечивается за счет фиксатора, входящего в комплект поставки. После крепления блока необходимо подключить питание и нагрузку соблюдая полярность в соответствии со схемой. Допускается регулировка выходного напряжения блока в пределах ±8%: вращением движка резистора «РЕГУЛИР.» по часовой стрелке напряжение увеличивается, против – уменьшается. Для соединения с первичной сетью и нагрузкой блок оснащен двумя группами клеммных зажимов (под винт).
