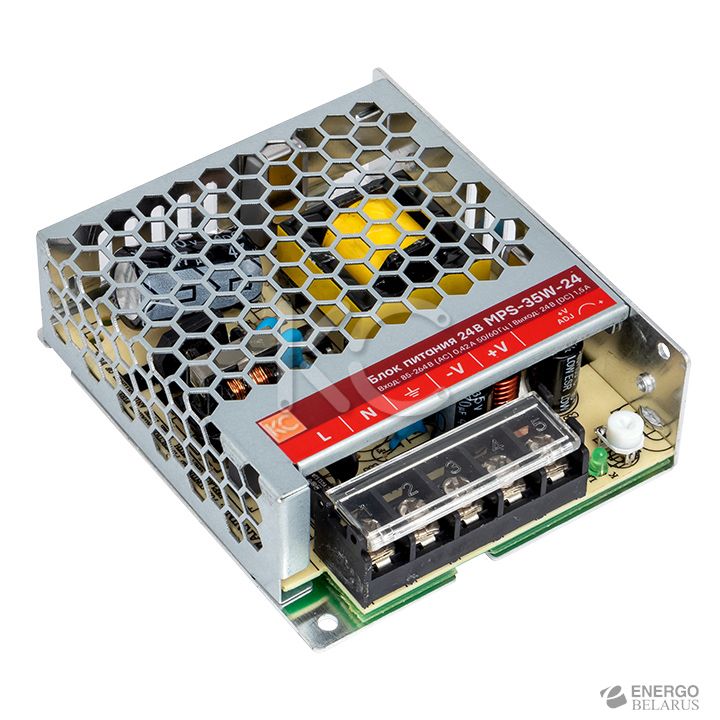

Блок питания MPS-35W-24V КС
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-881-7
Розничная цена:
56,35 руб. с НДС
шт.
Цена будет рассчитана для выбранного количества
Характеристики
- Назначение
- Технические характеристики
- Схема подключения
- Габаритные размеры
- Особенности эксплуатации и монтажа
Назначение
Блок питания 24В MPS КС предназначен для питания стабилизированным напряжением постоянного тока 24 В различных радиоэлектронных устройств. Блок является импульсным преобразователем напряжения с защитой от перегрузки, перегрева и короткого замыкания на выходе.
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Выход | Выходная мощность, Вт | 35 |
| Номинальное выходное напряжение, В | 24 | |
| Диапазон выходного напряжения, В | 21.6-28.8 | |
| Номинальный выходной ток, А | 1.5 | |
| Время установки выходного напряжения, мс | 1000 | |
| Максимальная погрешность выходного напряжения, %, не более | ± 1 | |
| Вход | Входное напряжение, В | 85~264 AC |
| Входной ток, А | 0.42 | |
| Частота входного переменного напряжения, Гц | 47~63 | |
| КПД | 88% | |
| Пусковой ток | 45 | |
| Защита | Порог срабатывания защиты от перегрузки по току | 1.1-1.4 |
| Безопасность электрооборудования | Напряжение пробоя вход/выход, кВ | 1.5 |
| Напряжение пробоя вход/заземление, кВ | 1.5 | |
| Напряжение пробоя выход/заземление, кВ | 0.5 | |
| Окружающая среда | Сопротивление изоляции, МОм | 100 при 500 В DC |
| Рабочая температура, °C | от -20 до +70 | |
| Климатическое исполнение | УХЛ4 | |
| Прочее | Вибрация | 10~500 Гц, 5G 10 мин/1 цикл, длительность 60 мин,В по каждой оси X, Y, Z |
| Степень защиты корпуса (со стороны лицевой панели) | IР20 | |
| Индикация, зеленый светодиод | горит – норма, мигает – сработала защита | |
Схема подключения
| Блок питания MPS-35W-24 КС |
|---|
 |
Габаритные размеры
| Блок питания MPS-35W-24 КС |
|---|
 |
Особенности эксплуатации и монтажа
- Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный персонал.
- Блок изготавливается в металлическом корпусе с креплением на монтажную плату.
- Для обеспечения отвода тепла, выделяющегося при работе блока, на боковых и верхней гранях корпуса предусмотрены вентиляционные отверстия.
- После крепления блока необходимо подключить питание и нагрузку соблюдая полярность в соответствии со схемой подключения.
- Допускается регулировка выходного напряжения блока в пределах 21,6 – 28,8 В: вращением движка резистора «РЕГУЛИР.» по часовой стрелке напряжение увеличивается, против – уменьшается.
