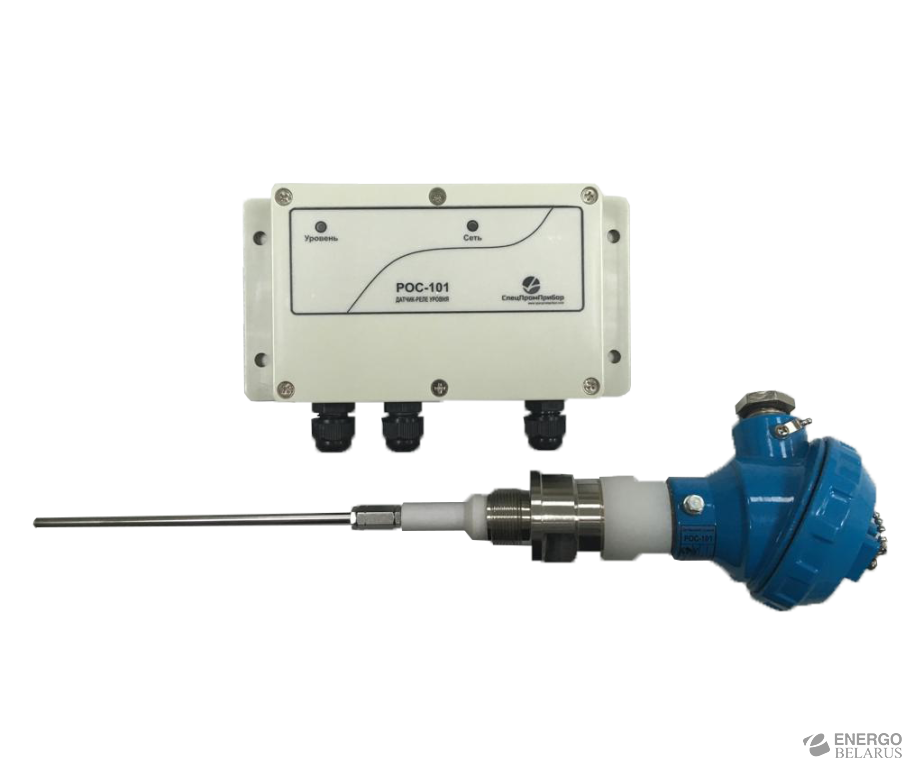

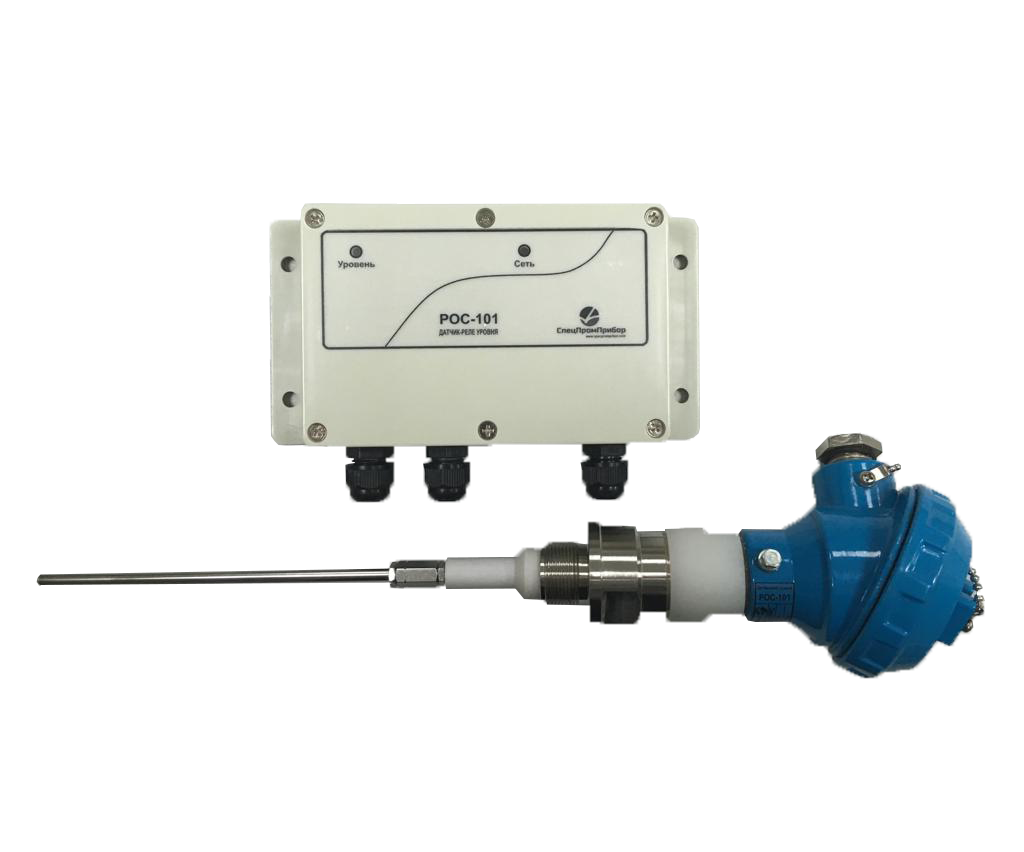

Датчик-реле уровня РОС-101
Характеристики
Датчики-реле уровня РОС 101, РОС 101И предназначены для сигнализации уровня электропроводных и неэлектропроводных жидкостей, твердых (кускообразных) сред, зерна и продуктов его размола, а также раздела сред: вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями.
Датчик-реле уровня РОС 101 является аналогом ранее выпускаемого прибора СУС-1 - сигнализатора уровня на одну точку контроля.
Структура условного обозначения:
РОС 101(-Х)ИХ "Астр":
- РОС - датчик-реле уровня сред;
- 1 - принцип действия емкостной;
- 01 - конструктивное исполнение;
- Х - модель первичного преобразователя (011; 013; 015; 021; 061; 062; 063; 071; 091);
- И - наличие буквы И - искробезопасное исполнение;
- Х - климатическое исполнение УХЛ, Т, ОМ и категория размещения 2 по ГОСТ 15150-69;
- "Астр" - для эксплуатации при повышенном содержании сероводорода.
Условия эксплуатации:
- Температура окружающего воздуха:
- для исполнения УХЛ2: первичного преобразователя (ПП) от минус 50 до 60°С, передающего преобразователя (ППР) - от минус 30 до 50°С;
- для исполнения Т2 и ОМ2 - от минус 30 до 55°С.
- Уровень взрывозащиты ОЕхiаIIСТ6.
- Степень защиты от влаги и пыли IР54, для ПП исполнения ОМ IР56 по ГОСТ 14254-96.
- По способу защиты человека от поражения электрическим током датчики-реле относятся к классу 01 по ГОСТ 12.2.007.0-75.
- Требования техники безопасности по СТО.311.006-92 разделы 2, 3, 5.
- Датчики-реле для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 25-2408.0007-88.
