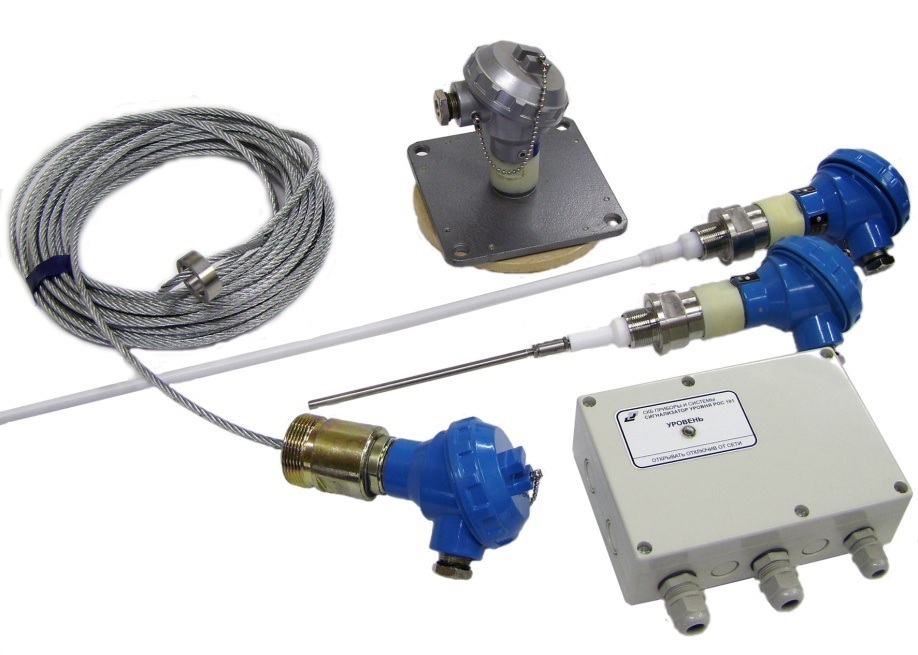

Датчик-реле уровня РОС-102
Характеристики
Датчики-реле уровня РОС102-И предназначены для контроля двух независимых предельных уровней жидких, твердых (сыпучих) сред, сжиженных газов, контроля уровней раздела жидкостей: нефтепродукты - вода и других жидкостей с резко отличающимися относительными диэлектрическими проницаемостями, например, вода - масло в стационарных и корабельных условиях.
Структура условного обозначения
РОС102-ХИХ2:
- РОС - датчик-реле уровня среды;
- 1 - емкостной;
- 02 - конструктивное исполнение (на две точки контроля);
- Х - конструктивное исполнение первичного преобразователя (111; 112; 121; 161; 162; 167; 168; 171; 191);
- И - искробезопасное исполнение;
- Х2 - климатическое исполнение (УХЛ, Т, ОМ) и категория размещения по ГОСТ 15150-69.
Условия эксплуатации
- Температура окружающего воздуха от минус 50 до 50°С для первичных преобразователей (ПП) и от минус 30 до 50°С для передающего преобразователя (ППР).
- Относительная влажность до 98% (без конденсации влаги) при температуре до 35°С для исполнения УХЛ, при температуре до 40°С для исполнения ОМ.
- Степень защиты датчика-реле от проникновения воды и пыли IР54 по ГОСТ 14254-96, для ПП исполнения ОМ IР56 по ГОСТ 14254-96.
- Датчик-реле имеет маркировку взрывозащиты "0ЕхiаIIСТ6 в комплекте РОС102-И", соответствует требованиям ГОСТ 22782.5-78, ГОСТ 22782.0-81 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
- ППР датчика-реле имеет маркировку взрывозащиты "ЕхiаIIС в комплекте РОС102-И", искробезопасные выходные цепи уровня iа по ГОСТ 22782.5-78 и предназначен для установки вне взрывоопасных зон.
- Датчики-реле климатического исполнения ОМ изготовляются под техническим надзором Морского Регистра судоходства.
- По способу защиты человека от поражения электрическим током датчик-реле относится к классу 01 по ГОСТ 12.2.007.0-75 и соответствует требованиям безопасности разд. 2 СТО 311.006-92.
- Датчики-реле уровня РОС102-И соответствуют требованиям ТУ 311-00227465.051-98.
