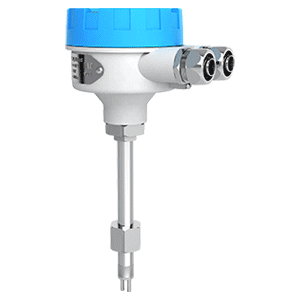

Сигнализатор уровня и потока термодифференциальный ЭЛЕМЕР-СТД-31

Термодифференциальные сигнализаторы уровня и потока предназначены для контроля предельных уровней жидких сред, раздела фаз и наличия потока жидкостей или газов в широких диапазонах.

Принцип действия:

Сигнализатор уровня содержит чувствительный элемент, образованный двумя терморезисторами, защищенными оболочками из нержавеющей стали. Один из терморезисторов является (активным) подогреваемым. Схема сигнализатора обеспечивает автоматическое поддержание разности температур между активным и пассивным терморезисторами. При изменении условий контролируемой среды (смена среды, изменение скорости потока) электроника сигнализатора выдаёт управляющий дискретный сигнал.

Основные функции:

• двухканальный или одноканальный контроль потока;
• двухканальный или одноканальный контроль уровня электропроводящих и непроводящих жидкостей (вода, кислоты, щелочи, углеводороды и т.п.);
• контроля трех фаз (две поверхности раздела);
• контроля уровня с индикацией перемешивания.

• Длина погружной части зонда L - 40…3000 мм;
• Диапазоны контролируемых скоростей потока:
• Жидкие среды - 0,003…1,5 м/с;
• Газообразные среды - 0,3…150 м/с;
• Максимальное давление контролируемой среды — 16 МПа;
• Напряжение питания - =24 В ; ~220 В;
• Параметры коммутации реле не более - 100 В*А;
• Варианты исполнения - общепромышленное, «Ехd» (1ЕхdIICT6);
• Гарантия -1,5 года.

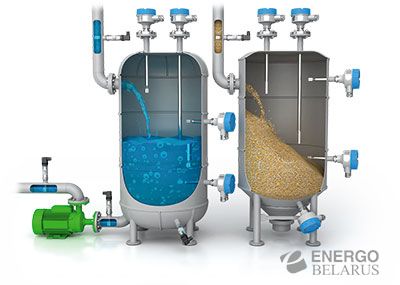

Системы защиты насосов от сухого хода, системы охлаждения компрессоров, турбин и теплообменников, воздуховоды вентиляционных систем, дымоходы, трубопроводы для транспортирования жидкостей и газов, емкости и резервуары, отстойники и сепараторы, устройства ограничения налива цистерн, реле потока (протока) воздуха, газа или жидкости.
