Сигнализатор уровня ёмкостный ТИТАН-127С
Ассортимент
Сигнализатор уровня ТИТАН-127С предназначен для контроля и сигнализации уровня или наличия различных электропроводящих и непроводящих жидкостей и сыпучих сред в резервуарах, башнях, бассейнах, трубах и т.п.

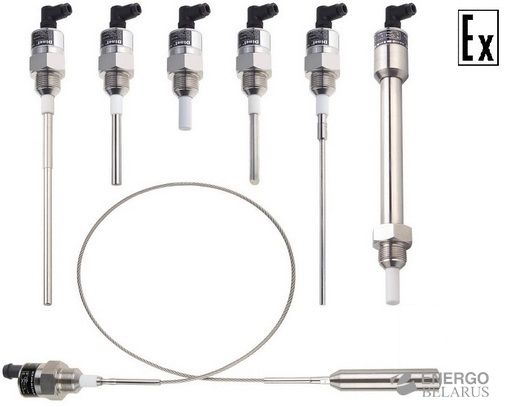

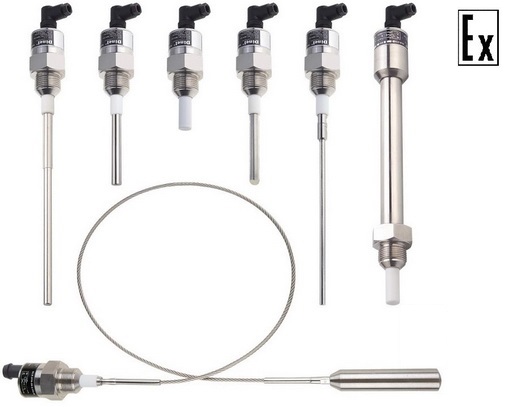

Сигнализатор уровня ёмкостный ТИТАН-127С состоит из корпуса с электронным блоком и чувствительным зондом. Датчики производятся в нескольких модификациях зондов - стержневые, прутковые и тросовые. Зонды могут быть покрыты изоляцией, для обеспечения функциональности в случае цепляющихся, электропроводящих и агрессивных рабочих сред. Когда рабочая среда достигает электрода, то происходит изменение его электрической емкости. Срабатывает электронная схема и замыкается релейный выход сигнализатора. Регулировкой под шлиц можно настроить чувствительность и гистерезис. Индикация состояния сигнализатора контролируется по встроенному светодиоду.
Область применения
- Резервуары, баки, башни, бассейны, трубы и т.п.
- Жидкости: нефть, нефтепродукты, масла, вода и растворы, жидкие химикаты, агрессивные жидкости
- Сыпучие: песок, мука, цемент и т.п.
Исполнение ТИТАН-127С-_-N - для взрывобезопасной среды ТИТАН-127С-_-Xi - для взрывоопасной среды ТИТАН-127С-_-XiМ - для шахт с наличием метана ТИТАН-127С-_-Xd - для среды с взрывоопасной пылью ТИТАН-127С-_- NT(-XiT, -XiMT) – соответствующие высокотемпературные версии
Особенности
- Размеры: 100 мм × Ø 40 мм (с зондом 30 мм)
- Выходы: реле PNP или NPN, или NAMUR для взрывоопасной среды
- Настройка чувствительности и гистерезиса
- Температура рабочей среды до 200 °С, давление рабочей среды до 30 бар
- Механическое соединение: резьба G3/4", M27x2, М30x1,5, трикламп
Общие технические характеристики
|
Наименование параметра |
Модификация |
Значение |
|
Выходной сигнал |
ТИТАН-127С-_-N ТИТАН-127С-_-P ТИТАН-127С-_-R |
выход реле NPN (макс. 200 мА) выход реле PNP (макс. 200 мА) NAMUR - для взрывоопасной среды |
|
Задержка вых. сигнала после активации зонда |
0,2 с |
|
|
Электрическое соединение |
с кабельной втулкой; кабельное соединение через сальник; через электрический разъем |
|
|
Механическое соединение |
резьбовое соединение G3/4“; резьбовое соединение M27×2; резьбовое соединение М30×1,5; трикламп |
|
|
Электропитание |
ТИТАН-127С-_-N(Xd) ТИТАН-127С-_-Xi(XiM,-XiT,-XiMT) |
7…36 В пост. тока 8…9 В пост тока |
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Маркировка взрывозащиты |
0ExiaIIBT3/T4/T5/T6/ X Ex ia IIIC T77°C Da |
|
|
Условия эксплуатации (зависят от модификации) |
температура окр. воздуха температура рабочей среды давление рабочей среды |
от -20 до +80 °С от -40 до +200 °С до 3 МПа |
|
Масса (с зондом 30 мм) |
ТИТАН-127С- ТИТАН-127С-_-_T |
не более 0,4 кг не более 0,7 кг |
