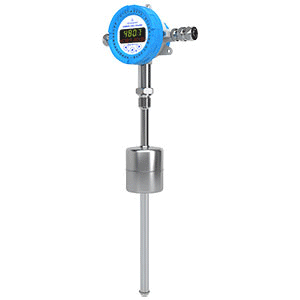

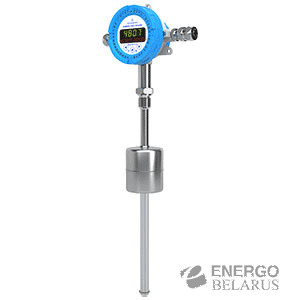

Óðîâíåìåð ïîïëàâêîâûé ïîòåíöèîìåòðè÷åñêèé ÝËÅÌÅÐ-ÓÏÏ-11

Поплавковые потенциометрические уровнемеры предназначены для измерения, контроля и непрерывного преобразования значений уровня жидких, в том числе агрессивных и взрывоопасных сред, в унифицированный выходной токовый сигнал и цифровой сигнал HART-протокола, а также дискретный релейный выход.

Принцип действия

Магнит, расположенный в теле поплавка, в зависимости от уровня жидкости передвигается вдоль защитной арматуры и посредством магнитного поля замыкает герконы. Герконо-потенциометрическая линейка формирует полезный сигнал, обрабатываемый электронным модулем, и выдаёт его в виде унифицированного аналогового сигнала 4…20 мА и цифрового сигнала по протоколу HART.

Функциональные особенности:

• измерение и преобразование уровня жидких сред с плотностью - 600…1200 кг/м3;
• варианты исполнения: общепромышленное, Ex, Exd;
• выходные сигналы: 4…20 мА, 4…20 мА (HART), 2 реле;
• возможность перенастройки диапазона измерения.

ЭЛЕМЕР-УПП-11 предназначены для применения в различных системах автоматического контроля, регулирования и управления технологическими процессами в нефтеперерабатывающей, пищевой, химической, атомной и других отраслях промышленности. Конструкция уровнемера позволяет его использовать в любых резервуарах, ёмкостях под избыточным давлением, а также в открытых каналах.

Основные характеристики:

• Варианты исполнения:
• Общепромышленное;
• Ex (0 Ex ia IIB T6 Ga X);
• Exd (1 Exd IIB Т5/T6 Gb X);
• Максимальное давление контролируемой среды - 2,5 Мпа;
• Длина монтажной части - 400…6000 мм;
• Габаритные размеры поплавков: 86×100 мм; Ø86 мм; Ø123 мм;
• Напряжение питания: =24 В или =36 В; ~220 В, 50 Гц или =220 В;
• Выходные сигналы: 4…20 мА, 4…20 мА (HART), 2 реле;
• Дискретность установки герконов: 5 мм, 10 мм.
• Электромагнитная совместимость (ЭМС) - III-A.
