Уровнемер РИЗУР 1200

Волноводные ультразвуковые уровнемеры РИЗУР-1200 предназначены для контроля уровня жидкости в открытых или закрытых, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, нефтеперерабатывающей, металлургической, теплоэнергетической и многих других отраслях промышленности, а также может быть использован в качестве индикатора наличия (отсутствия) жидкости на заранее заданной высоте емкости.

ТУ-4214-008-12189681-2014

Сертификат соответствия таможенного союза TC RU C-RU.ME92.B.00482

Уровнемеры могут использоваться в системах автоматического контроля, регулирования и управления технологическими процессами, в системах очистки и фильтрования, в теплообменниках и парогенераторах, в резервуарах для стоков, охлаждающих и смазывающих жидкостей.

Уровнемеры РИЗУР-1100 и РИЗУР-1200 предназначены для измерения и контроля уровня следующих сред: вода, нефть и нефтепродукты, растворители, сжиженные газы, кислоты, щелочи и многие другие среды.

Уровнемеры работают со всеми видами жидкостей от сжиженных газов до пароводяной смеси.

Преимущества ультразвуковых уровнемеров заключаются в нечувствительности к изменению свойств контролируемой среды, большом температурном диапазоне применения и высокой надежности измерений. Ультразвуковые уровнемеры производства РИЗУР могут применяться для работы в экстремальных условиях, обусловленных агрессивными жидкостями, высокой температурой и давлением, наличием электромагнитных полей и т.д.

Устройство и принцип работы

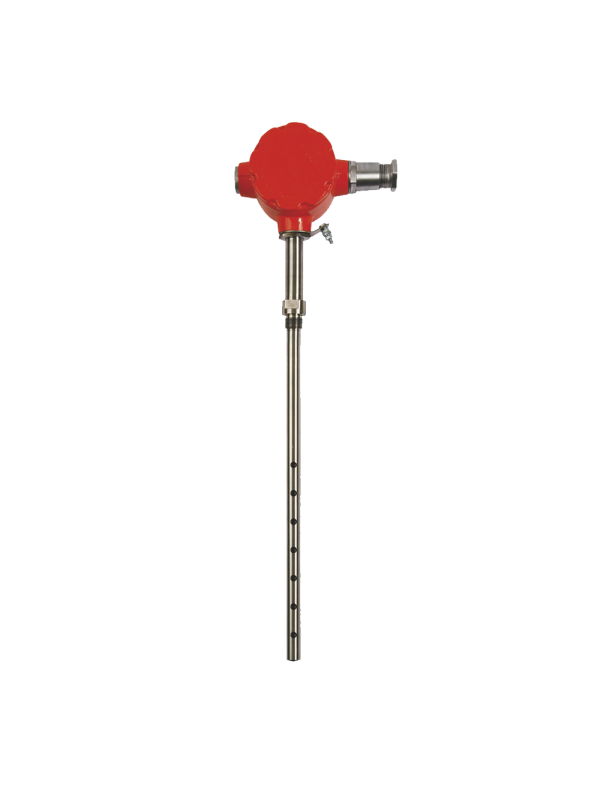

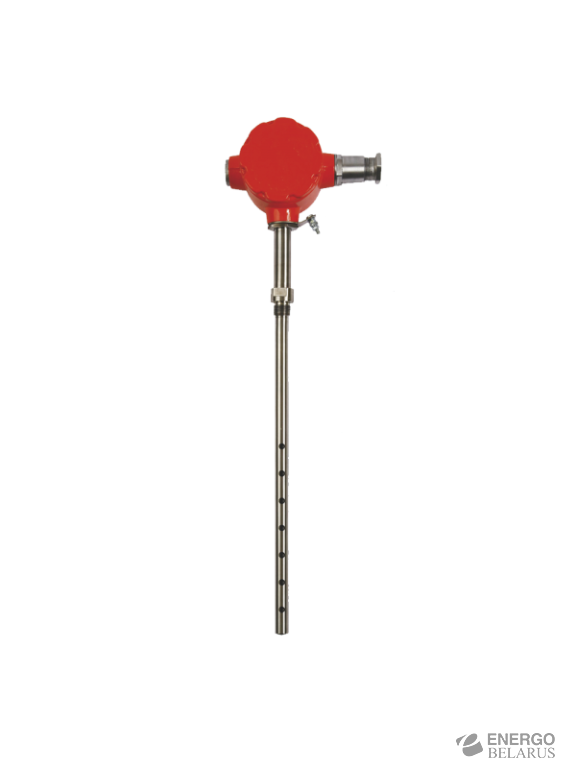

Конструктивно уровнемеры представляют собой моноблок - первичный преобразователь совмещен с электронным блоком. Корпус и крышка, изготовлены из алюминиевого сплава методом литья (по специальному заказу корпус может быть выполнен из нержавеющей стали). Под крышкой размещены зажимы для подключения кабеля, который вводится в корпус через кабельный ввод. На корпусе сигнализатора находится светодиодный индикатор, индицирующий состояние контролируемой среды и исправность уровнемера.

По принципу действия уровнемер РИЗУР-1100 относится к волноводным ультразвуковым уровнемерам. Для проведения измерений в жидкой среде по высоте емкости погружается металлический волновод. В данном волноводе возбуждается ультразвуковая волна и с его поверхности происходит излучение данной волны. При этом амплитуда колебаний ультразвуковой волны определяется уровнем жидкости. Изменение амплитуды колебаний преобразуется электронным блоком в линейный аналоговый выходной сигнал 4-20 мА.

Принцип действия уровнемера РИЗУР-1200 основан на определении времени распространения в волноводной трубе ультразвуковых колебаний от источника излучений до поверхности контролируемой среды и обратно. Временной интервал между излучаемым и отраженным сигналам прямо пропорционален расстоянию от преобразователя до поверхности контролируемой среды. В качестве волновода используется металлическая или пластиковая труба диаметром от 15 до 27 мм, проходящая вертикально через всю емкость с контролируемой средой. Труба заполняется жидкостью по принципу сообщающихся сосудов. Ультразвуковой излучатель не соприкасается с измеряемой средой. В среду погружается только волноводная труба.
