Уровнемер ультразвуковой ТИТАН-270У
Ассортимент

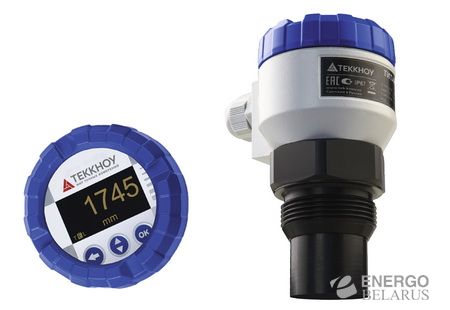

Уровнемер ультразвуковой ТИТАН-270У предназначен для непрерывных бесконтактных измерений уровня жидкостей, кашеобразных и пастообразных вещест в закрытых или открытых сосудах, отстойниках, резервуарах и открытых каналах с высотой уровня от 0,15 до 20 м. Уровнемер ультразвуковой ТИТАН-270У — это компактный измерительный прибор, состоящей из двух основных частей – уровнемера (блока) и модуля вывода изображения (дисплея). Электроакустический преобразователь уровнемера излучает ультразвуковые импульсы, которые распространяются в направлении к поверхности. Отраженная акустическая волна принимается преобразователем и далее обрабатывается измерительным модулем. Здесь блок интеллектуального анализа проводит фильтрование сигналов от помех, сопоставление очищенного принятого сигнала с картой ложных отражений (например, от мешалок, лестниц, ребер жесткости) и последующий выбор требуемого отражения (эха). Исходя из продолжительности распространения импульсов к поверхности и обратно и из измерения температуры в резервуаре, рассчитывается актуальное расстояние до поверхности уровня. В соответствии с значением уровнем устанавливается ток на выходе уровнемера от 4 до 20 мА, также передаваемый по HART-протоколу или по сети RS-485 с протоколом Modbus RTU. Измеренное значение уровня отображается на дисплее уровнемера.
Область применения Резервуары: прямой монтаж в емкости, силосные башни, бассейны и т.п. Жидкости: нефть, дизельное топливо, масла, вода, эмульсия, растворы, агрессивные жидкости. Кашеобразные и пастообразные: смолы, клеи и т.п.
Особенности
- Измерения без контакта с рабочей средой
- Интеллектуальная обработка ложных эхо-сигналов
- Съемный OLED дисплей
- Простая установка и настройка
- Выход: 4 ... 20 мА с HART- протоколом, RS-485/Modbus RTU
Исполнение ТИТАН-270У-_-N - для взрывобезопасной среды ТИТАН-270У-_-Xi - для взрывоопасной среды
|
Задаваемый диапазон измерений (SPAN) |
минимум 200 мм |
|
|
Напряжение питания |
ТИТАН-270У-_-N- ТИТАН-270У-_-Xi- |
18…36 В пост. тока 18…30 В пост. тока |
|
Выходной сигнал |
ТИТАН-270У-_ _-_-I ТИТАН-270У-_ _-_-M |
4…20 мA, HART® RS-485 / Modbus RTU |
|
Потребление тока |
ТИТАН-270У-_ -_-_-I ТИТАН-270У-_- _-_-M |
4…20 мA / макс. 22 мA макс. 20 мA |
|
Пределы допускаемой основной приведенной погрешности (в диапазоне от +15 °С до +25) |
±0,15 % |
|
|
Пределы допускаемой дополнительная приведенной погрешности, вызванной изменением температуры окружающего воздуха |
±0,04 % / °С |
|
|
Максимальное рабочее избыточное давление (на излучающей поверхности) |
0,1 МПа |
|
|
Регулирование чувствительности измерения |
3 степени LOW — MEDIUM — HIGH (НИЗКАЯ-СРЕДНЯЯ-ВЫСОКАЯ) |
|
|
Затухание |
0…99 с |
|
|
Период передачи данных |
1…4 с |
|
|
Время готовности к измерению с момента подачи питания |
30 с |
|
|
Дополнительные технические данные для исполнения Xi2) — предельные параметры |
Ui=30 В пост. тока; Ii=132 мА; Pi=0,99 Вт; Ci=370 нФ; Li=0,9 мГн |
|
|
Сигнализация отказных состояний (отсутствие эхо-сигнала, уровень в мёртвой зоне и т.д ) |
произвольно настраивается в режимах: 3,75 мА, 22 мА, последнее измеренное значение |
|
|
Макс. cопротивление нагрузки выхода по току (при U = 24 В пост. тока) |
Rмакс = 270 Ом 3) |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Масса датчика |
ТИТАН-270У-02 ТИТАН-270У-06 ТИТАН-270У-10 ТИТАН-270У-20 |
0,35 кг 0,43 кг 0,63 кг 3,1 кг |
|
Средний срок службы |
не менее 10 лет |
|
|
Средняя наработка на отказ |
не менее 100 000 ч |
|
