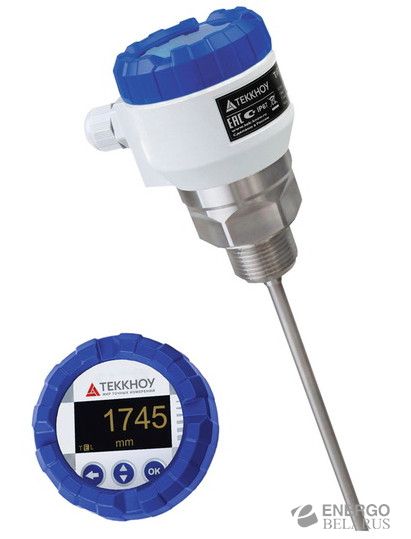

Уровнемер волноводно-радарный ТИТАН-370У
Ассортимент
Волноводно-радарный уровнемер ТИТАН-370У предназначен для непрерывных измерений уровня жидкостей, пастообразных, кашеобразных и сыпучих веществ в закрытых или открытых резервуарах, отстойниках, резервуарах с высотой уровня от 0,1 до 40 метров. Уровнемеры волноводно-радарные ТИТАН-370У — это компактные измерительные приборы, состоящие из электронного блока, вмонтированного в металлический корпус, и подсоединенного к нему волновода. К электронному блоку уровнемеров может быть подключен дисплейный модуль ДМ-70, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования. Область применения Резервуары: прямой монтаж в емкости, силосные башни и т.п. Измерение уровня жидкости: нефть, дизельное топливо, масла, вода, эмульсия, растворы, агрессивные жидкости. Измерение уровня сыпучие и кашеобразные вещества: песок, гранулы, зерно, мука, цемент.
Особенности
- Варианты с стержневым или тросовым электродом
- Линейное измерение уровня в непроводящих сосудах и сосудах различной формы
- Съемный OLED дисплей для индикации измеряемого уровня
- Простая установка и настройка уровнемера
- Выход: 4 ... 20 мА с HART- протоколом, Modbus RTU
- Температура рабочей среды до 300 °С
Исполнение ТИТАН-370У-_-N - уровнемер для взрывобезопасной среды ТИТАН-370У-_-Xi - уровнемер для взрывоопасной среды ТИТАН-370У-_-Xd - уровнемер для среды с опасностью образования пыли ТИТАН-370У-_-NT(-XiT,-XdT) – соответствующие высокотемпературные версии
Основные технические характеристики
|
Наименование параметра |
Модификация |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня от изменения температуры окружающей среды в диапазоне рабочих температур |
для всех модификаций |
±1 % на каждые 10 °С |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня от изменения температуры контролируемой среды в диапазоне рабочих температур |
5 для всех модификаций |
±0,3 % на каждые 10 °С |
|
Напряжение питания |
ТИТАН-370У-_-N ТИТАН-370У-_-Xi, XiТ ТИТАН-370У-_- Xd, XdТ |
(18 ... 36) В постоянного тока (18 ... 30) В постоянного тока (18 ... 33) В постоянного тока |
|
Дискретность отсчета |
1 мм |
|
|
Выходной сигнал |
ТИТАН-370У-_-_-_-I ТИТАН-370У-_-_-_-M |
(4 ... 20) мА, HART®; RS-485 (Modbus RTU) |
|
Время готовности к измерениям при включении питания |
не более 60 с |
|
|
Максимальное сопротивление нагрузки токового выхода |
U=20 В постоянного тока U=22 В постоянного тока U=24 В постоянного тока |
90 Ом 180 Ом 270 Ом (включая резистор 250 Ом при подкл. с протоколом HART®) |
|
Механическое соединение |
- резьбовое соединение G1" - фланцевое соединение |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Момент затяжки, кабельный ввод |
ТИТАН-370У-_-N(NT, Xi, XiT) ТИТАН-370У-_- Xd, XdТ |
3 Н⋅м (пластик) 7 Н⋅м (металл) |
|
Максимальная растягивающая нагрузка тросового волновода |
1400 кг |
|
|
Масса электронного блока (не более) |
0,5 кг (1 кг исполнение Т) |
|
|
Средний срок службы, не менее |
11 лет |
|
|
Средняя наработка на отказ, не менее |
100000 ч |
|
