Уровнемер ёмкостный ТИТАН-136У со стандартным электронным блоком
Ассортимент

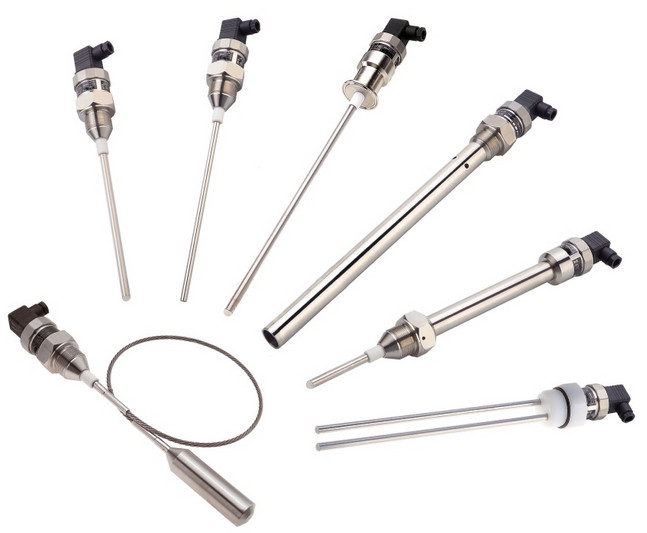

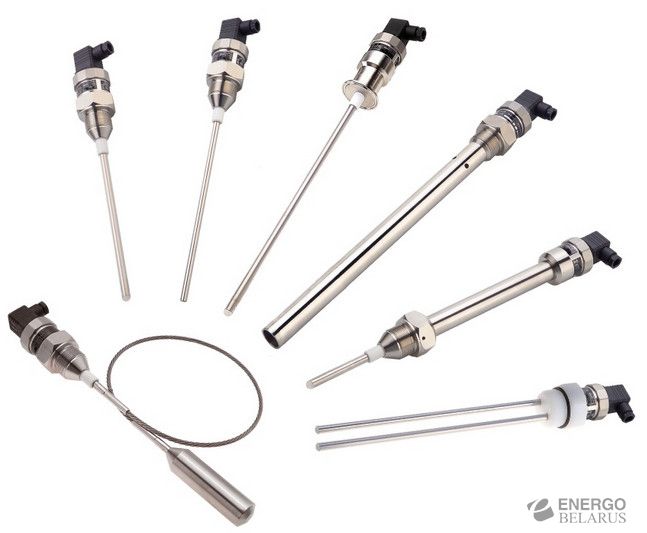

Уровнемер ёмкостный ТИТАН-136У предназначен для непрерывных измерений уровня жидких и сыпучих сред в емкостях, баках, силосных башнях, ямах с высотой уровня от 0,2 м до 30 м. Уровнемер ёмкостный ТИТАН-136У состоит из корпуса с извлекаемой электроникой и измерительного электрода в форме штыря, троса или трубки. Электрод и стенки сосуда образуют электрический конденсатор, емкость которого меняется от высоты уровня продукта. Электронный блок преобразует величину ёмкости в выходной токовый сигнал 4…20 мА или сигнал напряжения 0…10 В. Можно настроить чувствительность, компенсировать начальную ёмкость электрода и плавно изменять коэффициент усиления. Область применения
- Резервуары, ёмкости, башни, бассейны и т.п.
- Жидкости: нефть, дизельное топливо, масла, вода, растворы и другие
- Сыпучие и кашеобразные: песок, гранулы, зерно, мука, цемент и т.п.
- Возможность линейного измерения в нелинейных емкостях
- Простая установка и монтаж
- Сменный модуль с электронной схемой
- Выходной сигнал 4 ... 20 мА или 0 ... 10 В
- Механическое присоединение: M36x2, G1", трикламп
- Температура рабочей среды до +300 °С
|
Наименование параметра |
Модификация, опции |
Значение |
|
Пределы допускаемой основной приведенной погрешности (в диапазоне температуры окружающей среды от +15 °С до +25 °С) |
±1 % |
|
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня от изменения температуры окружающей среды и контролируемой среды в диапазоне рабочих температур, на каждый 1 °С, % от верхнего предела диапазона измерений |
±0,05 % |
|
|
Выходной сигнал |
ТИТАН-136У-_-I |
(4...20) мА |
|
ТИТАН-136У-_-U |
(0...10) В |
|
|
Степень защиты по ГОСТ 14254 |
IP67 |
|
|
Механическое соединение |
- резьба |
M36x2; G1"; G1½; G3/4’; M27×2; M30×1,5; 3/4' NPT |
|
- бесшовное соединение |
tri-lamp |
|
|
Напряжение питания постоянного тока |
ТИТАН-136У-_-I |
(9...36) В |
|
ТИТАН-136У-_-U |
(16...36) В |
|
|
ТИТАН-136У-_-N |
(9...36) В |
|
|
ТИТАН-136У-_-Xi |
(9...30) В |
|
|
Потребляемая мощность |
не более 1 Вт |
|
|
Рабочие условия эксплуатации: - температура окружающего воздуха |
ТИТАН-136У-_-N |
от -50 до +85 °C |
|
ТИТАН-136У-_-Xi |
от -50 до +75 °С |
|
|
- температура рабочей среды tm |
|
от -50 до +300 °С |
|
- давление рабочей среды |
зависит от модификации |
до 7 МПа |
|
- диэл. проницаемость рабочей среды |
зависит от модификации |
от 2 до 81 |
|
Максимальная тяговая нагрузка тросового зонда |
1400 кг |
|
|
Масса (без зонда), не более |
0,5 кг; исполнение T: 1 кг |
|
|
Масса с зондом, не более |
30 кг |
|
|
Средний срок службы |
11 лет |
|
|
Средняя наработка на отказ |
100000 ч |
|
