Уровнемер ёмкостный ТИТАН-136У
Характеристики

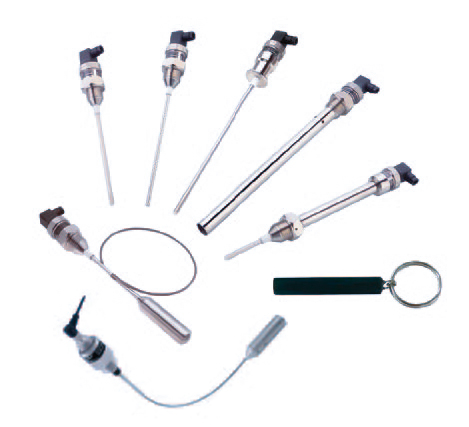

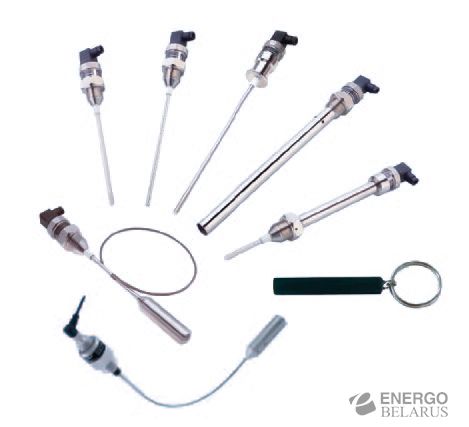

Уровнемер ёмкостный ТИТАН-136У состоит из корпуса с извлекаемой электроникой и измерительного электрода в форме штыря, троса или трубки. Электрод и стенки сосуда образуют электрический конденсатор, емкость которого меняется от высоты уровня продукта. Электронный блок преобразует величину ёмкости в выходной токовый сигнал 4…20 мА или сигнал напряжения 0…10 В. Можно настроить чувствительность, компенсировать начальную ёмкость электрода и плавно изменять коэффициент усиления.
Особенности • Возможность линейного измерения в нелинейных емкостях • Простая установка и монтаж • Сменный модуль с электронной схемой • Выходной сигнал 4 ... 20 мА или 0 ... 10 В • Механическое присоединение: M36x2, G1", трикламп • Температура рабочей среды до +300 °С
Исполнение ТИТАН-136У-_-N - для взрывобезопасной среды ТИТАН-136У-_-Xi - для взрывоопасной среды ТИТАН-136У-_-NT(-XiT) – соответствующие высокотемпературные версии
Область применения • Резервуары, ёмкости, башни, бассейны и т.п. • Жидкости: нефть, дизельное топливо, масла, вода, растворы и другие • Сыпучие и кашеобразные: песок, гранулы, зерно, мука, цемент и т.п.
Модификации уровнемера со стандартным электронным блоком
| ТИТАН-136У–10 | С неизолированным стержневым зондом — для измерения уровня непроводящих жидкостей (масла, дизельное топливо, бензин) и сыпучих материалов (мука, песок, цемент, пластмассовые гранулы и т.п.). Максимальная длина зонда 5 м. |
| ТИТАН-136У–11 | Со стержневым зондом, изолированным материалом PFA — предназначен для измерения уровня воды и иных электропроводящих жидкостей, можно использовать для загрязненных жидкостей в металлических резервуарах, бетонных ямах и т.п. Устойчивость к агрессивным веществам, уменьшение прилипания некоторых сред. Максимальная длина зонда 3 м. |
| ТИТАН-136У–12 | Со стержневым зондом, изолированным материалом FEP — предназначен для измерения уровня воды и иных электропроводящих жидкостей, можно использовать для загрязненных жидкостей в металлических резервуарах, бетонных ямах и т.п. Устойчивость к агрессивным веществам, уменьшение прилипания некоторых сред. Максимальная длина зонда 3 м. |
| ТИТАН-136У–20 | С неизолированным стержневым зондом и референтной трубкой — можно использовать для измерения уровня незагрязненных непроводящих жидкостей (масла, дизельное топливо, бензин). В отличие от исполнения без референтной трубки выходной сигнал не зависит от формы резервуара. Не предназначено для измерения очень вязких жидкостей и сыпучих веществ. Максимальная длина зонда 3 м. |
| ТИТАН-136У–22 | Со стержневым зондом, изолированным материалом FEP, и референтной трубкой. Предназначен для измерения уровня чистых электропроводящих жидкостей. Основное применение — в пластмассовых и стеклянных резервуарах и при повышенных требованиях к точности измерения. Не предназначен для измерения очень вязких жидкостей и сыпучих веществ. Максимальная длина зонда 3 м. |
| ТИТАН-136У–30 | С неизолированным подвесным тросовым зондом и грузом из нержавеющей стали. Предназначен для измерения уровня сыпучих материалов (зерновые, песок, мука, цемент и т.п.). Максимальная длина зонда 20 м. |
| ТИТАН-136У–31 | С неизолированным подвесным тросовым зондом и грузом из нержавеющей стали с изолированной динамической анкеровкой. Применяются на высоких башнях. Максимальная длина зонда 20 м. |
| ТИТАН-136У–32 | С изолированным подвесным тросовым зондом (изоляция троса FEP, груза - PTFE). Предназначен для измерения уровня электропроводящих и непроводящих жидкостей. Максимальная длина зонда 20 м. |
Модификации уровнемера с модифицированным электронным блоком "М"
| ТИТАН-136У–20М | С неизолированным стержневым зондом — для измерения уровня непроводящих жидкостей (масла, дизельное топливо, бензин) и сыпучих материалов (мука, песок, цемент, пластмассовые гранулы и т.п.). Максимальная длина зонда 1 м. Рабочее избыточное давление (далее давление) до 5 МПа. |
| ТИТАН-136У–21М | Со стержневым зондом, изолированным материалом FEP — предназначен для измерения уровня воды и иных электропроводящих жидкостей, можно использовать и для загрязненных жидкостей в металлических резервуарах, бетонных ямах и т.п. Максимальная длина зонда 1 м. Давление до 5 МПа. |
| ТИТАН-136У–22М | Со стержневым зондом, изолированным материалом PFA — предназначен для измерения уровня воды и иных электропроводящих жидкостей. Подходит для высокотемпературных применений (горячий пар), летучих агрессивных жидкостей. Повышенная стойкость к проникновению паров и газов. Устойчивость к агрессивным веществам, уменьшение прилипания некоторых сред. Максимальная длина зонда 1 м. Давление до 5 МПа. |
| ТИТАН-136У–23М | С неизолированным стержневым зондом — для измерения уровня непроводящих жидкостей (масла, дизельное топливо, бензин) и сыпучих материалов (мука, песок, цемент, пластмассовые гранулы и т.п.). Максимальная длина зонда 1 м. Давление до 7,5 МПа. |
| ТИТАН-136У–25М | Со стержневым зондом, изолированным материалом PFA — предназначен для измерения уровня воды и иных электропроводящих жидкостей. Подходит для высокотемпературных применений (горячий пар), летучих агрессивных жидкостей. Повышенная стойкость к проникновению паров и газов. Устойчивость к агрессивным веществам, уменьшение прилипания некоторых сред. Максимальная длина зонда 1 м. Давление до 7,5 МПа. |
| ТИТАН-136У–30М | С неизолированным стержневым зондом — для измерения уровня непроводящих жидкостей (масла, дизельное топливо, бензин) и сыпучих материалов (мука, песок, цемент, пластмассовые гранулы и т.п.). Максимальная длина зонда 3 м. Давление до 5 МПа. |
| ТИТАН-136У–31М | Со стержневым зондом, изолированным материалом FEP — предназначен для измерения уровня воды и иных электропроводящих жидкостей, можно использовать и для загрязненных жидкостей в металлических резервуарах, бетонных ямах и т.п. Максимальная длина зонда 3 м. Давление до 5 МПа. |
| ТИТАН-136У–40М | С неизолированным стержневым зондом и референтной трубкой — можно использовать для измерения уровня незагрязненных непроводящих жидкостей (масла, дизельное топливо, бензин). В отличие от исполнения без референтной трубки выходной сигнал не зависит от формы резервуара. Не предназначено для измерения очень вязких жидкостей и сыпучих веществ. Максимальная длина зонда 1 м. Давление до 5 МПа. |
| ТИТАН-136У–41М | Со стержневым зондом, изолированным материалом FEP, и референтной трубкой. Предназначен для измерения уровня чистых электропроводящих жидкостей. Основное применение — в пластмассовых и стеклянных резервуарах и при повышенных требованиях к точности измерения. Не предназначен для измерения очень вязких жидкостей и сыпучих веществ. Максимальная длина зонда 1 м. Давление до 5 МПа. |
| ТИТАН-136У–43М | С неизолированным стержневым зондом и референтной трубкой — можно использовать для измерения уровня незагрязненных непроводящих жидкостей (масла, дизельное топливо, бензин). В отличие от исполнения без референтной трубки выходной сигнал не зависит от формы резервуара. Не предназначено для измерения очень вязких жидкостей и сыпучих веществ. Максимальная длина зонда 1 м. Давление до 7,5 МПа. |
| ТИТАН-136У–50М | С неизолированным подвесным тросовым зондом и грузом из нержавеющей стали. Предназначен для измерения уровня сыпучих материалов (зерновые, песок, мука, цемент и т.п.). Максимальная длина зонда 6 м. |
