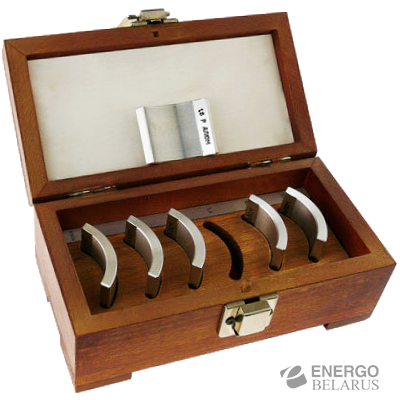

Образцы шероховатости
Характеристики
| Артикул | 0137032 |
Образцы шероховатости выпускаются по ГОСТ 9378, образцы воспроизводят металлические поверхности, полученные определенным способом механической обработки (точением, растачиванием, фрезерованием, шлифованием, полированием). Образцы предназначены для оценки шероховатости поверхности, полученные одним из указанных выше способов обработки, путем сравнения с ними визуально и на ощупь.
Для определения класса шероховатости поверхностей деталей используются образцы шероховатости, которые являются профессиональным инструментом. С помощью визуального метода определяют классы шероховатости поверхности деталей по сравнению с образцами. Высокие классы от 8 до 13 измеряют с помощью лупы. Чтобы правильно поставить оценку нужно применять образцы, по характеру обработки и материалу, которые соответствуют проверяемым поверхностям изделий. Для определения классов шероховатости поверхности существуют образы, выпуск которых прекратили, когда заменили ГОСТ 2789—59, где образцы были предусмотрены на новый ГОСТ 2789-73 в котором их нету. С 1975 года вводят ГОСТ 2789-73 «Шероховатость поверхности», который разрешал применять классы шероховатости поверхности до 1980 года. Благодаря этому существовала справочная таблица по соответствию классов шероховатости по ГОСТ 2789—59 со значениями Rz и Ra по ГОСТ 2789—73*. ГОСТ 2789 - 73 «Шероховатость поверхности» существует в России и по сей день по состоянию на 01.09.2002 год. Таблица, которая указывалась выше используется для иллюстрации старых источников обучения, в новых же источниках действует ГОСТ 2.309 -73 ЕСКД.
Основные технические характеристики
Условное обозначение способа обработки | Способ механической обработки, воспроизводимой образцами | Форма образца | Ряд номинальных значений параметра шероховатости Ra образцов, входящих в набор |
|---|---|---|---|
ШП | Шлифование периферией круга плоское | Плоская | 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 |
ШЦ | Шлифование наружное круглое | Цилиндрическая выпуклая | |
ШЧ | Шлифование чашеобразным кругом | Плоская | |
ШТ | Шлифование торцевое | Плоская | |
ШЦВ | Шлифование внутреннее | Цилиндрическая вогнутая | |
Т | Точение | Цилиндрическая выпуклая | 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 |
ТТ | Точение торцевое | Плоская | |
ФТП | Фрезерование торцевое | Плоская | |
ФТ | Фрезерование торцевое | Плоская | |
ФЦ | Фрезерование цилиндрическое | Плоская | |
Р | Растачивание | Цилиндрическая вогнутая | |
ПП | Полирование плоское | Плоская | 0,0125; 0,025; 0,05; 0,1; 0,2 |
ПЦ | Полирование цилиндрическое | Цилиндрическая выпуклая |
Основные области применения образцов:
- контроль шероховатости трудно доступных поверхностей;
- оперативная оценка шероховатости детали на различных стадиях технологического процесса механообработки;
- использование в качестве рабочих образцов при контроле металла и металлоизделий
Пример условного обозначения образца для оценки стальных поверхностей, полученного расточкой, с номинальным значением параметра шероховатости Ra 1,6мкм:
- Образец шероховатости 1,6 Р сталь, ГОСТ 9378.
Пример условного обозначения набора образцов для оценки стальных поверхностей, полученного расточкой, с номинальным значением параметра шероховатости Ra 0,4-12,5мкм:
- Набор образцов шероховатости 0,4-12,5 Р сталь, ГОСТ 9378.
