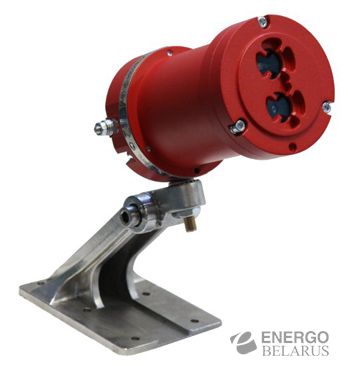

Извещатели пламени ИПЭС-ИК

ИПЭС-ИК предназначен для обнаружения возникновения пожара в поле зрения извещателей и выдачи аварийной (предупредительной) сигнализации на приборы приемно-контрольные пожарные и охранно-пожарные (ППКП).

ИПЭС-ИК регистрирует электромагнитное излучение пламени в инфракрасном (ИК) спектральном оптическом диапазоне и является одноканальным извещателем. Оптические фильтры и конструкция приемников ИПЭС определяют область максимальной спектральной чувствительности ИК диапазона – 4,2…4,6 мкм, что обеспечивает максимальную чувствительность ИПЭС к электромагнитному излучению, сопровождающему горение, и невосприимчивость к паразитным засветкам помех, как естественного (солнце, молнии, радиационное излучение и т.п.), так и искусственного происхождения (лампы накаливания, электросварка и др.)

Основным преимуществом одноканальных извещателей пламени является их более низкая стоимость (по сравнению с комбинированными модификациями).

При отсутствии в поле зрения извещателя источников помех инфракрасного диапазона применение ИПЭС-ИК позволяет в полной мере обеспечить автоматический контроль и сигнализацию возникновения пожара. В случае наличия мощных источников ИК-излучения рекомендуется использовать дополнительные методы (например, контроль оператора) для снижения вероятности ложного срабатывания.

Область применения:

• взрывоопасные и пожароопасные зоны помещений и наружных установок в местах установки технологического оборудования насосных станций магистральных нефтепроводов, резервуарных парков, наливных эстакад и т.д., при возможном возникновении взрыво- и пожароопасной смеси паров нефтепродуктов, природного газа и других углеводородов;
• взрыво- и пожароопасные объекты нефтегазового и топливно-энергетического комплексов, в том числе производственные площадки, транспортные системы и хранилища нефтегазового сектора, резервуары с нефтью, нефтепродуктами, природным газом и т.п.;
• морские нефтедобывающие / нефтеперерабатывающие платформы, суда и корабли ВМФ, в том числе подводный флот;
• в составе установок и комплексов противопожарной защиты и пожаротушения.

* при отсутствии мощных источников модулированного ИК-излучения-Функциональные особенности ИПЭС-ИК:

• взрывозащищённое исполнение;
• низкое энергопотребление;
• высокая чувствительность, невосприимчивость к источникам ложных срабатываний;
• наличие встроенных источников для сквозного контроля оптических каналов – режим автоматического самотестирования;
• выходные сигналы: аналоговый, цифровой, «сухие» контакты реле;
• мониторинг функционирования через ПК (стандартный выход RS-485), возможность применения как в качестве отдельного прибора, так и в составе систем охранно–пожарной сигнализации;
• возможность фиксации выходного сигнала «Пожар» после окончания действия причины появления сигнала тревоги;
• возможность блокировки выходного сигнала тревоги при проведении проверки (магнитный браслет[1]);
• поворотный кронштейн для ориентации на предполагаемый источник возгорания;
• высокая степень защиты от внешних воздействующих факторов окружающей среды, в т.ч. антикоррозионная защита и устойчивость к механическому воздействию;
• возможность дополнительной защиты от окружающей среды при установке на открытом воздухе (защитный козырек[2]);
• поддержка протоколов связи Modbus RTU (Hart, Profibus)[3];
• наличие специальных[3] вариантов исполнения в зависимости от особенностей эксплуатации извещателей.

примечание: [1], [2] магнитный браслет и защитный козырек в базовый комплект поставки не входят и поставляются по отдельному заказу;

[3] специальные варианты исполнения – с поддержкой интерфейсов Hart, Profubus, в комплекте с видеокамерой, а также для контроля погасания факела пламени горелки – поставляются по отдельному заказу.
