Извещатели взрывозащищенные ИП103–1В

Для использования в химической, нефтегазовой и других областях промышленности, а также на морских судах для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

Извещатели тепловые ИП 103-1В имеют два независимых датчика с нормально замкнутыми контактами реле. Головки извещателей могут быть выполнены из алюминиевого сплава или нержавеющей стали. Материал защитного чехла – нержавеющая сталь.

Извещатели с головкой из нержавеющей стали удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и могут выпускаться под техническим надзором Российского Морского Регистра Судоходства. В условном обозначении таких Извещателей проставляется дополнительный буквенный шифр МР.

Извещатели предназначены для применения во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ) гл. 7.3 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.

По возможности эксплуатации в рабочем состоянии в различных климатических зонах они соответствуют группе исполнения Д3 по ГОСТ Р 52931-2008 (УХЛ 1.1 по ГОСТ 15150–69) в диапазоне температуры окружающей среды от минус 60°С до 70°С.

По возможности эксплуатации в рабочем состоянии в различной атмосфере по ГОСТ 15150-69 Извещатели имеют следующие исполнения:

- для эксплуатации в атмосфере типа II по ГОСТ 15150 (индекс обозначения – А, головка из алюминиевого сплава с антикоррозионным покрытием);

- для эксплуатации в атмосфере типа II, III и IV по ГОСТ 15150 (индекс обозначения – Н, головка из нержавеющей стали). Извещатели имеют два независимых канала срабатывания.

Класс Извещателя по НПБ 85-2000 (температурный диапазон срабатывания, °С): А3 (64-76), С (84-100).

Время срабатывания всех классов при повышении температуры от условно нормальной

Переходное электрическое сопротивление контактов Извещателей, Ом, не более 1,5

Напряжение коммутируемого электрического тока (постоянного или переменного), В от 6 до 36

Значение коммутируемого электрического тока (постоянного или переменного), А 0,05 – 0,2

Материал защитной арматуры – сталь 12Х18Н10Т

Материал головки:

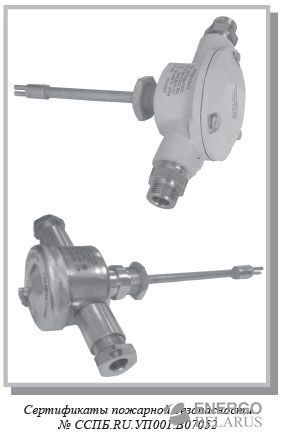

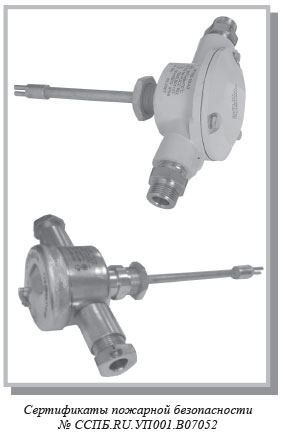

- для исполнений по рис. 1 – алюминиевый сплав АК7;

- для исполнений по рис. 2 – сталь 12Х18Н10Т

Степень защищенности от пыли и воды по ГОСТ 14254-96 – IP54

Маркировка взрывозащиты по ГОСТ Р 51330.1-99 – 1ExdIIBT3;

Извещатели поставляются с двумя кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G ?, (возможна поставка с присоединительной резьбой G ?).

В комплект каждого кабельного ввода входят резиновые уплотнения для диаметра кабеля по поясной изоляции 8 – 10, 10 – 12 и 12 – 14мм.

Средний срок службы до списания, лет, не менее 8

- наименование и тип извещателя;

- через дробь – температурный класс по НПБ 85-2000 (А3, С);

- материал головки (А- алюминиевый сплав, Н – нержавеющая сталь);

- тип кабельных вводов: – Т- G. для прокладки кабеля в трубе с присоединительной резьбой G? -В, диаметр наружной изоляции кабеля 8 – 14мм;

- Т – G. – для прокладки кабеля в трубе с присоединительной резьбой G?-В, диаметр наружной изоляции кабеля 8 – 12мм;

- К – под кабель для открытой прокладки с диаметром наружной изоляции 8 – 14мм;

- Б – под бронированный кабель с диаметром наружной изоляции под броней 8 – 14мм;

- дополнительный шифр приемки (МР – для Извещателей, выпускаемых под техническим надзором Российского Морского Регистра Судоходства;

- обозначение технических условий.

1) ИП 103-1В общепромышленного исполнения, на температуру срабатывания от 64 до 76оС, материал головки – алюминиевый сплав, с кабельными вводами для монтажа кабеля в трубе с присоединительной резьбой Т-G?:

«Извещатель ИП 103-1В/А3-А-Т-G? ТУ 4371-035-12150638-2000».

2) То же, на температуру срабатывания от 84°С до 100°С:

«Извещатель ИП 103-1В/C-А-Т-G? ТУ 4371-035-12150638-2000».

3) ИП 103-1В, выпущенный под техническим надзором Российского Морского Регистра Судоходства, на температуру срабатывания от 64°Сдо 76°С, материал головки – нержавеющая сталь, для монтажа бронированного кабеля:

«Извещатель ИП 103-1В-МР/А3-Н-Б ТУ 4371-035-12150638-2000».
