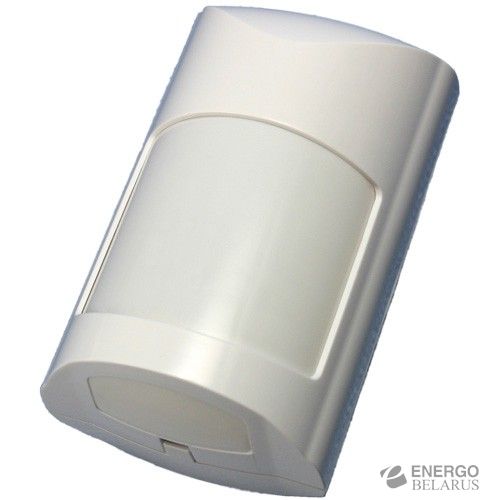

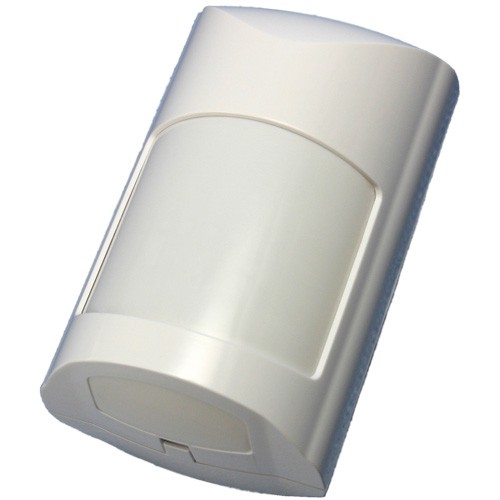

Извещатель охранный Икар-5Р

Извещатель охранный радиоканальный оптико-электронный Икар-5Р

ПРЕДНАЗНАЧЕН:

Для обнаружения проникновения в охраняемое пространство закрытого помещения и передачи тревожного извещения на приёмно-контрольные устройства посредством беспроводного интерфейса. В качестве ПКУ могут быть использованы:



• РРОП–И;

• РРОП–М, РРОП–М исп.У;

• РРОП2;



ОСОБЕННОСТИ:

• 4-х элементный пироприемник;

• микропроцессорная обработка сигналов (алгоритм: АР-20тм);

• устойчивость к движению животных весом:

- до 20 кг при температурном контрасте до 8,0 °С (кошки и гладкошерстные небольшие собаки);

- до 40 кг при температурном контрасте до 6,0 °С (длинношерстные собаки).



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• параметры радиоизвещателя программируются через приёмно-контрольное устройство посредством беспроводного интерфейса;

• приёмно-контрольное устройство, за которым закреплен Икар-Р, осуществляет автоматическое управление мощностью излучения радиоизвещателя, в зависимости от качества связи;

• сам извещатель осуществляет автоматическую подстройку частоты приема и излучения, приводя ее в соответствие частоте приёмно-контрольного устройства, за которым он закреплен.



Конструкция:

• защита от несанкционированного доступа (датчик вскрытия);

• защита от проникновения насекомых (конструкция корпуса);

• корректировка зоны обнаружения положением печатной платы в зависимости от высоты установки извещателя;

• встроенная антенна.



Индикация:

• двухцветный (красный и зелёный) светодиодный индикатор отображает режимы работы извещателя и состояние элементов питания;

• режим оценки качества связи: для выяснения возможности устойчивой работы в данном местоположении;

• режим контроля: для визуального контроля, с помощью индикатора, работы и зоны обнаружения извещателя;

• все режимы индикации программируются при инсталляции радиоизвещателя.



Питание:

Литиевые батареи 3 В:

- основная CR123A (1.2 Ач);

- резервная CR2032A (0.24 Ач).

Резервная батарея предназначена для обеспечения работы радиоизвещателя в случае разряда основной батареи. Икар-Р контролирует состояние обоих батарей, и, в случае разряда любой из них, индицирует его с помощью встроенного светодиодного индикатора, а также передает информацию об этом событии на приёмно-контрольное устройство, за которым он закреплен.

Схема зоны обнаружения в горизонтальной плоскости

Схема зоны обнаружения в вертикальной плоскости
