Кабели КВВГ 27х1,5 НГ контрольные

Расшифровка кабеля КВВГ: К - кабель контрольный, В – ПВХ изоляция, В – оболочка из ПВХ, Г - без защитного покрова.

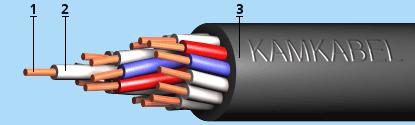

Кабели контрольные КВВГ состоят из:

1.     Однопроволочной круглой медной жилы ГОСТ 22483

2.     Поливинилхлоридной изоляции. Изолированные жилы скручены. В повиве выделены счетные пары, выделяющиеся по цвету

3.     Поливинилхлоридная оболочка

Краткая характеристика кабеля контрольного КВВГ.

Основное предназначение КВВГ – неподвижное присоединение к электроприборам. КВВГ используются как для прокладки в кабельных коробах, так и на открытом воздухе, в помещениях и даже в условиях агрессивной среды. Количество жил КВВГ может колебаться от 2 до 36. Кабель КВВГ должен эксплуатироваться стационарно в диапазоне температур от – 50 до + 50 градусов. Предельно допустимая температура нагрева в рабочем режиме составляет 70 градусов, максимально допустимая температура при коротком замыкании – 160 градусов.

При температуре ниже 15 градусов рекомендуется дополнительный подогрев кабеля перед прокладкой. Радиус изгиба – не больше 6 диаметров кабеля. Кабель КВВГ не распространяет горение. Срок службы в траншеях и на открытом воздухе превышает 15 лет, в помещениях и кабельных сооружениях – от 25 лет.

Электрические параметры КВВГ

* 1,5 мм2 – электрическое сопротивление не менее 12 Мом/км

2,5-3,5 мм2 – электрическое сопротивление не менее 10 Мом/км

от 6 мм2 – электрическое сопротивление не менее 9 Мом/км

* сопротивление изоляции на 1 км при +20 С, номинальное сечение жилы в мм.

** 1,5 мм2 – не менее 12,1 Мом/км

2,5 мм2 – не менее 7,41 Мом/км

от 6 мм2 – не менее 4,61 Мом/км

** электрическое сопротивление токопроводящей жилы на 1 км при температуре + 20 С

Технические характеристики
